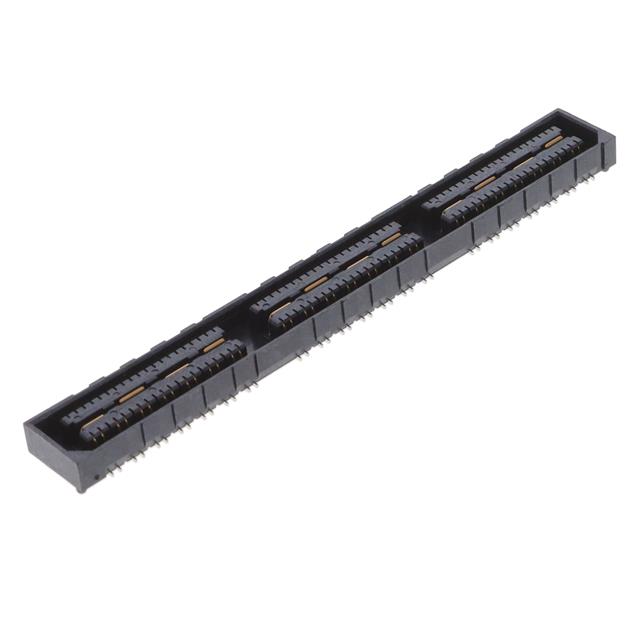

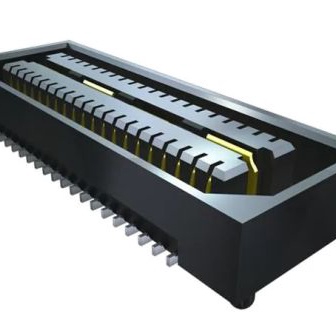

QSE-042-01-L-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距84p双排排母 高速接地平面排母, QSE系列, 直角, 表面
供应商型号: 612-QSE-042-01-L-D-DP-A-K-TR-ND
供应商: Digi-Key
标准整包数: 500
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-042-01-L-D-DP-A-K-TR

QSE-042-01-L-D-DP-A-K-TR概述

    电子元器件产品技术手册

    产品简介


    本文档描述的是Samtec公司生产的高密度差分对插座(High-Speed Differential Pair Socket Assembly)系列产品。这些插座主要应用于高速信号传输的应用场景,如数据中心、通信设备、服务器、工业控制等领域。产品提供多种配置选项,以满足不同的设计需求。

    技术参数


    以下是产品的主要技术参数:
    | 参数 | 描述 |

    | 尺寸 | -014、-028、-042、-056、-070(每行位置数) |
    | 排列方式 | 双排(-D)、单排(-S)、差分对(-D)、标准(-STL) |
    | 引脚数量 | 每排最多56个引脚,具体取决于配置 |
    | 工作电压 | - |
    | 工作温度范围 | - |
    | 材料 | 绝缘体:LCP,UL94V0;颜色:黑色 |
    | 接触材料 | 镀金青铜(30µ") |
    | 接地平面材料 | 镀金青铜 |
    | 插入力 | 最大插入力为8盎司(OZ) |
    | 保留力 | 最小终端保留力为5盎司(OZ),最小接地平面保留力为8盎司(OZ) |

    产品特点和优势


    本产品的核心特点是能够支持高速差分信号传输,保证低噪声和高可靠性。其独特的差分对排列方式和接触材料的选择使得信号传输性能优异,抗干扰能力强。此外,多种配置选项让产品适用于各种不同的应用场景。

    应用案例和使用建议


    在数据中心中,本产品广泛用于服务器之间的高速信号连接。在工业控制系统中,产品用于高速数据采集和传输。在通信设备中,本产品可以实现高效的数据交换。使用建议包括:
    - 在高温环境中使用时,注意散热,避免过热影响性能。
    - 在自动装配过程中,如果选择了锁定夹具(Locking Clips),建议手动装配以减少损坏风险。
    - 确保正确选择引脚类型和材料以匹配应用需求。

    兼容性和支持


    本产品可与现有的大多数系统兼容,适用于多种自动化组装流程。Samtec公司提供了全面的技术支持和服务,包括安装指南、故障排除和售后维修服务。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 插入力过高:确保正确安装并遵循正确的装配流程。
    2. 接触不良:检查接触部分是否清洁,并确保引脚未受损。
    3. 锁定夹具不可用:建议手动装配以避免损坏。
    4. 温度过高:改善散热措施,避免长时间高温运行。

    总结和推荐


    综上所述,Samtec公司的高密度差分对插座系列产品具有高性能、高可靠性和多样化的配置选项,非常适合于高速信号传输的各类应用。如果您正在寻找能够满足高性能要求的产品,我们强烈推荐使用Samtec公司的差分对插座系列。

QSE-042-01-L-D-DP-A-K-TR参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 84pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 800μm
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
