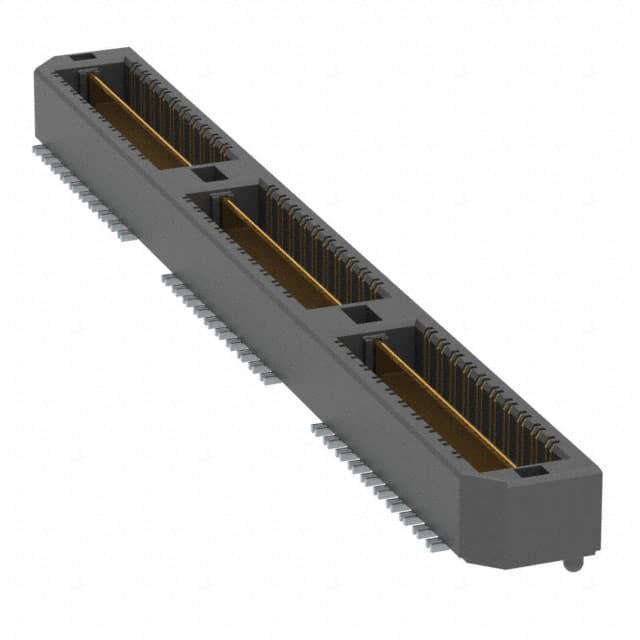

QTH-060-01-L-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 500μm 2 120pin 5mm 4.06mm 250nm 金 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: Q-QTH-060-01-L-D-DP-A-K-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-L-D-DP-A-K-TR

QTH-060-01-L-D-DP-A-K-TR概述

    高速接地平面连接器技术手册

    产品简介


    QTH系列高速接地平面连接器是一款专为高密度应用设计的电子元件,旨在满足现代电子设备对高速数据传输和稳定电力传输的需求。此系列连接器适用于多种行业,包括通信、计算机、医疗设备和工业自动化。其主要功能包括支持高速信号传输、提供强大的接地保护和适应广泛的堆叠高度(从5mm到25mm)。此外,该连接器提供了单端和差分对选项,进一步增强了其多功能性和适用性。

    技术参数


    - 产品型号:QTH–030–01–L–D–A, QTH–060–07–F–D–A, QTH–090–01–C–D–A
    - 堆叠高度:5mm至25mm
    - 针脚数量:每行最多150个针脚
    - 电镀选项:
    - –F:信号引脚和接地平面金闪,尾部为哑光锡
    - –L:信号引脚和接地平面10 µ" (0.25 µm)金,尾部为哑光锡
    - –C:信号引脚选择性电抛光,最小50 µ" (1.27 µm) Au覆盖150 µ" (3.81 µm) Ni,接地平面最小10 µ" (0.25 µm) Au覆盖50 µ" (1.27 µm) Ni覆盖150 µ" (3.81 µm) Ni
    - 电流承载能力:
    - 接触点:每针2A(两针供电)
    - 接地平面:每个接地平面25A(一个接地平面供电)
    - 工作温度范围:-55°C至+125°C
    - 电压等级:175VAC(5mm堆叠高度)
    - 最大循环次数:100次
    - RoHS合规性:是
    - 绝缘材料:液晶聚合物
    - 终端材料:磷青铜
    - 引脚样式:A型
    - 高速通道性能:高达2Gbps
    - 认证标准:符合Pismo™ 1标准

    产品特点和优势


    QTH系列连接器的主要特点是其高密度设计和卓越的信号完整性。其独特的积分金属平面设计不仅提供了强大的接地保护,还支持高效的电力传输。此外,该系列连接器的多电镀选项和可选的堆叠高度使其非常适合各种复杂的电路设计。与传统连接器相比,QTH系列具有更高的电流承载能力和更宽的工作温度范围,确保了其在恶劣环境下的可靠性和耐用性。

    应用案例和使用建议


    QTH系列连接器广泛应用于高速数据传输和电力传输的场景,如服务器、存储设备和网络交换机。例如,在数据中心中,这些连接器可以用于连接不同的服务器模块,确保高效的数据流和稳定的电源供应。为了最大化其性能,建议在安装过程中严格遵循制造商提供的PCB布局指南,并定期检查连接器的接触情况以确保长期可靠性。

    兼容性和支持


    QTH系列连接器与其他电子元件如UMPT/UMPS具有良好的兼容性,可构成灵活的两件式电源/信号解决方案。Samtec公司提供全面的技术支持和售后服务,包括在线资源和客户特定图纸的批准流程,以满足定制化需求。

    常见问题与解决方案


    - 问题1:连接器在高温环境下出现接触不良现象。
    解决方案:确保连接器的安装符合制造商的PCB布局指南,并使用推荐的焊接工艺。

    - 问题2:连接器使用寿命短于预期。
    解决方案:定期检查连接器的接触情况,避免过度频繁的操作循环。

    总结和推荐


    综上所述,QTH系列高速接地平面连接器以其高密度设计、卓越的信号完整性和广泛的适用性在市场上占据重要地位。其出色的性能和可靠性使其成为众多应用的理想选择。强烈推荐给需要高性能连接解决方案的专业用户和技术团队。通过选择QTH系列连接器,您可以确保您的系统在严苛环境中依然能够保持最佳运行状态。

QTH-060-01-L-D-DP-A-K-TR参数

参数
触头镀层
板上高度 4.06mm
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
长*宽*高 60mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-060-01-L-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-L-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-01-L-D-DP-A-K-TR QTH-060-01-L-D-DP-A-K-TR数据手册

QTH-060-01-L-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 18.2361 ¥ 151.36
250+ $ 16.2859 ¥ 135.1726
500+ $ 11.4001 ¥ 94.6208
2200+ $ 7.3327 ¥ 60.8611
5775+ $ 6.4902 ¥ 53.8688
12100+ $ 5.9795 ¥ 49.6301
库存: 12500
起订量: 125 增量: 1
交货地:
最小起订量为:125
合计: ¥ 18920
