IPL1-104-02-F-SH-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Locking Ramp 1 4pin Male Pin 贴片安装 14.22mm(长度)*13.06mm(高度)
供应商型号: Q-IPL1-104-02-F-SH-K
供应商: 期货订购
标准整包数: 1

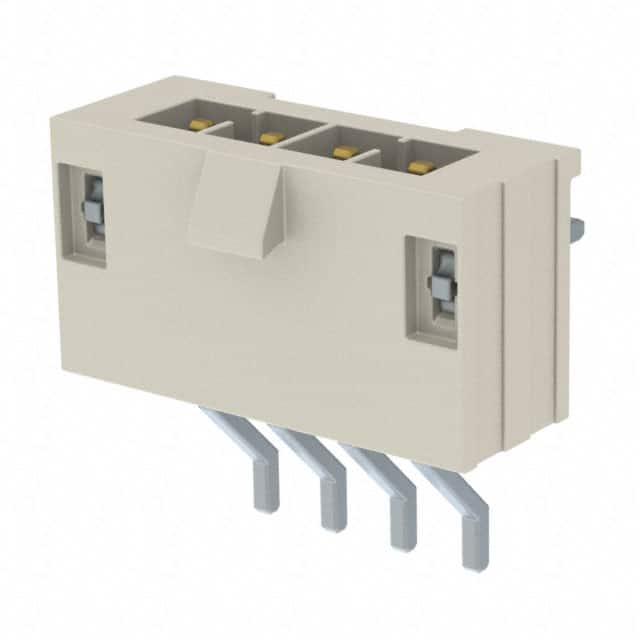

SAMTEC 矩形连接器 - 外壳 IPL1-104-02-F-SH-K

IPL1-104-02-F-SH-K概述

    电子元器件技术手册:IPL1系列

    产品简介


    IPL1系列是一款针对高速数据传输和高可靠性要求设计的离散电线连接器系统。该系列提供多种规格,包括单排和双排版本,可满足不同应用需求。IPL1系列支持通过直角、直角升高及垂直插孔等多种安装方式,广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    | 参数 | 描述 |

    | 接触点间距 | 2.54mm (0.100") |
    | 触点材料 | 磷青铜 |
    | 绝缘材料 | 自然色LCP |
    | 电镀 | Sn 或Au镀层(50 µ" (1.27 µm) Ni) |
    | 操作温度范围 | -55°C 至 +125°C |
    | 额定电压 | 675VAC / 954VDC |
    | RoHS符合性 | 是 |
    | 针数规格 | 02, 03, 04, 05, 06, 08, 10, 12, 15, 16, 20, 25 (标准尺寸) |
    | 引脚选项 | 通孔(–01)、表面贴装(–02) |
    | 尾部选项 | 金接触面镀(10 µ" (0.25 µm)),磨光锡尾部镀 |
    | 极化方式 | 键控极化(–K) |
    | 通过认证 | 参见www.samtec.com/quality |

    产品特点和优势


    IPL1系列具有以下几个显著特点和优势:
    1. 多种安装方式:支持直角、直角升高及垂直插孔,使得安装更加灵活便捷。
    2. 可靠的极化设计:键控极化确保正确插入和防止错误连接,提高系统的稳定性。
    3. 广泛的适用性:支持多种规格针数,适用于不同尺寸的应用场合。
    4. 高性能电气特性:额定电压高达675VAC/954VDC,满足高电压应用需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备中用于传感器信号采集和反馈。
    - 通信基站中的信号传输,确保高速数据传输的稳定性和可靠性。
    - 消费电子设备中的连接接口,提升用户体验和产品质量。
    使用建议:
    - 在高温环境下使用时,需考虑绝缘材料的耐温特性,避免长期暴露导致性能下降。
    - 在极端环境中使用时,应确保连接器的密封性能,以防止灰尘和湿气进入。

    兼容性和支持


    IPL1系列与以下产品兼容:
    - MMSD, MMSS, MMSDT, MMSST系列
    厂商提供以下支持和服务:
    - 详细的规格文档可在www.samtec.com/IPL1下载
    - 专业技术支持可通过www.samtec.com联系获取

    常见问题与解决方案


    1. 问题:如何确定合适的引脚配置?
    - 解决方案:参考规格表选择适合应用的引脚数量和布局,或者直接联系厂商获取专业建议。
    2. 问题:如何确保正确的极化?
    - 解决方案:严格按照技术手册进行组装和安装,使用键控极化进行确认。

    总结和推荐


    IPL1系列作为一款高性能的连接器系统,在多种应用场景中展现出卓越的性能。其丰富的规格、可靠的电气特性以及灵活的安装方式使其在市场上具备显著的竞争优势。对于需要高可靠性的数据传输应用,推荐使用IPL1系列连接器。

IPL1-104-02-F-SH-K参数

参数
针脚数 4pin
类型 Header,Locking Ramp
颜色 -
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 -
长*宽*高 14.22mm(长度)*13.06mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

IPL1-104-02-F-SH-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-104-02-F-SH-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPL1-104-02-F-SH-K IPL1-104-02-F-SH-K数据手册

IPL1-104-02-F-SH-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1069 ¥ 42.3875
50+ $ 4.9059 ¥ 40.7187
100+ $ 4.2625 ¥ 35.3785
500+ $ 3.6472 ¥ 30.272
1000+ $ 2.6279 ¥ 21.8112
2000+ $ 2.3705 ¥ 19.6751
5000+ $ 1.8578 ¥ 15.4197
10460+ $ 1.323 ¥ 10.9807
28271+ $ 1.2426 ¥ 10.3132
61126+ $ 1.136 ¥ 9.4287
库存: 100
起订量: 45 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.38
