首页  >  产品百科  >  QTH-060-01-H-D-A-K

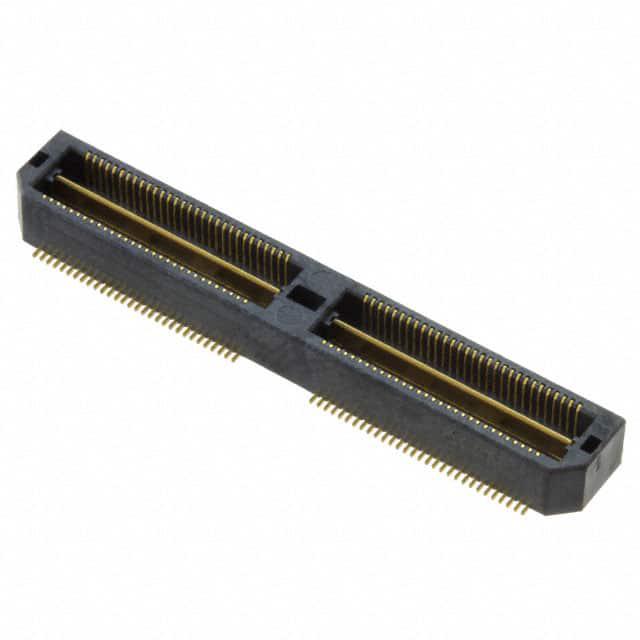

QTH-060-01-H-D-A-K

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: 11MZ-QTH-060-01-H-D-A-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 背板连接器 - ARINC QTH-060-01-H-D-A-K

QTH-060-01-H-D-A-K概述

    # Samtec QTH 系列双排高密度终端组件产品技术手册解析

    产品简介


    Samtec QTH 系列双排高密度终端组件是一款专门设计用于满足高速信号传输需求的电子连接器,适用于多种工业和消费类电子产品。该系列产品提供了高密度的针脚排列选择(每行最多150个位置),支持双排配置,并可根据客户需求提供定制化设计。其独特的结构设计使得产品在恶劣的工作环境中也能保持稳定的电气性能,特别适合需要高可靠性和高精度连接的应用场合。
    主要功能包括:
    - 高密度针脚布局,支持多达150个位置。
    - 可选的镀层方案以适应不同应用场景。
    - 多种封装选项(如Tray包装和Tape & Reel)便于生产制造和自动化操作。
    - 兼容多种锁定机制(如锁扣和摩擦锁定)以确保稳定连接。
    应用领域涵盖电信设备、计算机硬件、工业自动化控制以及医疗电子等领域。

    技术参数


    以下是根据技术手册整理的主要技术参数:
    | 参数类别 | 具体值及范围 |

    | 针脚数量 | 每行:30、60、90、120、150 |
    | 排列方式 | 双排 |
    | 尺寸规格 | 宽度:0.95mm 至 18.9mm |
    | 连接方式 | 插拔式连接 |
    | 镀层材料 | 金(3 µ'', 10 µ'', 30 µ'', 50 µ'')、锡铅合金 |
    | 最大工作电流 | 每针≤1A |
    | 工作温度范围 | -40°C 至 +125°C |
    | 绝缘材料 | LCP UL94V-0,黑色 |
    以上参数确保了QTH系列能够适应各种苛刻条件下的工作要求。

    产品特点和优势


    1. 高密度设计:通过优化的空间利用率实现了更高的连接密度。
    2. 多样的镀层选择:用户可以根据具体需求选择合适的镀层厚度,从而提升产品的抗腐蚀能力和导电性能。
    3. 灵活的包装形式:无论是标准的Tray包装还是适用于自动化的Tape & Reel包装,都极大地方便了客户的生产和使用流程。
    4. 强大的机械强度:具备优秀的推力和拉力表现,能够在长时间运行中保持良好状态。
    5. 卓越的电气性能:低插入损耗、低回波损耗的设计使其成为高频信号传输的理想选择。
    这些特点使QTH系列在市场上具有较强的竞争力,并广泛应用于高端电子设备中。
    应用案例与使用建议
    应用案例
    某国际知名的通信设备制造商在其最新款路由器上采用了Samtec QTH系列连接器作为核心部件之一。该路由器支持千兆级数据传输速率,在面对大规模网络流量时仍能保持稳定运行。得益于QTH连接器出色的热管理和优异的信号完整性,该设备获得了客户的高度评价。
    使用建议
    对于初次使用此产品的客户,我们建议:
    - 在进行焊接前,请务必检查PCB板上的焊盘是否与连接器匹配;
    - 使用适当的助焊剂可以减少焊接过程中可能产生的气泡现象;
    - 定期清洁接触区域有助于延长使用寿命。
    兼容性与支持
    Samtec公司为客户提供全面的支持服务,包括但不限于产品选型指导、技术支持热线以及在线资源库访问权限等。此外,QTH系列产品与其他标准组件具有良好的兼容性,便于用户整合现有系统。
    常见问题及解决方案
    | 问题描述 | 解决方案 |

    | 插入阻力过大 | 确保针脚垂直对齐并检查插针表面是否有毛刺 |
    | 接触电阻异常 | 检查镀层是否符合规格 |
    | 部分针脚无法完全插入 | 核实针脚长度是否正确 |
    总结与推荐
    综上所述,Samtec QTH系列双排高密度终端组件凭借其高性能、灵活性和可靠性成为了众多专业用户的首选。如果您正在寻找一款能够在严苛环境下依然表现优异的连接解决方案,那么这款产品无疑是最佳之选。因此,强烈推荐给需要此类产品的专业人士和技术工程师们。

QTH-060-01-H-D-A-K参数

参数
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-01-H-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-H-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - ARINC SAMTEC QTH-060-01-H-D-A-K QTH-060-01-H-D-A-K数据手册

QTH-060-01-H-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 109.3514
10+ ¥ 105.1584
库存: 20
起订量: 1 增量: 48
交货地:
最小起订量为:1
合计: ¥ 109.35
直接购买
加入购物车
