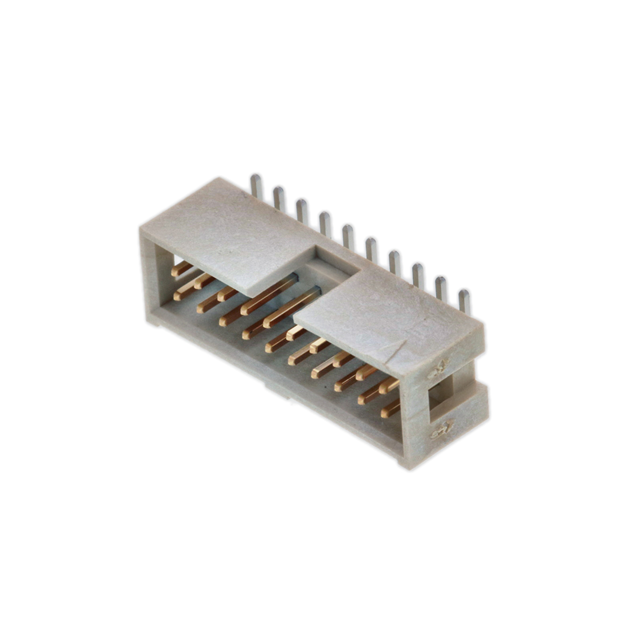

HTSS-110-01-L-DV-P-TR

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 20pin 3A 250nm 金 贴片安装 29.21mm(长度)*11.18mm(高度)
供应商型号: 3668581
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSS-110-01-L-DV-P-TR

HTSS-110-01-L-DV-P-TR概述


    产品简介


    本文档介绍了Samtec公司的HTSS-1XX-01-XX-DV系列高密度连接器。这些连接器采用表面贴装技术(SMT),适用于各种高密度互连系统。HTSS系列的主要功能在于提供可靠的电连接和机械支撑,广泛应用于电信、数据通信、计算机和工业自动化等领域。

    技术参数


    HTSS-1XX-01-XX-DV连接器的技术规格如下:
    - 型号:HTSS-1XX-01-XX-DV
    - 位数范围:从第2位到第36位
    - 排间距:0.100英寸(2.54毫米)
    - 宽度:0.250英寸(6.35毫米)至0.365英寸(9.27毫米)
    - 端子厚度:0.025英寸(0.64毫米)
    - 绝缘材料:LCP,UL 94 VO等级
    - 颜色:自然色
    - 终端材料:磷青铜
    - 镀层选项:可选择光亮或选择性金镀层(Selective Gold Plating)、半亮金镀层(Light Selective Gold Plating)、重金镀层(Heavy Gold Plating)等
    - 工作温度:-40°C 至 105°C
    - 组装力:端子推力≥2磅
    - 安装:平头安装,终端需与护罩顶部平齐

    产品特点和优势


    HTSS-1XX-01-XX-DV连接器具有以下独特功能和优势:
    - 高可靠性:适用于高密度布线和高速信号传输
    - 多种镀层选项:可根据具体需求选择不同的镀层,提高耐腐蚀性和导电性
    - 坚固耐用:采用磷青铜材质,具有良好的机械强度和导电性能
    - 易于集成:提供多种封装方式,便于自动化生产线的装配

    应用案例和使用建议


    HTSS-1XX-01-XX-DV连接器广泛应用于电信设备、数据中心、计算机网络和工业自动化控制系统。在实际应用中,可以按照以下建议进行配置和优化:
    - 高速数据传输:确保连接器的信号完整性,避免信号干扰
    - 温度控制:由于工作温度范围广,需要考虑散热设计,以保持稳定的运行环境
    - 机械稳定性:在组装过程中需注意正确放置终端位置,确保终端平整并满足组装力要求

    兼容性和支持


    HTSS-1XX-01-XX-DV连接器支持多种管式和带状包装,方便自动化生产线使用。用户可以在Samtec官方网站获取详细的SPES(Samtec Packaging Efficiency Standards)指南。此外,Samtec公司还提供技术支持和售后服务,帮助用户解决安装和使用过程中的各种问题。

    常见问题与解决方案


    根据技术手册中的常见问题,以下是几个可能遇到的问题及其解决办法:
    1. 终端推力不足
    - 解决办法:检查终端安装是否到位,确保符合组装力标准(≥2磅)
    2. 信号传输不稳定
    - 解决办法:检查信号走线布局,避免长走线和信号干扰
    3. 镀层磨损
    - 解决办法:根据实际需求选择合适的镀层材料,并进行适当的防护处理

    总结和推荐


    综上所述,HTSS-1XX-01-XX-DV系列连接器凭借其高可靠性、多样化的镀层选项和易于集成的特点,在电信、数据通信和工业自动化等领域表现出色。如果您需要一款适用于高密度互连系统的可靠连接器,HTSS-1XX-01-XX-DV系列将是理想的选择。强烈推荐给寻求高性能连接解决方案的专业用户。

HTSS-110-01-L-DV-P-TR参数

参数
颜色 -
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
排数 2
额定电流 3A
触头镀层 - 配接
类型 Header,Push-Pull
针脚数 20pin
防护等级 -
长*宽*高 29.21mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
