HTSS-107-01-L-DV

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 14pin 3A 250nm 金 贴片安装 21.59mm(长度)*11.18mm(高度)
供应商型号: 200-HTSS10701LDV
供应商: Mouser
标准整包数: 1

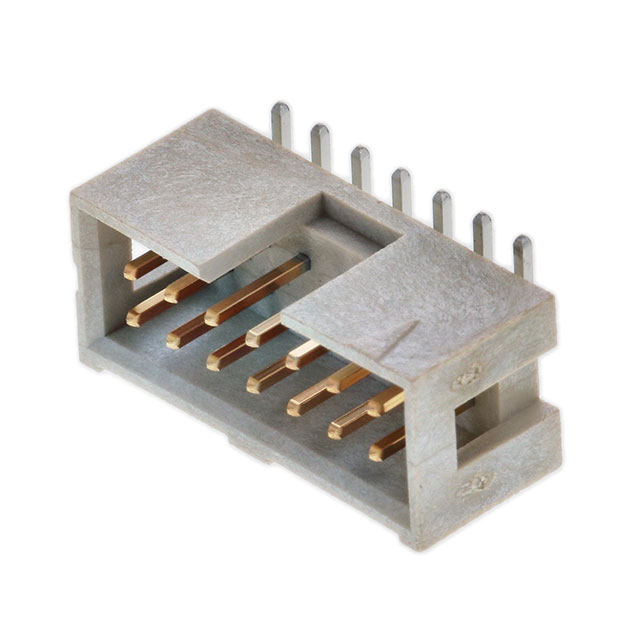

SAMTEC 矩形连接器 - 针座 - 公插针 HTSS-107-01-L-DV

HTSS-107-01-L-DV概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册介绍了Samtec公司生产的HTSS系列电子连接器。HTSS(High Temperature Shrouded Stackable System)是一种用于高可靠性电子系统的连接器系统,广泛应用于航空航天、工业自动化、通信设备等领域。该系列产品以其卓越的耐热性和可靠性著称,能够在严苛的工作环境中提供稳定的连接性能。

    技术参数


    | 参数名称 | 规格 |

    | 材料 | LCP,UL 94 V0等级绝缘材料 |
    | 绝缘颜色 | 自然色 |
    | 端子材料 | 磷青铜 |
    | 针脚数量范围 | -02 至 -36 |
    | 每行针脚数量 | 12个 |
    | 插入力 | 2磅(2 lbs) |
    | 工作温度范围 | -40°C至+125°C |
    | 插拔寿命 | 500次插拔 |
    | 极化选项 | 支持极化 |

    产品特点和优势


    HTSS系列连接器具有以下显著特点和优势:
    1. 卓越的耐热性:可以在极端高温环境下稳定工作,适用于航空航天等需要高性能连接器的应用。
    2. 高可靠性:采用磷青铜材料制造端子,确保长期稳定性和耐腐蚀性。
    3. 结构紧凑:设计紧凑,可以高效利用空间,特别适合小型化和模块化的电子设备。
    4. 高稳定性:使用LCP材料制成绝缘体,具有优异的耐化学性和机械强度。
    5. 易于安装和维护:设计有标准的包装方式,便于大规模生产和安装。

    应用案例和使用建议


    HTSS系列连接器广泛应用于以下领域:
    - 航空航天:用于飞行器内部的连接需求。
    - 工业自动化:为工厂自动化设备提供可靠的连接。
    - 通信设备:用于数据中心和通信基站的信号传输。
    使用建议:
    1. 在安装时,请确保插入力不超过2磅,以避免损坏连接器。
    2. 使用前检查插拔次数是否在推荐范围内(500次),并根据实际情况更换新的连接器。
    3. 确保安装环境符合工作温度要求(-40°C至+125°C)。

    兼容性和支持


    HTSS系列连接器与多种插头配套使用,如PT-1-24-02-08管式封装和TP-13插头。此外,Samtec公司还提供了详尽的技术支持服务,包括产品选型、应用咨询和技术培训,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接器无法正常插入 | 确认插头和插座型号是否匹配 |
    | 插拔力过大 | 检查端子是否有污物或损伤,必要时更换新的连接器 |
    | 插拔寿命不足 | 检查是否超过推荐插拔次数,并及时更换连接器 |
    | 接触不良 | 确认连接器和插头是否正确安装,重新装配或更换连接器 |

    总结和推荐


    综上所述,HTSS系列连接器是一款非常适合高可靠性和高性能要求应用的电子连接器。其卓越的耐热性和可靠性使其成为众多行业中的理想选择。无论是航空航天还是工业自动化领域,HTSS连接器都能提供稳定可靠的信号传输。因此,强烈推荐在相关领域使用该产品。希望本文能帮助您更好地了解和使用HTSS系列连接器,如有进一步疑问,欢迎联系Samtec公司获取更多技术支持。

HTSS-107-01-L-DV参数

参数
排数 2
触头镀层 - 配接
针脚数 14pin
颜色 -
类型 Header,Push-Pull
防护等级 -
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
额定电流 3A
长*宽*高 21.59mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

HTSS-107-01-L-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSS-107-01-L-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSS-107-01-L-DV HTSS-107-01-L-DV数据手册

HTSS-107-01-L-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8525 ¥ 32.5536
52+ $ 2.9484 ¥ 24.914
104+ $ 2.5056 ¥ 21.1723
520+ $ 2.2248 ¥ 18.7996
1014+ $ 1.6695 ¥ 14.1073
2002+ $ 1.5015 ¥ 12.6877
5018+ $ 1.176 ¥ 9.9372
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.55
