IPD1-04-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

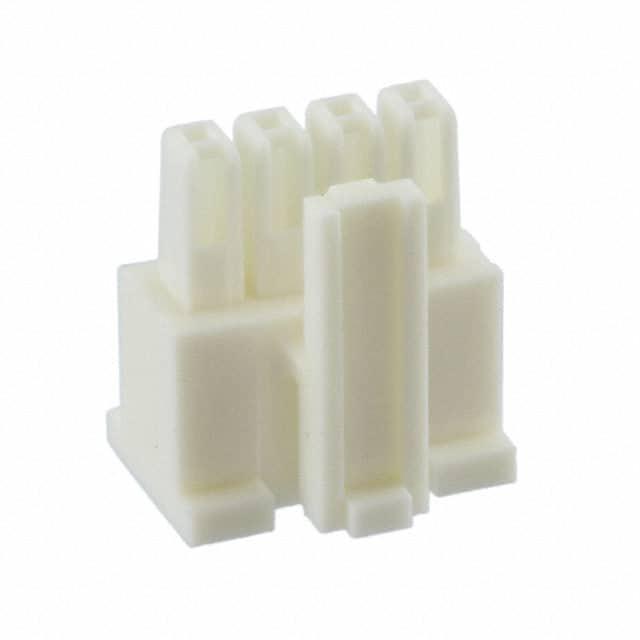

产品描述: Latch Lock,Receptacle 1 4pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 11.56mm(长度)
供应商型号: 200-IPD1-04-S
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPD1-04-S

IPD1-04-S概述

    电子元器件产品技术手册概述

    产品简介


    本手册介绍了由Samtec公司生产的电子元器件产品IPD1-XX-X-XX-X。该产品主要是一种具有多种规格和配置的离散线绝缘子及锁扣组件。产品广泛应用于电信、数据通信、医疗设备、航空航天等多个领域,为各种高可靠性应用场景提供了可靠的连接解决方案。

    技术参数


    - 位置数:-02至-25(每行)
    - 锁扣选项:
    - -M:金属锁扣(见图1)
    - (留空代表塑料锁扣,见图8、图10,第2页)
    - 行规格:
    - -S:单行
    - -D:双行
    - 极化选项:
    - -P:极化(见图2)
    - -K:键控极化(见图3)
    - -GP:导柱(见图5,第2页)
    - 注:极化、键控极化及导柱选项不可与其它选项同时选择
    - 水平方向:
    - -H:水平方向(见图7,第2页)
    其他关键参数如下:
    - 绝缘材料:尼龙,UL 94 V2(单行)和UL 94 V0(双行)
    - 锁扣材料:镍镀铍铜
    - 锁扣厚度:#25,1/2高度
    - 组件厚度:0.100英寸(2.54毫米)
    - 长度和宽度:具体尺寸见附图
    - 螺纹规格:螺距为0.100英寸(2.54毫米),允许误差范围为+0.003/-0.005英寸

    产品特点和优势


    1. 多样化的配置:IPD1-XX-X-XX-X 提供了丰富的配置选项,可以满足不同应用场景的需求。
    2. 高可靠性的材料:采用UL 94 V2(单行)和UL 94 V0(双行)的尼龙材料,确保长期稳定性和耐久性。
    3. 灵活的锁扣设计:提供金属锁扣和塑料锁扣两种选项,可选水平方向设计,增加了安装灵活性。
    4. 关键尺寸控制:所有关键尺寸均严格控制,确保每个组件的一致性和准确性。

    应用案例和使用建议


    1. 应用案例:该产品广泛应用于电信设备中高速信号传输系统的连接器组件,尤其适合要求严苛的电信基站设备。
    2. 使用建议:由于产品对湿度敏感,建议在组装和存储过程中注意环境湿度,保持干燥。此外,在大规模生产前,应与供应商沟通确认锁扣和极化选项的具体需求。

    兼容性和支持


    - 兼容性:IPD1-XX-X-XX-X 可以与标准的管装系统PT-1-24-04-56和TP-25插头搭配使用,适用于单行和双行配置。
    - 支持和服务:Samtec公司为该产品提供了详尽的技术支持文档,并提供定制化服务以满足特定客户的需求。

    常见问题与解决方案


    1. 问题:如何确定正确的锁扣类型?
    - 解决方案:根据具体应用场景的需求选择合适的锁扣类型。如需更高机械强度的应用场合,建议选择金属锁扣。
    2. 问题:如何防止湿度引起的膨胀?
    - 解决方案:将成品存放在干燥环境中,并在组装前进行适当的干燥处理,减少湿度影响。
    3. 问题:如何正确安装锁扣?
    - 解决方案:参照图1-图7中的详细示意图进行操作,确保锁扣装配到位且牢固。

    总结和推荐


    IPD1-XX-X-XX-X 是一款高可靠性和多样化的离散线绝缘子及锁扣组件,适用于多种高要求的电信和数据通信设备。通过上述分析可以看出,这款产品在设计上充分考虑了应用需求,具备良好的机械强度和环境适应性。综上所述,我们非常推荐使用这款产品。

IPD1-04-S参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 4pin
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
长*宽*高 11.56mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

IPD1-04-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPD1-04-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPD1-04-S IPD1-04-S数据手册

IPD1-04-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9775 ¥ 8.8381
10+ $ 0.7441 ¥ 6.7273
100+ $ 0.6666 ¥ 6.0271
500+ $ 0.6275 ¥ 5.6734
1000+ $ 0.513 ¥ 4.6383
2500+ $ 0.4892 ¥ 4.4235
库存: 3051
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.83
