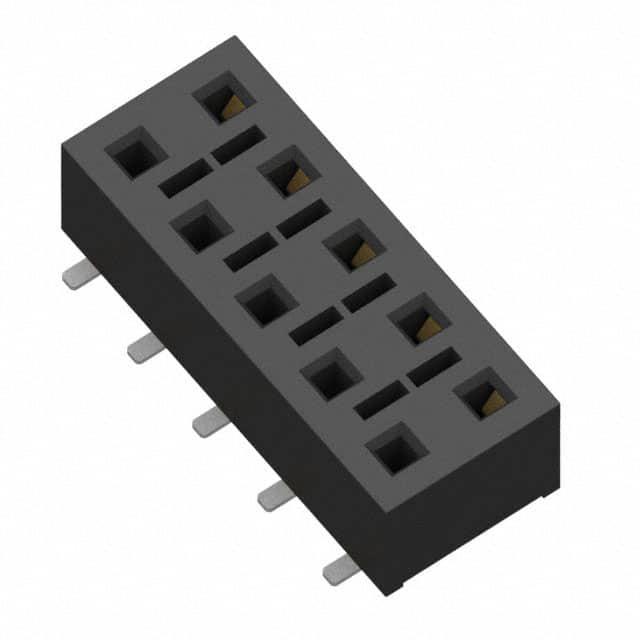

HLE-105-02-S-DV-TR

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 10pin 4.1A 760nm 金 黑色 SMD,P=2.54mm 贴片安装 12.7mm(长度)*6.6mm(高度)
供应商型号: Q-HLE-105-02-S-DV-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-105-02-S-DV-TR

HLE-105-02-S-DV-TR概述

    HLE系列电子元器件技术手册

    1. 产品简介


    HLE系列(High-Low Edge系列)是一种高密度插座连接器,适用于多种工业和商业应用场景。它包括HLE–116–02–L–DV–K、HLE–110–02–L–DV和HLE–130–02–F–DV等多种型号。这些连接器具有高可靠性和低成本的特点,主要应用于电子设备、通信设备、工业控制系统等领域。

    2. 技术参数


    - 连接器类型: 插座连接器
    - 针数范围: 2到50个引脚
    - 间距: 2.54mm (.100")
    - 锁扣装置: 可选
    - 接触材料: 黄铜(BeCu)
    - 镀层: Au或Sn覆盖50µ" (1.27µm) Ni
    - 电流承载能力: 每个引脚4.1A(2个引脚通电)
    - 电压等级: 400V AC
    - 操作温度范围: -55°C 至 +125°C
    - 绝缘材料: 黑色液晶聚合物
    - 插入深度: 1.78mm (.070")至3.43mm (.135"),或通过底面进入时最小为2.59mm (.102") 加上电路板厚度
    - ROHS合规性: 是

    3. 产品特点和优势


    - 成本效益: HLE系列连接器提供经济高效的解决方案,降低了整体成本。
    - 可靠性: 使用高品质的黄铜接触材料和镀金技术,确保长期稳定运行。
    - 灵活性: 多种型号和选项,可以适应不同的设计需求和应用场景。
    - 高温稳定性: 能够在-55°C至+125°C的温度范围内正常工作,适用于极端环境。

    4. 应用案例和使用建议


    - 工业控制: 在自动化设备和控制系统中,HLE系列连接器可用于连接传感器和执行器。
    - 通信设备: 可以用于路由器和交换机之间的高速信号传输。
    - 消费电子产品: 适用于笔记本电脑和其他便携式电子设备的内部连接。
    使用建议:
    - 布线规划: 在安装过程中要特别注意连接器的正确位置和引脚排列,以避免短路和接触不良。
    - 散热管理: 在高温环境下使用时,应考虑增加散热措施以保持连接器的性能。
    - 环境适应性: 高温或低温环境中使用时,应选择适合环境条件的镀层和绝缘材料。

    5. 兼容性和支持


    - 兼容性: HLE系列连接器可与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW和HW等系列连接器配套使用。
    - 支持: Samtec公司提供全面的技术支持和售后维护服务,可通过其官方网站获取详细信息。

    6. 常见问题与解决方案


    - 问题1: 连接器出现接触不良现象。
    - 解决方案: 检查接触点是否有污垢或氧化,清洁后重新插入。
    - 问题2: 插入困难。
    - 解决方案: 确保插头和插座的引脚对齐,并适当施加压力以确保完全插入。
    - 问题3: 引脚损坏。
    - 解决方案: 在操作过程中要小心,避免过度弯曲或用力过猛。

    7. 总结和推荐


    HLE系列连接器以其高可靠性、成本效益和广泛的适用性在市场上表现出色。在工业控制、通信设备和消费电子等多个领域有着广泛的应用前景。建议在需要高密度和高性能连接的场合优先选用HLE系列连接器。

HLE-105-02-S-DV-TR参数

参数
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 760nm
防护等级 -
间距-配接 2.54mm
排数 2
触头镀层 - 配接
针脚数 10pin
额定电流 4.1A
颜色 黑色
长*宽*高 12.7mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
