QRM8-026-02.0-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距52p双排排母 夹层卡连接器, 边缘
供应商型号: 2502881
供应商: 海外现货
标准整包数: 1

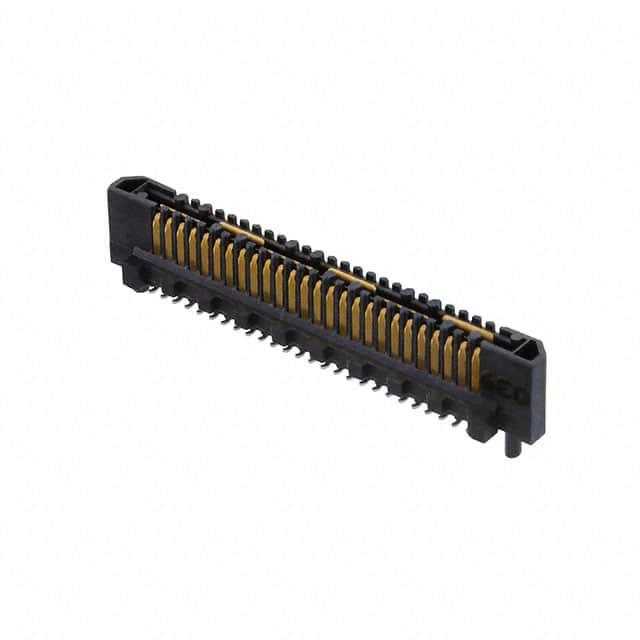

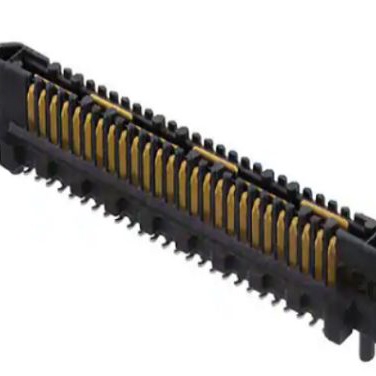

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRM8-026-02.0-L-D-A

QRM8-026-02.0-L-D-A概述


    产品简介


    QRM8-XXX-XX.X-D-XX-A-XX-X-XX 电子元器件
    QRM8-XXX-XX.X-D-XX-A-XX-X-XX 是一种高性能的电子连接器,由 SAMTEC 公司制造。此连接器适用于广泛的工业应用,包括通信、计算、医疗设备和航空航天系统。QRM8 系列连接器通过提供出色的信号完整性、高可靠性及紧凑的设计,满足了现代电子设备对高性能连接的需求。
    产品类型与主要功能
    QRM8-XXX-XX.X-D-XX-A-XX-X-XX 是一种双排高密度连接器,具有优良的电气特性和机械性能。每个连接器可以包含不同数量的触点,具体取决于型号(例如:-026, -052, -078 等)。此外,还提供了 -DP 版本,以支持差分信号对的应用需求。
    应用领域
    QRM8 系列广泛应用于数据通信、网络设备、服务器、存储系统、医疗设备、测试仪器、航空航天以及军事应用等领域。

    技术参数


    主要规格
    - 触点数:支持 26、52、78 等不同触点数。
    - 引脚风格:2mm (02.0) 和 5mm (05.0) 两种引脚风格。
    - 镀层选择:10µ" 轻金/锡 (MATTE TIN) 和 30µ" 选择性金/锡 (SELECTIVE GOLD/MATTE TIN)。
    - 安装方式:导轨(引导销)选项(-GP)、对齐销(-A)。
    - 包装方式:托盘(TRAYS)或带卷(TAPE & REEL),支持定制满卷包装(FULL REEL)。

    性能参数
    - 最大偏移量:3°。
    - 最小推力:信号引脚 1.60 N,地线平面 4.44 N。
    - 材料:绝缘体为液晶聚合物(LCP),颜色为黑色;端子和地线平面为磷青铜。
    - 公差:接触部分公差范围在 ±0.3mm 至 ±0.05mm 不等。
    - 电气特性:确保出色的信号完整性及高抗干扰能力。

    产品特点和优势


    - 高密度设计:双排高密度布局使得该连接器能在有限空间内提供更多的触点数。
    - 良好的电气特性:具有卓越的信号传输能力和低噪声干扰。
    - 可靠性高:经过严格的制造和测试流程,保证长期稳定运行。
    - 多功能性:支持多种配置选项,如 -DP(差分对)、-GP(引导销)和 -A(对齐销)。
    - 适应性强:广泛的应用领域和不同的工作条件使其适用于各种复杂环境。

    应用案例和使用建议


    实际应用案例
    QRM8-XXX-XX.X-D-XX-A-XX-X-XX 在电信和数据通信领域得到了广泛应用。例如,在网络交换机中,它能够高效可靠地传输大量数据,支持高速信号传输的需求。
    使用建议
    - 在使用差分对配置时,确保对称布线,以避免信号失真。
    - 考虑到高密度设计,安装过程中需注意正确放置和固定,防止引脚受损。
    - 配套使用引导销和对齐销,以提高装配精度和稳定性。

    兼容性和支持


    QRM8-XXX-XX.X-D-XX-A-XX-X-XX 支持标准托盘和带卷包装,符合行业标准的封装要求。该产品与其它 SAMTEC 相关组件兼容,便于集成到现有系统中。SAMTEC 提供全面的技术支持,包括安装指导、故障排除和技术文档,以确保用户获得最佳使用体验。

    常见问题与解决方案


    常见问题
    1. 引脚损坏:如何避免?
    2. 信号干扰:如何减少?
    解决方案
    1. 正确处理引脚:避免使用尖锐工具接触引脚,同时在操作时戴手套以减少静电影响。
    2. 使用屏蔽电缆:在长距离信号传输时,采用屏蔽电缆可有效降低外部电磁干扰。

    总结和推荐


    综合评估
    QRM8-XXX-XX.X-D-XX-A-XX-X-XX 连接器凭借其高密度设计、优异的电气特性及高可靠性,在各类应用中表现出色。该连接器不仅能够满足现代电子设备对连接解决方案的严苛要求,而且具备良好的兼容性和广泛的应用领域。
    推荐意见
    综上所述,QRM8-XXX-XX.X-D-XX-A-XX-X-XX 连接器是通信、计算机、医疗设备和航空航天系统等应用的理想选择。其强大的性能和广泛的支持使其成为当前市场上最具竞争力的产品之一。强烈推荐给需要高性能连接解决方案的工程师和系统设计师。

QRM8-026-02.0-L-D-A参数

参数
触头镀层厚度 250nm
类型 Array,Male Pins
间距 800μm
排数 2
触头镀层
板上高度 4.8mm
针脚数 52pin
接合堆叠高度 7mm,9mm
长*宽*高 27.57mm(长度)*4.6mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QRM8-026-02.0-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRM8-026-02.0-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QRM8-026-02.0-L-D-A QRM8-026-02.0-L-D-A数据手册

QRM8-026-02.0-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
