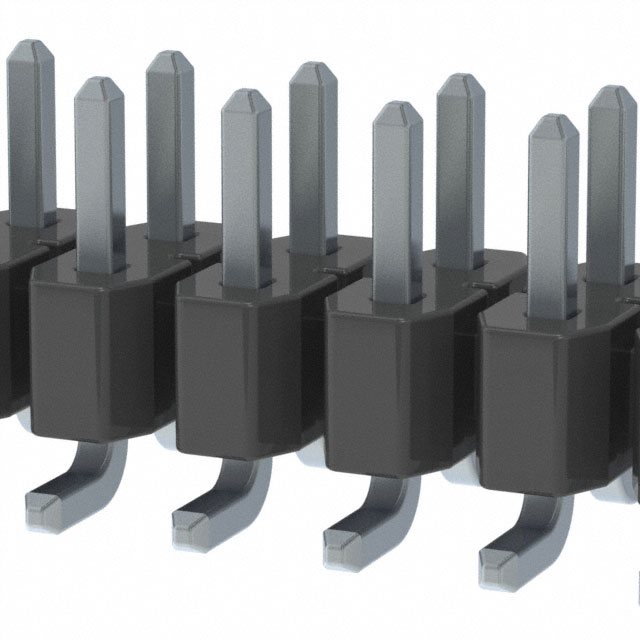

TSM-118-04-T-DV

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 2.54mm 2 36pin 5.4A 锡 黑色 贴片安装 45.72mm(长度)*7.36mm(高度)
供应商型号: TSM-118-04-T-DV
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSM-118-04-T-DV

TSM-118-04-T-DV概述


    产品简介


    本电子元器件是一款高密度连接器,主要由三重垂直(Triple Vertical, TV)和三重混合技术(Triple Mixed Technology, TM)组成。这款连接器适用于多种应用场景,特别是在电信、数据通信、工业自动化以及汽车电子等领域,能够提供可靠的电连接和信号传输。其设计旨在满足高可靠性、低插入力和高耐用性的要求,确保在严苛环境下也能正常运行。

    技术参数


    - 产品型号:TSM-1XX-XX-XXX-XX-X-XXX-X
    - 连接方式:双排和三排
    - 安装方式:三重垂直(-TV)、三重混合(-TM)
    - 引脚规格:-02至-50个引脚位置
    - 引脚镀层:可选镀层包括全镀锡(-T)、选择性镀金(-S)、超薄镀金(-F)等
    - 引脚配置:锁定扣(-LC)、对准销(-A)
    - 封装形式:管式(Tube)、盘带式(Tape and Reel)
    - 工作温度范围:-40°C 至 +85°C
    - 绝缘材料:LCP,UL94V0等级,黑色
    - 端子材料:磷青铜
    - 插入力:最大3磅
    - 接触电阻:小于5毫欧
    - 工作寿命:至少1000次插拔循环

    产品特点和优势


    1. 高可靠性:采用先进的三重垂直和三重混合技术,保证了连接器的稳定性与持久性。
    2. 适应性强:适用于多种引脚数和引脚镀层,满足不同应用场景的需求。
    3. 兼容性好:可与其他组件无缝集成,如管式包装、盘带式包装等,方便生产组装。
    4. 成本效益:尽管性能卓越,但成本控制合理,具有良好的性价比。

    应用案例和使用建议


    1. 电信领域:适用于服务器机柜内的高速数据传输连接。
    2. 工业自动化:可用于工业控制系统的信号连接。
    3. 汽车电子:用于车身控制系统和车载娱乐系统间的连接。
    使用建议:
    - 在组装过程中,注意锁紧扣(-LC)的正确安装,以提高连接器的稳定性。
    - 确保选用合适的引脚镀层,根据具体的应用环境选择最适合的镀层,以延长使用寿命。
    - 在实际操作中,要注意插入力和拔出力的控制,避免对连接器造成不必要的损坏。

    兼容性和支持


    本产品与Samtec公司的其他产品线有着良好的兼容性,特别是与其他三排连接器。Samtec公司提供了详尽的技术支持,包括产品文档、装配指南和售后服务。对于现有客户,还提供了定制化选项和特别技术支持,确保在各种复杂应用场景下的稳定性和可靠性。

    常见问题与解决方案


    1. 问题:如何正确安装锁定扣?
    - 解决方案:参照图2中的插图,确保锁定扣正确安装并牢固固定,以防止松动。
    2. 问题:如何处理焊接后的引脚弯曲问题?
    - 解决方案:检查焊接过程中的温度和时间设置,确保焊接质量。如出现弯曲,可以使用合适的工具轻轻矫正。
    3. 问题:如何确定正确的引脚镀层?
    - 解决方案:根据具体应用场景的要求,选择最合适的引脚镀层。如需要更高耐久性,可以选择超薄镀金(-F)。

    总结和推荐


    综上所述,这款三重垂直和三重混合技术的连接器在各方面表现都非常出色。它不仅具备高度可靠性和广泛的适用性,而且在组装和使用上也非常灵活。无论是电信、工业自动化还是汽车电子领域,都能够发挥其最佳性能。因此,强烈推荐使用此款连接器。

TSM-118-04-T-DV参数

参数
间距-配接 2.54mm
额定电流 5.4A
颜色 黑色
类型 Cuttable,Header,Push-Pull
防护等级 -
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 -
针脚数 36pin
长*宽*高 45.72mm(长度)*7.36mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
