QTH-060-01-L-D-A-RT1

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: N-QTH-060-01-L-D-A-RT1
供应商: 云汉优选
标准整包数: 1

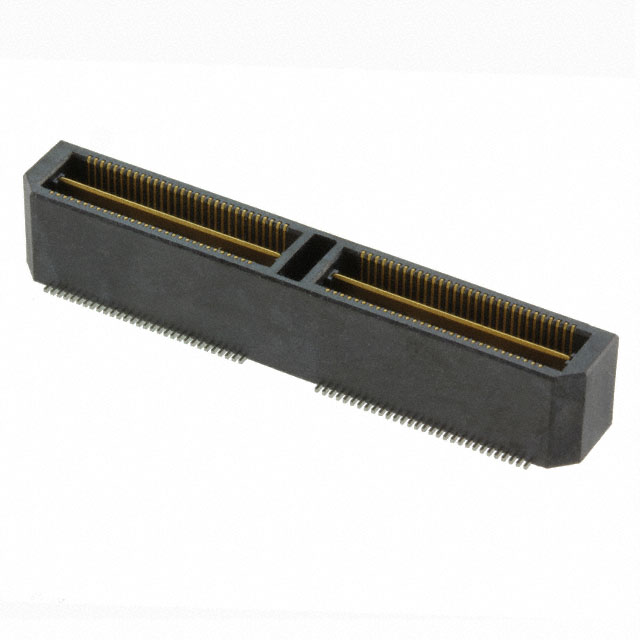

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-L-D-A-RT1

QTH-060-01-L-D-A-RT1概述


    产品简介


    本文介绍的是由Samtec公司生产的双排高密度终端组装件(Double Row High-Speed Terminal Assembly)。这种电子元器件主要用于高速数据传输和精密连接的应用场合,适用于计算机、通信设备、航空航天和工业自动化等多个领域。其独特的设计使其能够在严苛的工作环境下提供稳定的电气性能和可靠的机械稳定性。

    技术参数


    以下是该产品的主要技术参数和技术规格:
    - 尺寸:
    - 插针间距:0.5mm
    - 高度:见具体型号描述
    - 宽度:见具体型号描述

    - 电气特性:
    - 最大电流:5A(具体取决于具体型号)
    - 绝缘电阻:≥1000 MΩ
    - 耐压:≥1000 VAC
    - 工作温度范围:-40°C 至 +85°C
    - 机械特性:
    - 插拔次数:≥1000次
    - 环境适应性:适用于各种工业环境,包括湿度、振动和冲击

    产品特点和优势


    1. 双排高密度设计:每个组件都采用了紧凑的双排设计,能够显著增加信号密度并减少整体空间占用。

    2. 卓越的电气性能:每个插针都经过严格的电气测试,确保在高频应用下的稳定性和可靠性。

    3. 强大的机械稳定性:采用高质量材料制造,能够承受频繁的插拔操作,适用于需要长期稳定性的应用场合。

    4. 多种选项配置:提供多种安装和锁紧方式的选择,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例:
    - 计算机服务器:用于高速数据传输
    - 通信设备:如路由器、交换机等
    - 工业自动化:用于工业控制系统的信号传输
    使用建议:
    1. 在进行焊接操作时,注意焊接温度和时间,避免过热损坏焊点。
    2. 为了提高信号完整性,在高频应用场合中建议使用屏蔽电缆。
    3. 定期检查插针的磨损情况,及时更换受损部件以保持系统的正常运行。

    兼容性和支持


    - 该产品与其他标准电子元件具有良好的兼容性,可以方便地集成到现有的系统中。
    - Samtec公司提供了全面的技术支持服务,包括产品选型指导、定制化需求支持以及售后服务等。

    常见问题与解决方案


    - 问题一:插针接触不良
    - 解决方案:检查插针是否有变形或氧化现象,如有必要,可进行清洁或更换新的插针。
    - 问题二:焊接不良
    - 解决方案:确保焊接过程中温度适中且焊接时间足够,同时避免过度加热造成损坏。
    - 问题三:耐压不足
    - 解决方案:检查产品是否符合特定应用所需的耐压等级,如有需要,选择更高耐压等级的产品。

    总结和推荐


    总体而言,这款双排高密度终端组装件凭借其紧凑的设计、出色的电气性能和可靠的机械稳定性,在多个应用领域中表现出色。它不仅适用于高性能计算和通信设备,还能胜任工业自动化领域的各种需求。因此,我们强烈推荐这款产品给对可靠性和稳定性有较高要求的客户。

QTH-060-01-L-D-A-RT1参数

参数
排数 2
触头镀层
板上高度 4.06mm
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
长*宽*高 56.52mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
