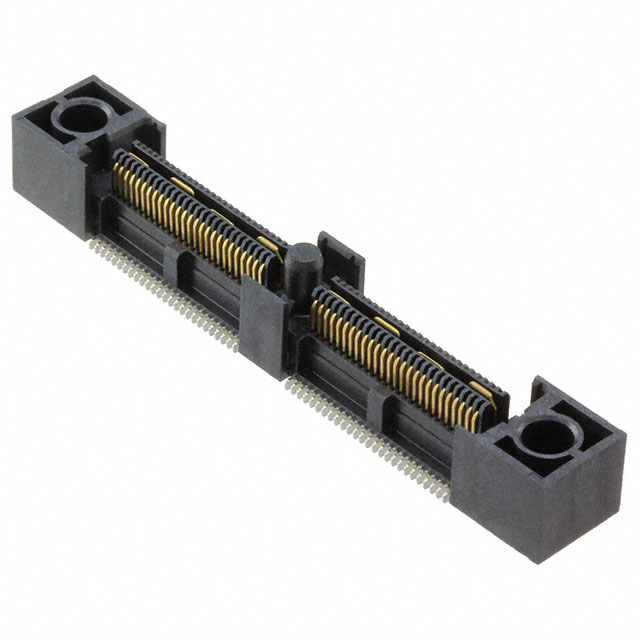

QFS-052-04.25-L-D-A-GP

厂牌: SAMTEC
产品描述: Samtec 0.63mm间距104p双排排母 高速耐用型接地平面排母, QFS系列, 直角, 表面
供应商型号: SR-QFS-052-04.25-L-D-A-GP
供应商: 海外现货
标准整包数: 1

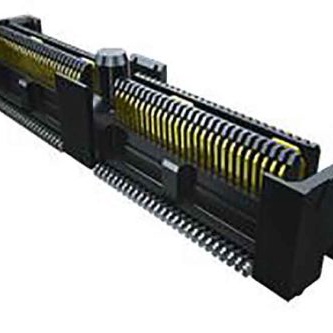

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-052-04.25-L-D-A-GP

QFS-052-04.25-L-D-A-GP概述


    产品简介


    本文介绍了Samtec公司生产的QFS系列电子连接器,这是一种高性能的双排引脚连接器,主要用于各种电子设备中的信号传输、电源管理和射频传输。该系列产品广泛应用于通信设备、工业自动化、医疗设备及消费电子产品等领域。

    技术参数


    - 位置数:-026, -052, -078, -104, -130(每行)
    - 接触电镀规格:
    - -L: 接触区域10µ"选择性金,尾部为磨砂锡
    - -H: 接触区域30µ"金,尾部3µ"金
    - -S: 接触区域30µ"选择性金,尾部为磨砂锡
    - -SL: 接触区域10µ"选择性金,尾部为磨砂锡
    - 端子材质:磷青铜
    - 绝缘材料:LCP,颜色为黑色
    - 导通公差:±0.002英寸(0.05mm)

    产品特点和优势


    QFS系列连接器具有以下显著特点和优势:
    - 高可靠性:独特的设计确保了连接器在各种环境下的稳定性和耐用性。
    - 多功能性:支持多种电镀规格和端子配置,适用于不同的应用场景。
    - 灵活性:可选的端子样式和包装方式使连接器易于集成到不同的系统中。
    - 易用性:引导孔和对齐销选项简化了安装过程。

    应用案例和使用建议


    应用案例
    QFS系列连接器在以下应用场景中表现出色:
    - 通信设备:用于信号传输和电源管理。
    - 工业自动化:适用于高速数据传输和控制信号接口。
    - 医疗设备:要求高度可靠和稳定的连接解决方案。
    使用建议
    - 安装注意事项:确保连接器与设备插槽正确对齐,以避免损坏引脚。
    - 维护建议:定期清洁连接器,保持良好的接触状态,延长使用寿命。
    - 优化方案:根据具体应用场景选择合适的电镀规格和端子配置,提高整体系统的性能。

    兼容性和支持


    QFS系列连接器具有良好的兼容性,可以与其他标准的电子元件和设备配合使用。Samtec公司提供全面的技术支持和售后服务,包括详细的安装指南和故障排除手册,以帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    1. 问题:连接器插针容易变形。
    - 解决方案:确保插针正确对齐,使用正确的插入工具,避免用力过猛。
    2. 问题:接触电阻不稳定。
    - 解决方案:检查接触表面是否有污垢或氧化,及时清洁并重新焊接。
    3. 问题:引脚断裂。
    - 解决方案:避免过高的弯折角度,确保引脚弯曲半径足够大。

    总结和推荐


    QFS系列连接器凭借其高可靠性、多功能性和易用性,在众多应用场景中表现出色。无论是信号传输、电源管理还是射频传输,该系列产品都能满足用户的需求。我们强烈推荐QFS系列连接器给那些需要高性能、可靠且灵活的电子连接解决方案的应用场景。

QFS-052-04.25-L-D-A-GP参数

参数
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 104pin
接合堆叠高度 10mm,11mm,14mm
长*宽*高 55.13mm(长度)*8.13mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-052-04.25-L-D-A-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-052-04.25-L-D-A-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-052-04.25-L-D-A-GP QFS-052-04.25-L-D-A-GP数据手册

QFS-052-04.25-L-D-A-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
26+ $ 20.3125 ¥ 173.2656
52+ $ 19.8125 ¥ 169.0006
78+ $ 15.7625 ¥ 134.4541
234+ $ 14.4125 ¥ 122.9386
494+ $ 11.7125 ¥ 99.9076
1378+ $ 9.0125 ¥ 76.8766
3744+ $ 8.3375 ¥ 71.1189
库存: 78
起订量: 26 增量: 1
交货地:
最小起订量为:26
合计: ¥ 4504.9
