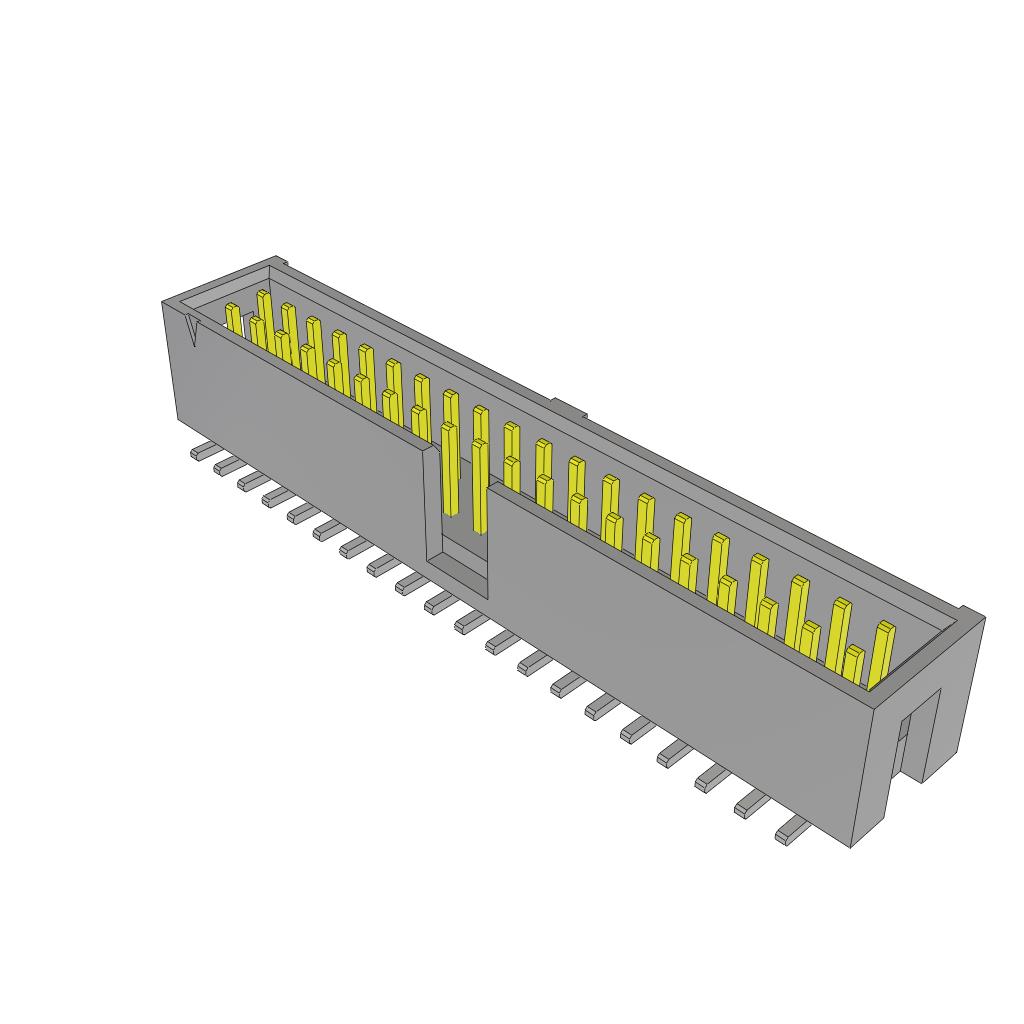

HTSS-120-01-L-DV

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 40pin 3A 250nm 金 自然色 贴片安装 54.61mm(长度)*11.18mm(高度)
供应商型号: 200-HTSS12001LDV
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSS-120-01-L-DV

HTSS-120-01-L-DV概述


    产品简介


    本产品为HTSS-1XX-01-XX-DV-X-XX-X-XX型连接器,属于表面贴装(Surface Mount)类型的电子元器件。该连接器主要用于高密度的电路板设计中,广泛应用于通信设备、计算机系统、医疗设备等领域,提供高效可靠的电气连接。

    技术参数


    | 参数名称 | 规格 |

    | 尺寸 | 长度:11.18mm ±0.25mm
    宽度:6.35mm ±0.25mm |
    | 推力测试 | 2磅推力之前耐热能力 |
    | 终端高度 | 距离外壳顶部低于0.25mm |
    | 插拔次数 | 暂无具体数值,但符合行业标准 |
    | 工作温度范围 | 未明确指出,但通常适用于工业标准温度范围 |
    | 连接器材料 | 高温顶盖由LCP材料制成,UL 94 V0等级绝缘体,终端材质为磷青铜 |

    产品特点和优势


    HTSS-1XX-01-XX-DV-X-XX-X-XX连接器具有以下特点和优势:
    - 高可靠性:采用磷青铜材质的终端,具有优良的导电性和抗腐蚀性,确保长时间使用的稳定性。
    - 精确公差:所有尺寸均严格控制,保证连接器在高密度电路板中的精确对位。
    - 兼容性强:可与多种其他插头和插座兼容,提高系统集成的灵活性。
    - 便于安装:采用表面贴装技术,简化了装配流程,提高了生产效率。

    应用案例和使用建议


    应用案例
    该连接器常用于数据中心交换机的背板连接,确保高速数据传输时的稳定性和可靠性。此外,在高性能服务器和存储系统中也有广泛应用。
    使用建议
    1. 精确对齐:由于连接器尺寸公差要求较高,建议在组装时使用精密对位工具,确保连接器与电路板的精准对齐。
    2. 避免热损伤:在高温焊接过程中,要注意控制焊接温度和时间,以避免损坏连接器内部结构。
    3. 定期维护:为了保持长期的可靠性和性能,建议定期进行清洁和检查,确保接触良好。

    兼容性和支持


    HTSS-1XX-01-XX-DV-X-XX-X-XX连接器可以与Samtec公司生产的SSW、SSQ、SSM、BCS、ESW、ESQ系列的其他电子元器件兼容。制造商提供了详尽的技术支持,包括安装指南、维护手册和在线客服支持。

    常见问题与解决方案


    1. 问:如何正确安装HTSS-1XX-01-XX-DV-X-XX-X-XX连接器?
    - 答:确保电路板上的焊盘与连接器的针脚对齐,并使用热风枪或回流焊炉进行焊接,注意控制焊接温度和时间。

    2. 问:如何清洁HTSS-1XX-01-XX-DV-X-XX-X-XX连接器?
    - 答:可以使用无水酒精棉球轻轻擦拭连接器表面,注意不要使用磨蚀性清洗剂。

    总结和推荐


    HTSS-1XX-01-XX-DV-X-XX-X-XX连接器凭借其高可靠性、精确公差和广泛的兼容性,在各种高性能电子产品中表现出色。无论是用于数据中心、服务器还是存储系统,它都是一个理想的选择。推荐使用此款连接器以确保系统的稳定性和可靠性。

HTSS-120-01-L-DV参数

参数
触头镀层厚度 - 配接 250nm
额定电流 3A
类型 Header,Push-Pull
触头镀层 - 配接
针脚数 40pin
防护等级 -
排数 2
间距-配接 2.54mm
颜色 自然色
长*宽*高 54.61mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装
