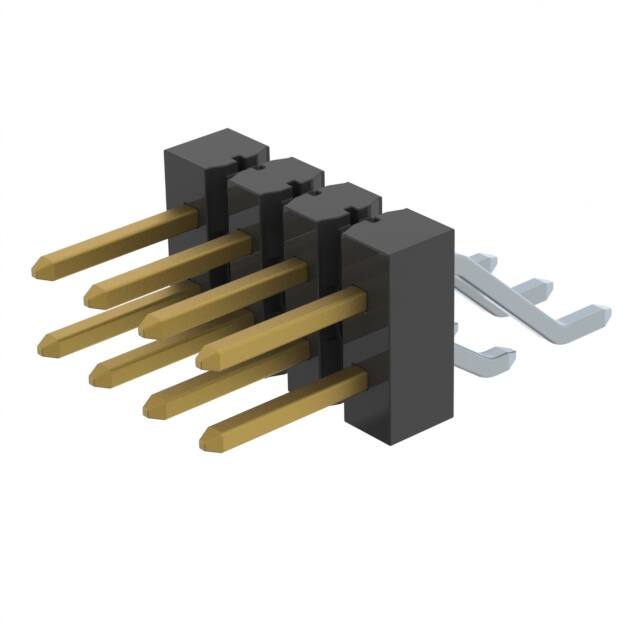

TSM-104-01-S-DH-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 8pin 推挽式 Male Pin 黑色 贴片安装 10.16mm(长度)*16.25mm(高度)
供应商型号: UA-TSM-104-01-S-DH-K-TR
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSM-104-01-S-DH-K-TR

TSM-104-01-S-DH-K-TR概述

    TSM系列电子元器件技术手册概述
    本文将对TSM系列电子元器件进行详细的技术解读,包括其基本特性和应用优势,旨在为工程师和技术人员提供详细的参考信息。

    产品简介


    TSM系列是Samtec公司生产的SMT(表面贴装技术)插座连接器。这类连接器主要用于垂直或水平安装的应用,能够支持高密度布线,广泛应用于计算机、通信设备、消费电子产品等领域。该系列连接器提供多种不同的选项,如镀层选择、高度设置、排数等,以满足不同应用场景的需求。

    技术参数


    | 参数 | 描述 |

    | 引脚数量 | 每排2到36个引脚 |
    | 高度 | 0.120英寸(3.05mm)到0.420英寸(10.67mm) |
    | 电镀选项 | Au或Sn镀层,50微英寸(1.27微米)镍基底 |
    | 工作温度范围 | 锡镀层:-55°C至+105°C;金镀层:-55°C至+125°C |
    | 电压等级 | AC 475伏 |
    | 认证 | RoHS合规 |

    产品特点和优势


    1. 高可靠性:提供多种电镀选项和耐温范围,确保在恶劣环境下也能正常工作。
    2. 灵活的安装方式:支持垂直和水平安装,适用于多种应用场景。
    3. 高接触电流:每个引脚的电流承载能力高,满足大功率应用需求。
    4. 多样的尺寸选择:提供多种高度和引脚配置,可适应不同的设计要求。

    应用案例和使用建议


    TSM系列连接器适用于各种需要高密度布线和可靠连接的场合。例如,在数据中心的服务器中,这些连接器可以用于主板与扩展卡之间的高速数据传输。建议在使用时注意引脚的高度和间距,确保与目标电路板正确匹配。

    兼容性和支持


    TSM系列连接器与各种类型的母座兼容,如SSW、BCS、SSM等。此外,Samtec公司提供全面的支持服务,包括产品文档、技术咨询和定制服务。对于特定的客户需求,还可以根据要求定制化产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚弯曲 | 使用合适的工具进行处理 |
    | 焊接不良 | 确保焊接温度和时间符合要求 |

    总结和推荐


    综上所述,TSM系列电子元器件具有高性能、高可靠性和多种配置选择的优势。特别适合需要高密度布线和高接触电流的应用场景。强烈推荐在相关项目中选用这一系列产品。
    通过深入解析TSM系列电子元器件的技术手册内容,我们可以清晰地了解到这款产品的强大功能和广泛应用潜力。希望本文能为您提供有价值的参考信息。

TSM-104-01-S-DH-K-TR参数

参数
排数 2
触头端接 -
针脚数 8pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
长*宽*高 10.16mm(长度)*16.25mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TSM-104-01-S-DH-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-104-01-S-DH-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TSM-104-01-S-DH-K-TR TSM-104-01-S-DH-K-TR数据手册

TSM-104-01-S-DH-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
