IPD1-15-S-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Latch Lock,Receptacle 1 15pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 39.5mm(长度)
供应商型号: 3515120
供应商: element14
标准整包数: 1

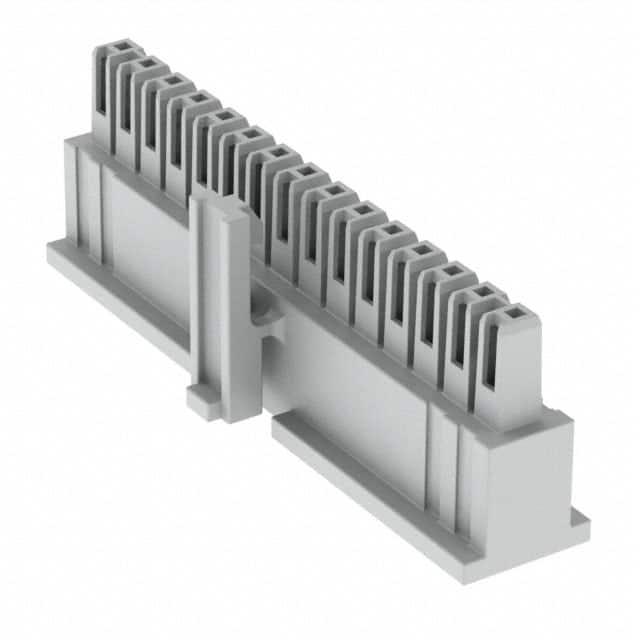

SAMTEC 矩形连接器 - 外壳 IPD1-15-S-K

IPD1-15-S-K概述


    产品简介


    产品名称: IPD1系列离散线束绝缘体及锁扣组件
    产品类型: 用于高速信号传输和电源连接的离散线束组件,广泛应用于通信设备、计算机网络、工业自动化控制等领域。
    主要功能: 提供可靠的信号和电力连接,具备防错位、防误插、抗干扰等特点,确保信号传输稳定可靠。
    应用领域:
    - 通信设备:如交换机、路由器
    - 计算机网络:服务器、工作站
    - 工业自动化控制:机器人、传感器系统
    - 汽车电子:车载信息系统
    - 医疗设备:医疗监测仪器

    技术参数


    - 插针数: -02 至 -25(每行)
    - 闩锁选项:
    - `-M`: 金属闩锁(参见图1)
    - 空白处表示塑料闩锁(参见图8与图10,第2页)
    - 行规范:
    - `-S`: 单行
    - `-D`: 双行
    - 选项:
    - `-P`: 极化(参见图2)(不可与`-K`, `-GP`选项并用)
    - `-K`: 键控极化(参见图3)(不可与`-P`, `-GP`选项并用)
    - `-GP`: 导向柱(参见图5,第2页)(不可与`-P`, `-K`选项并用)
    - `-H`: 水平方向(参见图7,第2页)(`-P`, `-GP`, `-H`选项仅适用于`-D`)
    - 材料:
    - 单行绝缘体: 尼龙,UL 94 V2
    - 双行绝缘体: 尼龙,UL 94 V0
    - 闩锁: 镍镀铍铜,#25,半高
    - 公差:
    - `.XX`: ±0.01英寸 (±0.3毫米)
    - `.XXX`: ±0.005英寸 (±0.13毫米)
    - `.XXXX`: ±0.002英寸 (±0.051毫米)
    - 重量负荷: 闩锁保持力: 1.000磅 (4.45牛顿)

    产品特点和优势


    - 可靠性高: 金属闩锁设计提供了强大的机械锁定功能,防止插拔过程中松动。
    - 抗干扰能力强: 极化和键控极化设计可以避免错误插入,确保正确连接。
    - 环境适应性强: 采用尼龙材料,具有良好的阻燃性能(UL 94 V2/V0),并可在一定湿度条件下稳定工作。
    - 多样化配置: 可根据需要选择单行或双行,以及不同的选项组合(极化、导向柱等),以满足不同应用需求。

    应用案例和使用建议


    - 通信设备: 在交换机和路由器中,该组件可以提供高密度、稳定的信号连接。使用时注意检查极化方向,确保正确安装。
    - 计算机网络: 服务器和工作站中通常需要高速、可靠的信号传输,该组件的金属闩锁确保了连接的稳固性。使用时注意保持干燥环境,防止因材料吸湿导致尺寸变化。
    - 工业自动化控制: 在传感器和执行器之间,该组件提供了必要的电气隔离。安装时应考虑屏蔽措施,以减少电磁干扰。
    使用建议:
    - 在潮湿环境下使用前,请先进行烘干处理,以确保尺寸稳定性。
    - 安装前请仔细阅读图纸和规格说明,确认所有接口正确无误。
    - 若发现异常情况,及时联系技术支持团队。

    兼容性和支持


    - 兼容性: 本产品支持多种包装方式(例如PT-1-24-04-56管、TP-25插头等),与同类标准产品兼容。
    - 支持服务: SAMTEC公司提供全面的技术支持和售后服务,包括产品选型、安装指导、故障排查等。

    常见问题与解决方案


    - Q: 产品尺寸会随环境变化吗?
    - A: 是的。由于材料为尼龙,具有一定的吸湿性,因此产品尺寸可能随环境湿度变化而略有膨胀。建议在干燥环境中使用。

    - Q: 如何确保正确安装?
    - A: 确认极化方向正确,金属闩锁完全卡入即可确保安装正确。如果出现松动,请重新调整安装位置。

    - Q: 连接后信号质量不稳定怎么办?
    - A: 检查接口是否有灰尘或杂质,尝试清洁后重新连接。若问题依旧,请联系技术支持寻求帮助。

    总结和推荐


    IPD1系列离散线束绝缘体及锁扣组件以其高可靠性、多样化的配置选项以及良好的环境适应性,在各种严苛的应用环境中表现出色。其金属闩锁设计和多种极化选项显著提升了连接的稳定性和安全性,使得该产品成为市场上同类产品中的佼佼者。
    综上所述,我们强烈推荐该产品在各类高要求的电子工程应用中使用,尤其是对于那些需要高速信号传输和电源连接的场合。

IPD1-15-S-K参数

参数
排数 1
触头端接 压接
针脚数 15pin
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 -
长*宽*高 39.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

IPD1-15-S-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPD1-15-S-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPD1-15-S-K IPD1-15-S-K数据手册

IPD1-15-S-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
