首页  >  产品百科  >  QTH-060-01-F-D-DP-A

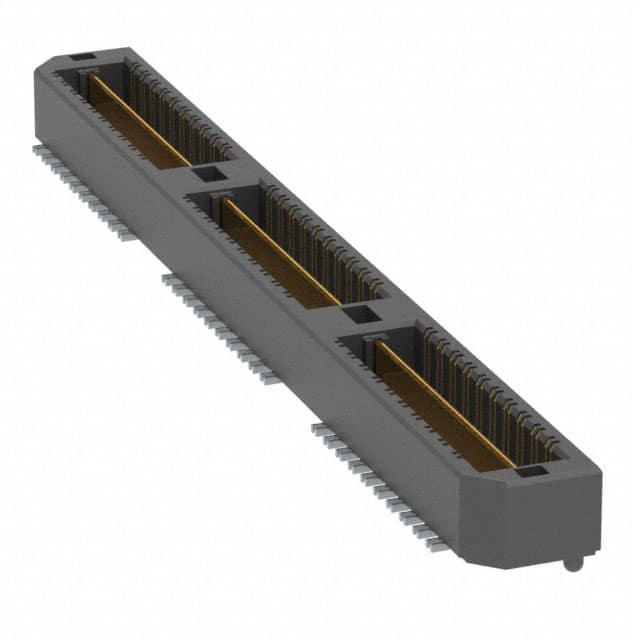

QTH-060-01-F-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: ET-3748271
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-F-D-DP-A

QTH-060-01-F-D-DP-A概述

    # 产品技术手册:高性能差分对终端组件 QTH-30-XX-D-XX

    1. 产品简介


    基本介绍
    QTH-30-XX-D-XX 是一种高性能的差分对终端组件,专为高速信号传输设计。此系列产品通过差分对技术实现卓越的数据传输效率,广泛应用于通信、计算机、服务器以及工业控制等领域。
    主要功能
    - 支持双行差分对设计,提供稳定且低噪声的信号传输。
    - 灵活的引脚布局,满足不同应用场景的需求。
    - 提供多种配置选项,支持个性化定制以适配特定的设计要求。
    应用领域
    - 通信设备:交换机、路由器。
    - 计算机与服务器:主板连接、PCIe通道。
    - 工业控制:工业计算机与自动化系统。

    2. 技术参数


    | 参数 | 规格 |

    | 引脚间距 | 0.5 mm |
    | 引脚数量 | 20、40、60、80、100(每行) |
    | 排布方式 | 双行差分对设计 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 最大插入力 | ≤8 oz(每引脚) |
    | 最小推入力 | ≥6 oz(对于 -01 和 -02 引脚,≥8 oz 对于其他) |
    | 材料 | 绝缘体:UL94V-0 黑色 LCP;端子与接地平面:磷青铜 |
    | 镀层选项 | 金、金镍组合、金锡合金 |
    | 兼容包装 | 单位包装、带卷包装 |

    3. 产品特点和优势


    独特功能
    - 高速差分对设计,显著减少信号干扰和衰减。
    - 多种可选配置,支持差异化设计需求。
    - 先进的接触面积处理工艺,确保高可靠性和长期稳定性。
    市场竞争力
    - 卓越性能:优异的信号完整性和较低的电磁干扰(EMI),提升整体系统效能。
    - 灵活适配:多种配置选项让产品能够无缝融入各种电路设计。
    - 高可靠性:符合行业标准,经过严格测试验证。

    4. 应用案例和使用建议


    典型应用案例
    - 在通信设备中,QTH-30-XX-D-XX 可用于高速光纤模块与背板间的连接。
    - 在计算机领域,作为 PCIe 接口的连接器,支持高达 32 Gbps 的数据速率。
    使用建议
    - 在高频信号传输环境中,建议采用金属屏蔽罩保护组件,进一步降低外界干扰。
    - 配置中如需额外的机械稳定性,可以结合选择锁扣(LC)、导引柱(GP)或摩擦锁(FL)。

    5. 兼容性和支持


    兼容性
    - 与其他标准工业设备高度兼容,易于集成到现有系统中。
    - 支持多种插件方式,包括自动贴装与手动安装。
    厂商支持
    - 提供详细的技术文档及样品支持。
    - 客户服务团队随时响应并协助解决各类技术问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查是否正确安装锁扣选项(如 LC 或 GP)。 |
    | 信号质量下降 | 确保接触表面无氧化物或其他污染物。 |
    | 零件损坏 | 验证操作过程中是否遵循正确的安装流程。 |

    7. 总结和推荐


    产品综述
    QTH-30-XX-D-XX 系列产品凭借其出色的差分对设计和灵活性,成为高速信号传输领域的佼佼者。其卓越的性能和广泛的适用性使其成为通信、计算机等行业客户的重要选择。
    推荐使用
    强烈推荐给需要高性能差分对解决方案的工程师和技术人员。其多样化的配置选项和高可靠性使其适用于复杂的工业应用场景。无论是研发阶段还是生产部署,QTH-30-XX-D-XX 都能带来令人满意的结果。

    如需进一步技术支持,请联系 SAMTEC 官方客服,获取更多详细资料和样品支持!

QTH-060-01-F-D-DP-A参数

参数
板上高度 4.06mm
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
触头镀层
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-060-01-F-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-F-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-01-F-D-DP-A QTH-060-01-F-D-DP-A数据手册

QTH-060-01-F-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.4953 ¥ 80.2349
84+ $ 8.8712 ¥ 74.9619
210+ $ 7.5711 ¥ 63.9756
504+ $ 7.2 ¥ 60.84
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 80.23
