首页  >  产品百科  >  ZF5S-10-02-T-WT

ZF5S-10-02-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 500μm 10pin 自然色 2.1mm FFC 1.8A 锡 底部 贴片安装 10.65mm(长度)*5.66mm(高度)
供应商型号: 200-ZF5S1002TWT
供应商: Mouser
标准整包数: 1

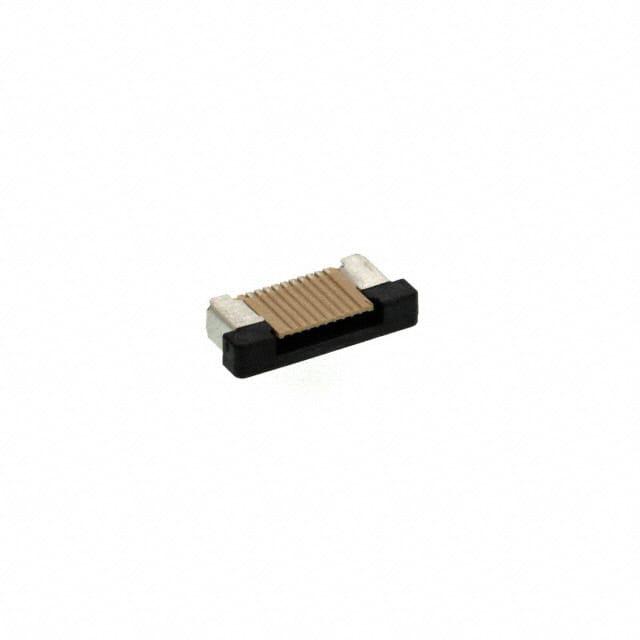

SAMTEC FFC/FPC连接器 ZF5S-10-02-T-WT

ZF5S-10-02-T-WT概述

    # 零件号 ZF5S-XX-XX-X-WT-X-XX 技术手册解析

    1. 产品简介


    产品名称:ZF5S-XX-XX-X-WT-X-XX零插入力连接器
    产品类型:零插入力(Zero Insertion Force)连接器
    主要功能:
    - 支持多引脚数的设计(-04至-50)
    - 具备零插入力的插拔机制,减少接触损伤,提升使用寿命
    - 提供多种导线和焊脚样式选择,以适应不同应用场景
    应用领域:
    - 高速数据传输设备
    - 工业自动化控制
    - 通信设备
    - 医疗设备
    - 消费电子

    2. 技术参数


    以下是该产品的核心技术规格:
    | 参数类别 | 规格值 |

    | 引脚数量范围 | -04 至 -50 |
    | 插针材质 | 磷青铜 |
    | 焊脚材质 | 黄铜 |
    | 连接器主体材料 | LCP(液晶聚合物),自然色 |
    | 防护盖材料 | LCP,黑色 |
    | 导电接触面镀层 | 纯锡,雾面处理 |
    | 载体结构 | KAPTON垫片(仅-01引脚样式可用) |
    | 封装方式 | 卷带封装(-TR选项可用) |
    | 定位标记 | Pin1方向箭头清晰可见 |
    尺寸与公差:
    - 引脚间距:0.5mm
    - 重载焊脚厚度:0.190英寸
    - 焊脚长度:可定制化设计
    环境要求:
    - 工作温度范围:-40°C至+85°C
    - 最大推拉力:6盎司

    3. 产品特点和优势


    独特功能:
    1. 零插入力设计:减少插拔过程中对金手指的磨损,特别适用于高频信号传输场合。
    2. 可定制化:提供多样化的引脚样式(-01、-02、-03)、焊脚组合及表面处理方式。
    3. 高可靠性:通过精密注塑成型工艺保证机械强度与电气稳定性。
    市场竞争力:
    - 优异的信号完整性,适合高速数据传输;
    - 环保材料选用(如LCP),符合RoHS标准;
    - 卓越的成本效益比,广泛适用于消费类电子产品制造。

    4. 应用案例和使用建议


    典型应用场景:
    - 工业控制模块:用于连接多路信号板,确保稳定的数据交换;
    - 医疗监测设备:配合高精度传感器,实时采集患者生理数据;
    - 通信基础设施:适配小型化基站天线模块,满足紧凑型设计需求。
    使用建议:
    - 根据具体引脚数量及间距选择合适的焊脚配置;
    - 对于KAPTON垫片需求,请确认所选型号兼容;
    - 在组装前检查Pin1的方向标志,避免误安装。

    5. 兼容性和支持


    兼容性:
    - 与同类标准连接器(如C-297系列)完全兼容;
    - 可与TP-24-02插头匹配使用。
    技术支持:
    - 厂商提供详尽的技术文档和在线指导;
    - 全球范围内的技术支持团队,确保快速响应客户需求;
    - 可根据客户特殊要求进行个性化定制开发。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔后发现针脚弯曲 | 使用适当工具操作,防止过度用力;检查定位孔清洁度 |
    | 连接器焊接时焊脚变形 | 调整焊接温度和时间至标准范围内 |
    | 接触电阻过高 | 检查镀层质量并重新清洗接口区域 |

    7. 总结和推荐


    综上所述,ZF5S-XX-XX-X-WT-X-XX零插入力连接器凭借其卓越的性能表现、灵活的配置选项以及可靠的长期使用寿命,在众多应用场景中展现出强大的竞争优势。尤其适合需要高密度布线且对插拔寿命要求较高的场合。如果您正在寻找一款能够平衡成本与品质的电子元器件,该产品无疑是一个明智的选择。
    推荐指数:★★★★★
    如果您对该产品有任何疑问或需要进一步的信息,请联系官方客服:
    电话:812-944-6733
    邮箱:info@SAMTEC.com

ZF5S-10-02-T-WT参数

参数
间距 500μm
端接 焊盘
板上高度 2.1mm
连接器/触头类型 底部
额定电流 1.8A
触头镀层
扁平柔性类型 FFC
针脚数 10pin
外壳颜色 自然色
长*宽*高 10.65mm(长度)*5.66mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

ZF5S-10-02-T-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-10-02-T-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-10-02-T-WT ZF5S-10-02-T-WT数据手册

ZF5S-10-02-T-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.507 ¥ 21.1842
54+ $ 1.9224 ¥ 16.2443
108+ $ 1.6308 ¥ 13.7803
540+ $ 1.4472 ¥ 12.2288
1026+ $ 1.1016 ¥ 9.3085
2052+ $ 0.966 ¥ 8.1627
5022+ $ 0.7455 ¥ 6.2995
10044+ $ 0.5145 ¥ 4.3475
库存: 110
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.18
