FFMD-20-T-03.00-01N-R

产品分类: 矩形线缆
厂牌: SAMTEC

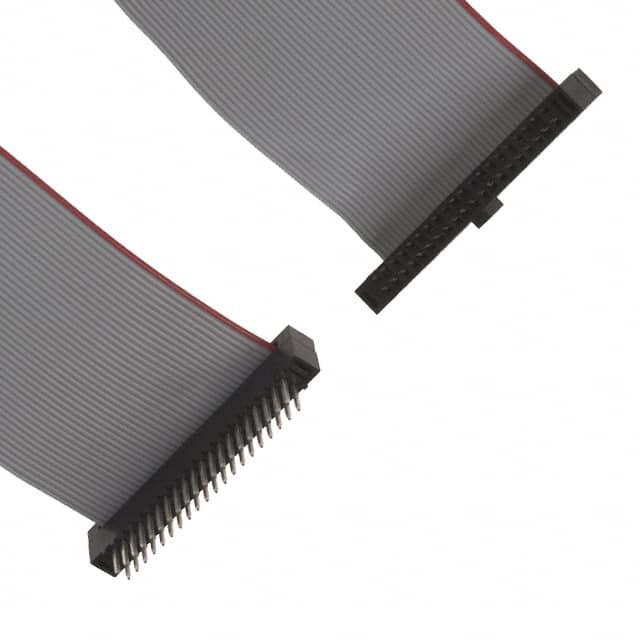

产品描述: Cable Assembly 0.076m 30AWG 1.27mm 40 to 40 POS IDC Connector to IDC Connector M-F TIGER EYE™ Bulk
供应商型号:
供应商:
标准整包数: 0
SAMTEC 矩形线缆 FFMD-20-T-03.00-01N-R

FFMD-20-T-03.00-01N-R概述

    电子元器件产品技术手册解析
    本文将详细介绍一种电子元器件产品的技术手册内容。该产品为Samtec公司生产的FFMD-XX-X-XX.XX-01-X双排针IDC电缆组件。本产品集成了多种独特的设计特性,广泛应用于各种需要高可靠性的连接场景。

    1. 产品简介


    - 产品类型:FFMD-XX-X-XX.XX-01-X是一款0.050英寸(1.27毫米)间距的双排针IDC电缆组件。
    - 主要功能:该产品用于实现高密度的电气连接,具有快速插拔和稳定的接触性能。
    - 应用领域:适用于汽车电子、工业控制、计算机外设及电信设备等多种场合。

    2. 技术参数


    - 数量:可提供从3到25个位置的选择。
    - 接线端子样式:单端(-S)、双端(-D)和转移端(-T)。
    - 组装长度:至少2.00英寸(50.8毫米)。
    - 选项:
    - 槽口极化(-N):仅适用于转移端组装。
    - 突出端选项(-BXX、-O、-M、-R、-DXX):用于不同的信号链路设计。
    - 应力缓解(-SR):防止电缆受到过度拉伸。
    - 镀层选项:
    - 标准镀层(空白)。
    - 反向镀层(-RW、-L、-F、-S):根据不同的安装需求选择。
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT),颜色为黑色。
    - 接触材料:铍铜(BeCu)。
    - 终端材料:磷青铜。
    - 导线:30AWG,七股,镀锡,带PVC绝缘层。

    3. 产品特点和优势


    - 双排针设计:提高连接密度,减少占用空间。
    - IDC(Insulation Displacement Contact)技术:简化接线过程,提高连接可靠性。
    - 多种镀层选项:适应不同应用环境的需求,确保长期稳定性。
    - 应力缓解设计:保护电缆免受过度拉伸,延长产品寿命。
    - 高可靠性测试:所有产品均经过100%的短路和开路测试,以及630V的高压测试。

    4. 应用案例和使用建议


    - 应用案例:该产品已成功应用于汽车电子控制单元、工业自动化设备、医疗仪器等领域。通过使用该产品,可以有效提升系统的稳定性和可靠性。
    - 使用建议:
    - 在切割电缆时,确保导线不超出电缆绝缘层,以免损坏连接性能。
    - 使用合适的工具进行接线,确保接触良好。
    - 在组装过程中,注意端子和绝缘体的正确安装顺序,避免错位导致的接触不良。

    5. 兼容性和支持


    - 兼容性:该产品可以与Samtec公司的其他产品如T-1S57-01系列和C-67系列配合使用。
    - 支持:厂商提供了详尽的技术文档和支持服务,确保用户能够获得最佳的使用体验。用户可以通过官方网站获取更多信息,或者联系技术支持团队解决具体问题。

    6. 常见问题与解决方案


    - 问题1:在接线过程中,导线未正确插入端子。
    - 解决方案:检查接线工具的使用方法,确保导线完全插入并紧固。
    - 问题2:产品经过长时间使用后,出现接触不良现象。
    - 解决方案:检查端子是否松动或腐蚀,必要时更换新的端子。

    7. 总结和推荐


    FFMD-XX-X-XX.XX-01-X双排针IDC电缆组件凭借其高密度连接、可靠的IDC技术和多样化的镀层选项,成为众多应用场景的理想选择。特别是在需要高性能、高稳定性的场合,如汽车电子和工业自动化领域,该产品展示了出色的性能表现和市场竞争力。因此,我们强烈推荐该产品作为连接解决方案的最佳选择。

FFMD-20-T-03.00-01N-R参数

参数
长*宽*高 76.2mm(长度)
零件状态 在售
包装方式 散装

FFMD-20-T-03.00-01N-R厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFMD-20-T-03.00-01N-R数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFMD-20-T-03.00-01N-R FFMD-20-T-03.00-01N-R数据手册

FFMD-20-T-03.00-01N-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
