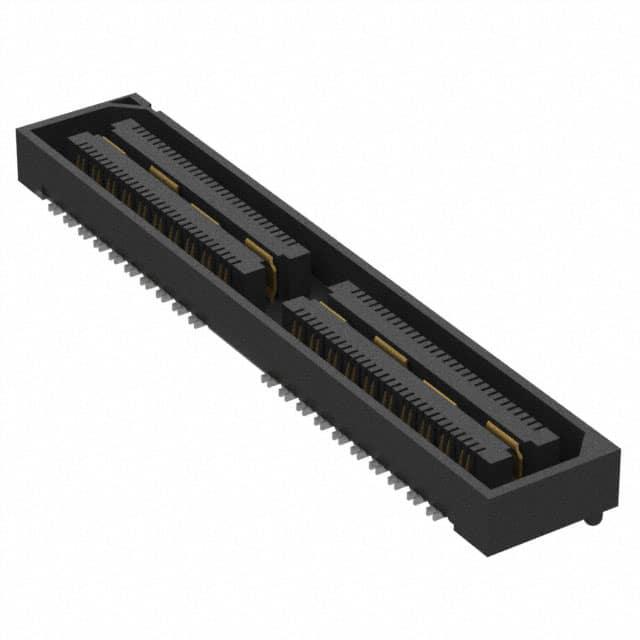

QSH-040-01-C-D-DP-A-K

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 80pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 1.27μm 金 SMD,P=0.5mm 贴片安装
供应商型号: QSH-040-01-C-D-DP-A-K-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-040-01-C-D-DP-A-K

QSH-040-01-C-D-DP-A-K概述

    高速接地平面插座:QSH系列

    产品简介


    QSH系列高速接地平面插座是专为高性能连接器设计的产品。这种连接器具有金属平面设计,可适用于电源或接地端口。采用刀片与弹簧触点的设计,能够提供出色的电气性能和可靠性。QSH系列产品广泛应用于电信、计算机网络、数据中心和其他需要高速信号传输的应用场景。

    技术参数


    - 规格型号:QSH–030–01–F–D–A,QSH–060–01–L–D–A–K,QSH–060–01–L–D–DP–A
    - 引脚间距:0.50 mm (0.0197")
    - 针距:–030, –060, –090(每组30个针)
    - 对数:–020, –040, –060(每组20对)
    - 接线方式:单端(–D),差分对(–D–DP)
    - 接触材料:磷青铜
    - 镀层:金或锡覆盖50 µ" (1.27 µm) 镍
    - 电流承载能力:每个引脚2 A(双引脚供电);接地平面25 A(单接地平面供电)
    - 工作温度范围:-55 °C至+125 °C
    - 电压等级:175 VAC(5 mm堆叠高度)
    - 最大插拔次数:100次
    - 铅含量合规:符合RoHS标准

    产品特点和优势


    QSH系列高速接地平面插座的独特之处在于其金属平面设计,为电源或接地提供了强大的支持。此外,该插座采用刀片与弹簧触点设计,确保了卓越的电气性能和稳定性。其高电流承载能力和宽泛的工作温度范围使其适用于各种严苛的环境条件。

    应用案例和使用建议


    - 应用案例:QSH系列插座广泛应用于电信基础设施和计算机网络系统,确保了这些系统在高速数据传输下的稳定性和可靠性。
    - 使用建议:在实际应用中,应注意保持插座与PCB的良好接触以确保其正常运行。对于需要较高插拔次数的应用场合,可以选择带latching选项的型号(如QSH–060–01–L–D–A–K),以增强机械强度和可靠性。

    兼容性和支持


    - 兼容性:QSH系列插座与Samtec的其他连接器产品具有良好的兼容性,特别是与UMPT/UMPS组合,可以灵活地实现电源和信号的两件式解决方案。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括产品质量认证和长期制造保证。客户如有特殊要求,可与Samtec的技术团队联系进行定制化设计。

    常见问题与解决方案


    1. 问:插座的最大插拔次数是多少?
    答:QSH系列插座的最大插拔次数为100次。如果需要更高的插拔次数,建议选择带latching选项的型号。

    2. 问:如何确定正确的插座型号?
    答:选择合适的插座型号需考虑引脚间距、引脚数量及接触材料等因素。建议访问Samtec官方网站查询详细规格并参考推荐的PCB布局指南。

    3. 问:插座是否符合RoHS标准?
    答:是的,QSH系列插座完全符合RoHS标准,符合环保要求。

    总结和推荐


    综上所述,QSH系列高速接地平面插座凭借其卓越的电气性能、高可靠性和广泛的适用性,成为高性能连接器市场的理想选择。无论是电信设备还是计算机网络,它都能提供稳定可靠的连接解决方案。因此,我强烈推荐该系列产品给追求高质量连接需求的用户。

QSH-040-01-C-D-DP-A-K参数

参数
类型 Differential Pair Array,Female
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 80pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 1.27μm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-040-01-C-D-DP-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
