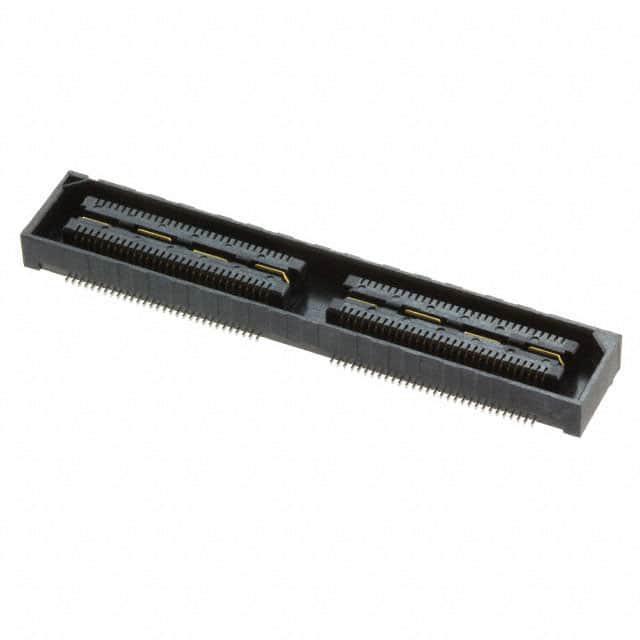

QSH-060-01-H-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排母 插座, QSH系列, 直角, 表面
供应商型号: 200-QSH06001HDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-H-D-A

QSH-060-01-H-D-A概述


    产品简介


    本文介绍了Samtec公司的一款高性能双排高密度插座装配组件(Double Row High Density Socket Assembly),型号为QSH-XXX-01-X-D-XXX-X-XX。这款产品广泛应用于电子设备的连接接口,尤其适合于需要高度可靠性和紧凑布局的应用场合,如通信设备、工业控制设备、医疗设备及航空航天等领域。

    技术参数


    - 引脚数:每行可配置的引脚数量为-030、-060、-090、-120、-150(具体视需求而定)。
    - 尺寸:具体尺寸根据实际配置而定,但通常遵循的标准尺寸为引脚间距0.1英寸(2.54毫米)。
    - 材料:绝缘体采用LCP(液晶聚合物),UL94V-0级阻燃等级,颜色为黑色;接触片及接地平面采用磷青铜。
    - 镀层选项:提供多种镀层选项,包括3微米选择性闪金镀层、10微米轻选性金镀层、30微米重选性金镀层等。
    - 包装方式:默认为盘装,可选配带卷装。
    - 其他选项:包括对齐销(Alignment Pins)、锁紧夹(Locking Clips)、导轨(Guide Posts)、摩擦锁定(Friction Locks)、保护断言(Retention)、卡扣(Latch)等不同附加功能。

    产品特点和优势


    QSH-XXX-01-X-D-XXX-X-XX的优势在于其高密度的设计,能够在有限的空间内提供更多的引脚数,从而满足复杂电路板的需求。此外,它的锁紧夹、导轨和对齐销等功能使其在安装时更加方便快捷,并且具有良好的机械稳定性。其独特的保护断言功能可以确保连接可靠性,适用于要求严苛的工业环境。

    应用案例和使用建议


    - 应用案例:在电信基础设施中,用于交换机和路由器之间的高速数据传输;在医疗设备中,用于精确的数据采集和处理。
    - 使用建议:安装前请检查所有引脚是否完好无损,并严格按照制造商提供的图纸和指南进行操作。对于使用锁紧夹的版本,建议采用手动放置以避免插入力过大造成损坏。

    兼容性和支持


    该产品与市场上常见的自动化贴装设备兼容,但需注意的是,由于插入力较大,使用锁紧夹选项时需手动安装。Samtec公司提供了全面的技术支持和售后服务,包括设计咨询、装配指导和技术培训等。

    常见问题与解决方案


    - 问题:安装过程中出现接触不良。
    - 解决方案:检查是否正确选择了引脚数和镀层选项,确认安装过程是否规范。如有必要,请联系Samtec客服获取进一步帮助。

    - 问题:产品表面有明显划痕或损伤。
    - 解决方案:查看是否在运输过程中发生碰撞或不当处理导致,应按照制造商的要求妥善保存和搬运。

    总结和推荐


    综上所述,QSH-XXX-01-X-D-XXX-X-XX是一款性能卓越、结构紧凑的高密度插座装配组件,适合在各种高要求环境中使用。其丰富的功能选项和可靠的机械性能使其在市场上具备很强的竞争优势。我们强烈推荐此产品给需要高效、稳定连接解决方案的客户。

QSH-060-01-H-D-A参数

参数
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 760nm
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
