FFSD-07-D-02.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 14 路, 美国线规 30 awg
供应商型号: SAM9350-ND
供应商: Digi-Key
标准整包数: 1

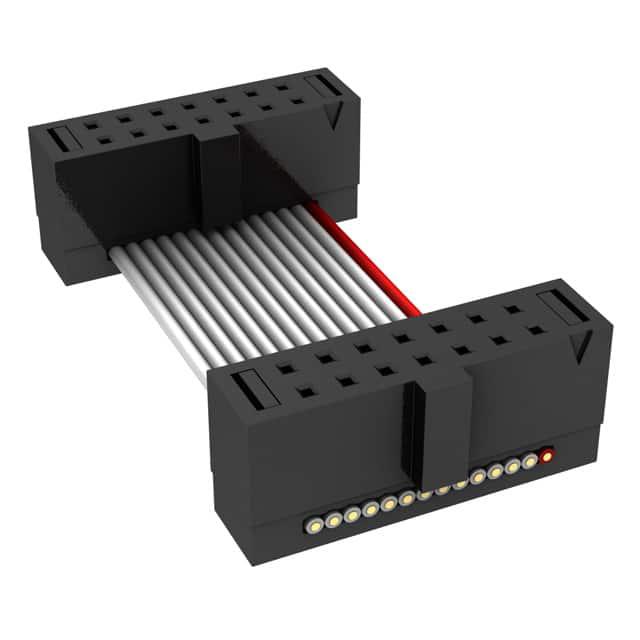

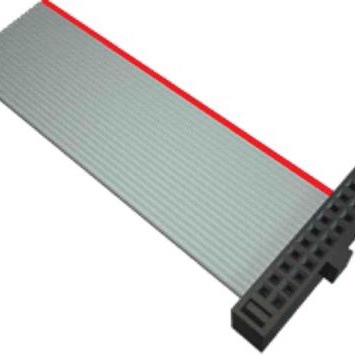

SAMTEC 矩形线缆 FFSD-07-D-02.00-01-N

FFSD-07-D-02.00-01-N概述


    产品简介


    电子元器件:双排IDC端子排
    本文描述的是由Samtec公司生产的双排IDC(绝缘位移连接器)端子排系列产品。这类电子元器件主要用于提供高效的电气连接解决方案,特别适用于需要高密度连接的场合。它们广泛应用于各种电子产品中,如计算机、通信设备、工业自动化设备和消费电子产品等领域。

    技术参数


    以下是双排IDC端子排的关键技术参数:
    - 电气特性:
    - 接触电阻:≤5mΩ
    - 工作电压:≤630V
    - 绝缘电阻:≥100MΩ
    - 耐压测试:630V/分钟
    - 电流传导:≤3A
    - 物理特性:
    - 材质:接触件采用铍铜材料,绝缘体为PBT材料,颜色为黑色
    - 镀层:接触件表面镀金厚度0.00001英寸,底镍厚度0.00005英寸,其余部分镀锡
    - 连接线:采用30AWG 7/38规格,带灰色PVC绝缘套的镀锡多股绞合导线
    - 尺寸:接触间距为0.050英寸(1.27mm),长度范围根据具体型号而定
    - 尺寸及安装方式:
    - 最小长度:1.00英寸(25.4mm)
    - 额外选项长度:至少4.00英寸(101.6mm)
    - 引脚样式:单引脚或双引脚可选
    - 极化:标准极化或不带极化可选

    产品特点和优势


    双排IDC端子排的主要特点是:
    - 高效连接:其独特的设计可以快速完成电气连接,节省安装时间。
    - 高可靠性:具有良好的电气特性和耐久性,能够在苛刻的环境下长期稳定运行。
    - 易于识别:每个连接位置都有明确标识,方便安装和维护。
    - 多种配置:可以根据具体需求选择不同的尺寸、引脚样式及极化选项,以适应不同的应用环境。

    应用案例和使用建议


    双排IDC端子排在多个领域的应用非常广泛。例如,在电信设备中,它们被用于连接高速信号线;在工业控制系统中,则可用于连接传感器和执行器。使用时应注意以下几点:
    - 在切割电缆时,确保导线不超过电缆绝缘层的25%厚度,以保持电缆的完整性。
    - 为了便于维护,建议将不同位置的连接线标记以区别。

    兼容性和支持


    双排IDC端子排系列是模块化的,可以与多种类型的连接器或电缆搭配使用。Samtec公司提供了全面的技术支持,包括详细的使用手册、在线培训资源以及客户服务,确保用户能够正确且高效地使用这些产品。

    常见问题与解决方案


    - 问题1:连接时出现短路或开路现象。
    - 解决方案:请确保所有连接都正确无误,检查是否有异物进入连接区域,并进行100%电气测试。
    - 问题2:端子排接触不良。
    - 解决方案:检查端子排与连接件是否紧密接触,必要时更换新的端子排。

    总结和推荐


    综上所述,双排IDC端子排是一款高可靠性的电气连接解决方案,适用于多种复杂的电子系统。其卓越的性能、灵活性和广泛的应用范围使其在市场上具备很强的竞争力。对于需要高效、可靠的电气连接的应用场景,强烈推荐使用这一系列的产品。

FFSD-07-D-02.00-01-N参数

参数
长*宽*高 50.8mm(长度)
零件状态 在售
包装方式 散装

FFSD-07-D-02.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-07-D-02.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-07-D-02.00-01-N FFSD-07-D-02.00-01-N数据手册

FFSD-07-D-02.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.452 ¥ 62.9694
10+ $ 6.0954 ¥ 51.0112
25+ $ 5.7138 ¥ 47.817
50+ $ 5.4409 ¥ 45.5332
100+ $ 5.1859 ¥ 43.3991
库存: 1209
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 62.96
直接购买
加入购物车
