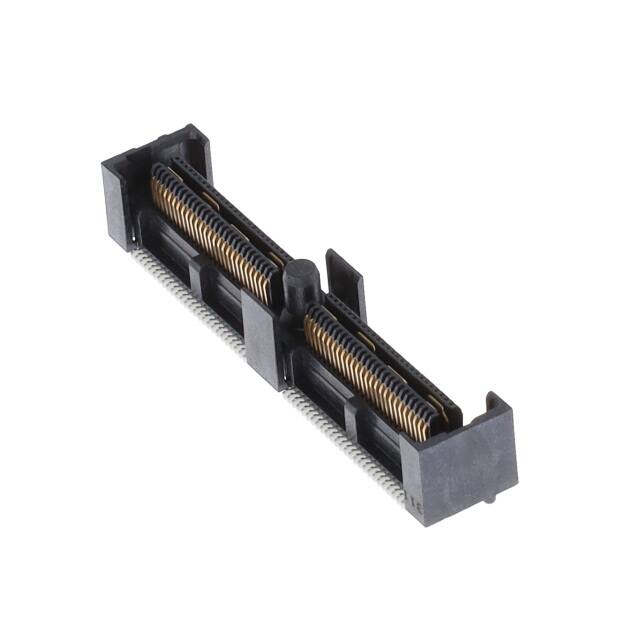

QFS-052-04.25-L-D-A-P-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 640μm 2 104pin 10mm,11mm,14mm 7.06mm 250nm 金 SMD,P=0.64mm 贴片安装 43.7mm(长度)*8.13mm(高度)
供应商型号: 4178266
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-052-04.25-L-D-A-P-TR

QFS-052-04.25-L-D-A-P-TR概述


    产品简介


    产品名称:QFS-XXX-XX.XX-XX
    产品类型:双排线端子连接器
    主要功能:
    - 提供稳定的信号、电源及射频传输路径。
    - 支持多种针数配置(如26针、52针、78针、104针、130针)。
    - 提供不同的镀层选项以适应不同应用需求。
    - 配备多种附加功能,例如对齐针、导向孔、功率组合选项等。
    应用领域:
    - 通信设备
    - 数据处理系统
    - 工业自动化
    - 医疗器械
    - 消费电子

    技术参数


    - 尺寸精度:
    - ±0.006英寸(0.15毫米)
    - ±0.004英寸(0.10毫米)
    - 镀层规格:
    - 金镀层厚度:30微英寸(0.76微米)
    - 镀锡层厚度:10微英寸(0.25微米)
    - 接口:
    - 单个引脚最大推力:0.5磅(0.23千克力)
    - 接地引脚最大推力:1磅(0.45千克力)
    - 工作环境:
    - 温度范围:-40°C到+85°C
    - 湿度范围:0%到95%非冷凝

    产品特点和优势


    - 高度可定制化: 支持多种针数配置和镀层选择,可以满足不同应用场景的需求。
    - 可靠连接: 通过精心设计的结构和材料选择,确保在复杂的工作环境下保持稳定可靠的连接。
    - 多功能性: 提供对齐针、导向孔等多种附加功能,简化装配过程,提高组装效率。
    - 高性能接触: 使用高导电率的材料(磷青铜),确保优秀的电气性能和长时间的使用寿命。

    应用案例和使用建议


    - 通信设备: 在交换机和路由器中用于数据传输,推荐使用镀金连接器以增强耐久性。
    - 医疗设备: 在医疗监控设备中用于传感器连接,推荐使用屏蔽和接地引脚以减少电磁干扰。
    - 工业自动化: 在机器视觉和工业控制设备中用于高速信号传输,建议使用低延迟和高带宽的连接器。

    兼容性和支持


    - 兼容性: 支持标准电路板厚度(0.062英寸和0.093英寸),适用于大部分标准电路板设计。
    - 支持和服务: SAMTEC公司提供详细的技术文档和客户支持服务,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:连接器安装后接触不良。
    - 解决方案: 检查安装工艺是否符合规范,确保引脚和焊盘位置准确,必要时重新焊接。
    - 问题2:连接器出现机械损坏。
    - 解决方案: 确保在组装过程中避免过度施力或不当的操作,如有损坏请及时联系供应商更换新的连接器。
    - 问题3:连接器电气性能不佳。
    - 解决方案: 检查所有连接器是否按照要求正确接地和屏蔽,如果需要请使用专业工具测试电气性能。

    总结和推荐


    总体而言,QFS-XXX-XX.XX-XX是一款高品质的双排线端子连接器,具备多种配置和功能,能够满足各种复杂的工程需求。它在通信设备、医疗设备和工业自动化等领域具有广泛的应用前景。因此,我们强烈推荐该产品给需要稳定可靠连接解决方案的工程师和采购人员。

QFS-052-04.25-L-D-A-P-TR参数

参数
板上高度 7.06mm
针脚数 104pin
接合堆叠高度 10mm,11mm,14mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
长*宽*高 43.7mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QFS-052-04.25-L-D-A-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-052-04.25-L-D-A-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-052-04.25-L-D-A-P-TR QFS-052-04.25-L-D-A-P-TR数据手册

QFS-052-04.25-L-D-A-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 97.8993
10+ ¥ 91.3726
25+ ¥ 89.741
50+ ¥ 89.741
100+ ¥ 88.1093
150+ ¥ 88.1093
450+ ¥ 88.1093
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 97.89
