ZF5S-20-01-T-WT-K-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 500μm 20pin 自然色 2.1mm FFC 1.8A 锡 底部 贴片安装 15.65mm(长度)*5.66mm(高度)
供应商型号: SR-ZF5S-20-01-T-WT-K-TR
供应商: 海外现货
标准整包数: 1825

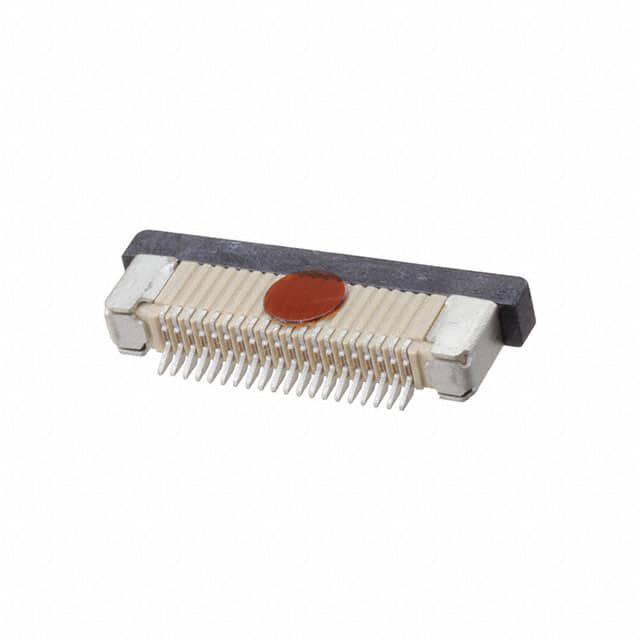

SAMTEC FFC/FPC连接器 ZF5S-20-01-T-WT-K-TR

ZF5S-20-01-T-WT-K-TR概述

    # 产品技术手册:零插入力(Zero Insertion Force, ZIF)连接器

    产品简介


    零插入力连接器是一种专为高密度互连需求设计的电子元件,适用于多种领域,如通信、计算机、消费电子等。这类连接器采用独特的零插入力结构设计,可以显著降低插拔过程中的接触电阻,延长连接器的使用寿命,并提供可靠的电连接性能。本手册将详细介绍ZF5S-XX-XX-X-WT-X-XX系列零插入力连接器的技术规格、应用及安装指导。

    技术参数


    主要技术规格
    - 接点数量:-04 至 -50
    - 铅风格:
    - -01:使用 C-297-01-T
    - -02:使用 C-297-03-T
    - -03:使用 C-297-02-T 和 C-297-04-T
    - 镀层规范:-T:纯锡,磨砂表面
    - 焊接端子:使用 WT-60-01-T
    - 选项:-K:聚酰亚胺垫片(仅限-03铅风格)
    性能参数
    - 封装:
    - 空白:管装(参见注释8)
    - -TR:带卷盘(参见注释9和10)
    - -FR:整卷带卷盘(参见注释9和10)
    - 材料规格:
    - 壳体:LCP,自然色
    - 活动部件:LCP,黑色
    - 接触件:磷青铜
    - 焊接端子:黄铜
    工作环境
    - 公差范围:非累积容差
    - 最大毛刺允许量:0.025 mm [0.0010 in]
    - 最小推动力:6 OZ
    - 共面性:包括尾部和焊接端子
    - 焊接端子保留力:6 OZ
    - 断裂毛刺不得超过:0.18 mm [0.007 in],且必须保持附着状态

    产品特点和优势


    ZF5S-XX-XX-X-WT-X-XX系列零插入力连接器的主要特点是其独特的零插入力设计,这使得插拔过程更加轻松,同时保证了优异的电气性能。其紧凑的设计使其非常适合于空间受限的应用场景,例如移动设备和小型电子设备。此外,连接器材料的选择也确保了长期使用的可靠性和耐用性。

    应用案例和使用建议


    应用场景
    - 通信设备:用于数据传输线缆的接口。
    - 计算机硬件:主板上的内存模块插槽。
    - 消费电子:智能手机、平板电脑等设备内部的连接器。
    使用建议
    - 在安装过程中,确保严格按照制造商提供的说明进行操作,以避免损坏连接器。
    - 由于采用零插入力设计,建议使用适当的工具辅助插拔操作,以进一步减少对连接器的损害。
    - 定期检查连接器的状态,特别是在高振动或高温环境下使用时,确保连接器始终处于良好状态。

    兼容性和支持


    兼容性
    - 其他电子元件:需根据具体应用场景选择匹配的连接器和电缆。
    - 标准封装:遵循 Samtec 包装效率标准 (SPES),可通过 www.samtec.com 获取更多信息。
    支持和维护
    - 厂商提供了全面的支持服务,包括安装指南、维护手册和技术咨询。用户可以通过官方网站(www.samtec.com)获取更多技术支持资源。

    常见问题与解决方案


    常见问题
    1. 插拔困难
    - 解决办法:确认连接器和电缆是否正确匹配,检查是否有异物阻碍。
    2. 接触不良
    - 解决办法:清洁连接器接触面,确保没有氧化或污垢。
    3. 频繁故障
    - 解决办法:更换磨损或损坏的连接器,定期进行系统维护和检查。

    总结和推荐


    综上所述,ZF5S-XX-XX-X-WT-X-XX系列零插入力连接器凭借其优越的设计和材料选择,在各类高密度互连应用中表现卓越。其出色的插拔体验和可靠性使其成为众多领域的首选。我们强烈推荐此款连接器用于需要高性能、高可靠性的应用场景。
    如果您有任何疑问或需要进一步的帮助,请联系制造商获得详细支持。

ZF5S-20-01-T-WT-K-TR参数

参数
间距 500μm
外壳颜色 自然色
板上高度 2.1mm
触头镀层
针脚数 20pin
扁平柔性类型 FFC
连接器/触头类型 底部
端接 焊盘
额定电流 1.8A
长*宽*高 15.65mm(长度)*5.66mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZF5S-20-01-T-WT-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-20-01-T-WT-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-20-01-T-WT-K-TR ZF5S-20-01-T-WT-K-TR数据手册

ZF5S-20-01-T-WT-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
