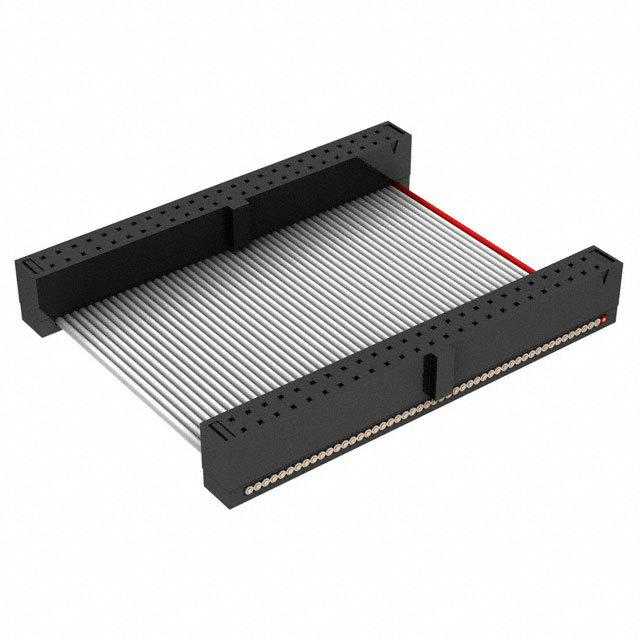

FFSD-25-D-08.50-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述:
供应商型号: Q-FFSD-25-D-08.50-01-N
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形线缆 FFSD-25-D-08.50-01-N

FFSD-25-D-08.50-01-N概述


    产品简介


    本电子元器件是FFSD系列双排女性IDC接线端子组件,主要用于连接30AWG 7/38规格的带状电缆。该系列产品具有高可靠性和优良的电气性能,广泛应用于计算机、电信设备、工业控制系统以及各类需要高效信号传输的领域。

    技术参数


    - 产品型号: FFSD-XX-X-XX.XX-01-X-X-XXX
    - 尺寸规格:
    - 长度:最小1.00英寸(25.4毫米),采用Daisy Chain时最小长度为4.00英寸(101.6毫米)
    - 宽度:50.8毫米(2.00英寸)以上,以1.00毫米(25.4毫米)为增量
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PBT),耐火等级UL94V-0
    - 接触材料: 百分百铜铍合金(BeCu)
    - 电镀: 金层厚度0.000010英寸,镍层厚度0.000050英寸,剩余部分为0.000200英寸锡层
    - 耐压测试: 630伏高压测试,无短路和开路现象
    - 应力释放: 可承受5磅(约22牛顿)直拉力

    产品特点和优势


    FFSD系列IDC端子组件在设计上具备多方面的优势,其独特的功能如下:
    - 反向布线(Reverse Wiring): 支持通过选择不同的选项来实现,确保正确连接。
    - 多位置选择(Multiple Position Options): 按需定制,从-02到-25位可选,提供灵活的配置选择。
    - 极化标志(Polarization Notch): 在某些型号中提供,确保正确的安装方向。
    - 应力释放(Strain Relief): 增加组件的耐用性和可靠性,特别适用于长时间使用的环境。

    应用案例和使用建议


    FFSD系列IDC端子组件主要应用于自动化控制设备、数据通信系统和工业自动化领域。例如,在一个自动化装配线中,使用FFSD端子可以高效地完成电缆连接,同时提高系统的可靠性和可维护性。
    使用建议:
    - 安装过程中注意反向布线和极化标志的位置,以确保正确连接。
    - 进行高压测试(Hi-Pot Test)时,遵循制造商提供的标准操作程序。
    - 对于长距离的电缆应用,优先考虑较长长度的选项以确保稳定连接。

    兼容性和支持


    FFSD系列IDC端子组件与市场上常见的带状电缆相兼容,如30AWG 7/38规格的电缆。此外,该产品还提供一系列的可选配置,满足不同客户的需求。关于技术支持和维护服务,用户可通过Samtec公司的官方网站获取详细信息。

    常见问题与解决方案


    1. 问:如何处理电缆过长的情况?
    答:根据手册中的说明,在切割电缆时,应确保导体不超出电缆绝缘层,且连续和非连续的切割比例符合工艺指标。
    2. 问:如何检查组件是否合格?
    答:所有组件均需经过100%的电气短路和开路测试,并通过630伏高压测试。
    3. 问:如何进行应力释放?
    答:组件在组装完成后,可使用专门的应力释放选项,确保承受一定量的直拉力而不损坏。

    总结和推荐


    综上所述,FFSD系列IDC端子组件以其出色的电气性能、丰富的配置选项以及可靠的机械结构,在工业应用中表现出色。对于需要高可靠性的自动化和通信设备而言,FFSD系列是值得信赖的选择。强烈推荐给正在寻找高质量电缆连接解决方案的工程师和技术采购人员。
