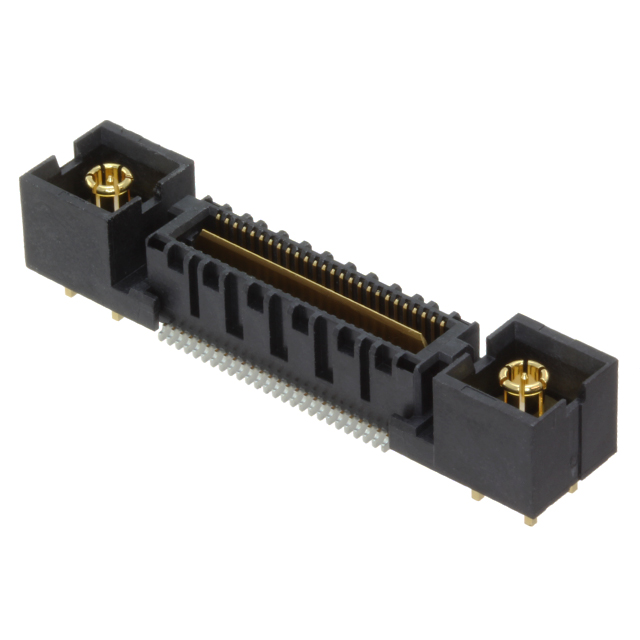

QMS-026-05.75-L-D-RF1

厂牌: SAMTEC
产品描述: 焊盘 640μm 2 52pin SMD,P=0.64mm 贴片安装 36.2mm(长度)*7.52mm(高度)
供应商型号: 3664778
供应商: element14
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QMS-026-05.75-L-D-RF1

QMS-026-05.75-L-D-RF1概述


    产品简介


    本产品是一款高性能的电子连接器组件,主要用于各种电路板之间的信号和电源传输。它适用于广泛的应用领域,如通信设备、工业自动化、医疗设备和消费电子产品等。此产品具备多种选项配置,可以灵活应对不同的设计需求。

    技术参数


    - 公差规格:除非另有说明,所有尺寸以英寸为单位。精度要求如下:
    - `.XX`: ±0.01 英寸(±0.3 毫米)
    - `.XXX`: ±0.005 英寸(±0.13 毫米)
    - `.XXXX`: ±0.0020 英寸(±0.051 毫米)
    - 端子规格:每个位置具有独特的排列方式,例如 `-026`、`-052`、`-078`、`-104` 和 `-130`,其中某些配置(如 ` = NOT TOOLED`)未提供。
    - 导电材料:终端和接地平面采用磷青铜制造,绝缘材料为液晶聚合物(LCP),并符合 UL 94V-0 等级,颜色为黑色。
    - 包装:标准包装为托盘(适用于部分配置)。其他配置可以选择带卷或满卷带卷封装。

    产品特点和优势


    1. 多样的配置选择:用户可以根据具体的应用需求选择合适的配置,从而满足不同的性能和环境要求。
    2. 卓越的电气性能:由于采用了高品质的材料和精密的制造工艺,保证了优异的信号传输和电源稳定性能。
    3. 便捷的安装和维护:多种定位辅助选项,如引导柱(Guide Post),简化了安装过程,提升了用户体验。
    4. 良好的兼容性:适用于不同厚度的电路板,并且可以通过选择不同的连接方式(如 RF、RT、PC)实现多功能集成。

    应用案例和使用建议


    本产品在多种设备中得到了广泛应用,包括高密度电路板、高速信号传输系统和高频无线通信模块等。在使用时,建议根据实际需要选择合适的配置选项,并确保所选配置与系统设计相匹配。
    - 通信设备:在5G基站和无线路由器中作为信号和电源连接的关键部件。
    - 医疗设备:用于便携式监护仪和诊断设备中,确保稳定的数据传输和电力供应。
    - 工业自动化:应用于工业机器人和控制面板,提供可靠的信号传输和电源管理。

    兼容性和支持


    - 兼容性:适用于多种电路板类型,包括不同厚度的PCB板(如0.062英寸和0.093英寸)。
    - 支持和服务:制造商提供了详细的安装指南和技术支持服务,以确保客户能够顺利进行安装和调试。

    常见问题与解决方案


    1. 问题:如何正确安装引导柱(Guide Post)?
    - 解决方案:参照安装手册,先检查引脚的位置,然后按照指定的方向插入引导柱。确保其与电路板上的孔精确对齐。
    2. 问题:如何选择合适的镀层规格?
    - 解决方案:根据应用环境选择适当的镀层规格。例如,在信号密集型应用中可选择金镀层以减少电阻损耗;在高压应用中选择厚镀层以增加耐久性。

    总结和推荐


    总体而言,这款电子连接器组件具备出色的性能和丰富的配置选项,适用于广泛的工业和消费类应用。其卓越的电气性能和可靠性使其在市场上具有很强的竞争优势。我们强烈推荐此产品给需要高效可靠连接解决方案的用户。

QMS-026-05.75-L-D-RF1参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 640μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 52pin
触头镀层 - 柱(配接) -
长*宽*高 36.2mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
