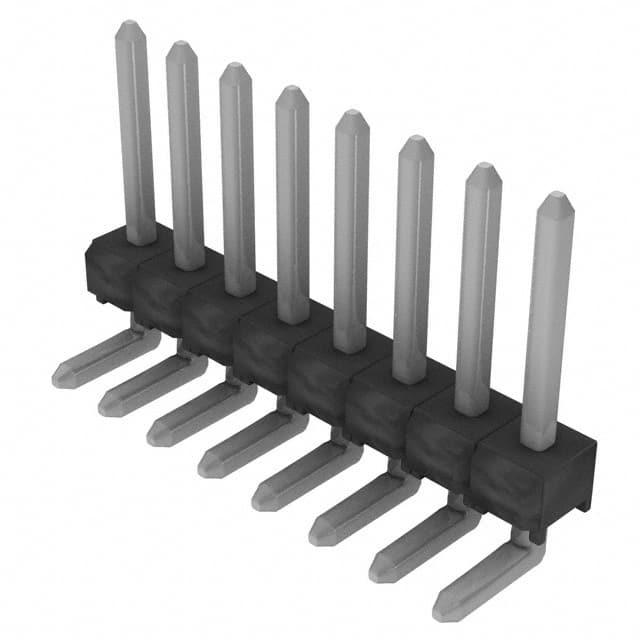

TSW-108-25-T-S-RA

厂牌: SAMTEC
产品描述: 2.54mm间距8p单排排针, TSW系列
供应商型号: TSW-108-25-T-S-RA
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-108-25-T-S-RA

TSW-108-25-T-S-RA概述


    产品简介


    本文档详细介绍了SAMTEC公司生产的系列连接器。这类连接器广泛应用于电信、计算机、工业自动化等多个领域。主要特点包括多行排列、多种引脚配置和灵活的定制选项,能够满足各种复杂的设计需求。

    技术参数


    - 精度:
    - `.XX`:精度为0.01英寸(0.3毫米)
    - `.XXX`:精度为0.005英寸(0.13毫米)
    - `.XXXX`:精度为0.0020英寸(0.051毫米)
    - 公差:
    - 除非另有说明,尺寸均以英寸表示。
    - 表面处理:
    - `-G`:接触区镀金10微英寸,尾部镀金3微英寸。
    - `-T`:接触区和尾部采用雾面锡。
    - `-S`:接触区选择性镀金30微英寸,尾部雾面锡。
    - `-H`:接触区重金选择性镀金30微英寸,尾部镀金3微英寸。
    - `-L`:接触区轻镀金选择性镀金10微英寸,尾部雾面锡。
    - `-F`:接触区闪镀金选择性镀金3微英寸,尾部雾面锡。
    - `-E`:接触区超重金选择性镀金50微英寸,尾部镀金3微英寸(仅限特定型号)。
    - `-TL`:接触区和尾部采用90/10(+/-5%)锡铅合金。
    - `-TM`:接触区和尾部采用雾面锡。
    - `-SM`:接触区选择性镀金30微英寸,尾部雾面锡。
    - `-LM`:接触区轻镀金选择性镀金10微英寸,尾部雾面锡。
    - `-FM`:接触区闪镀金选择性镀金3微英寸,尾部雾面锡。
    - `-SS`:接触区条带选择性镀金30微英寸,尾部雾面锡(仅限直插式引脚)。
    - 机械特性:
    - 最小推力:3磅。
    - 最大高度变化:0.005英寸(0.13毫米),直插式选项不适用。
    - 转动和偏摆公差:所有位置的最大转偏2°。

    产品特点和优势


    该系列连接器具有高精度的机械加工能力,能够在高密度布局下保持稳定的电气性能。其多样化的镀层选项(如选择性镀金)可满足不同应用环境下的要求。此外,其紧凑的设计和模块化配置使得系统集成更为方便。

    应用案例和使用建议


    该连接器适用于需要高密度引脚且体积紧凑的应用场景,例如服务器机箱、交换机和路由器等。为了确保最佳性能,建议在安装过程中严格按照图纸进行装配,并注意对齐精度和锁紧装置的正确使用。此外,对于需要特定镀层的应用,建议选择对应的镀层选项以保证良好的电气接触和耐腐蚀性能。

    兼容性和支持


    该连接器具有良好的兼容性,可以与其他标准的电子元件配合使用。SAMTEC公司提供了详尽的技术支持文档和售后服务,确保用户能够在使用过程中得到充分的技术支持。

    常见问题与解决方案


    - 问题:安装时连接器未能完全插入。
    - 解决方案:检查是否有异物阻塞或未正确对准,重新按照图纸进行装配。
    - 问题:电气测试时出现断路。
    - 解决方案:检查连接器镀层是否完好无损,确认所有接点都正确插入并接触良好。

    总结和推荐


    总的来说,SAMTEC公司的这款连接器凭借其高精度、丰富的镀层选项以及良好的兼容性,在多个领域都有出色的表现。对于需要高密度引脚且追求高性能的用户来说,这是一款值得推荐的产品。希望本手册能帮助您更好地理解和使用这一系列产品。

TSW-108-25-T-S-RA参数

参数
针脚数 8pin
触头镀层 - 配接
排数 1
间距-配接 2.54mm
额定电流 6.3A
类型 Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 -
颜色 黑色
长*宽*高 20.32mm(长度)*12.51mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
