FFMD-25-01

厂牌: SAMTEC
产品描述: Samtec 排线, FFMD 系列
供应商型号: 1976570
供应商: 海外现货
标准整包数: 16

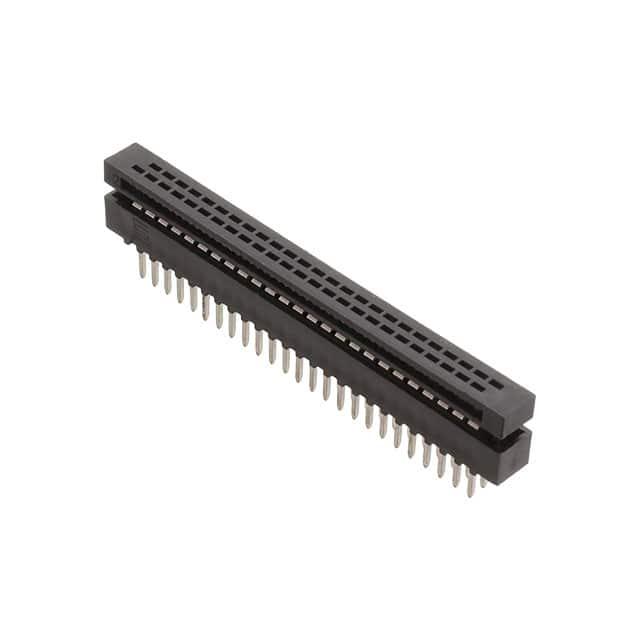

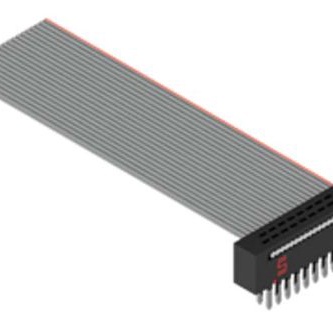

SAMTEC 矩形连接器 - 板载/直接线对板 FFMD-25-01

FFMD-25-01概述


    产品简介


    本技术手册描述了一种名为FFMD-XX-X-XX.XX-01-X的电子元器件——双排IDC电缆组件。这种IDC电缆组件主要应用于需要高速数据传输和信号连接的领域,如通信设备、工业自动化、医疗设备及消费电子产品等。它通过高效的插拔机制实现了快速可靠的连接,特别适用于需要频繁拆装的应用场合。

    技术参数


    | 参数名称 | 描述 |

    | 针位数量 | 从-03到-25针位 |
    | 引脚样式 | 双端、单端、转移端(选择性) |
    | 组装长度 | 最小2.00英寸(50.8mm) |
    | 转移选项 | 带缺口极化(仅适用于转移端组装) |
    | 表面处理选项 | 标准、反向布线、打孔、分层布线、减震(可选) |
    | 材料 | 绝缘材料:PBT,黑色;接触材料:铍铜;终端材料:磷青铜 |
    | 导线规格 | 30 AWG,7/38,镀锡,绞合,带PVC绝缘 |
    | 组装测试 | 100%短路和开路电子测试、100%耐压测试(630V) |
    | 减震性能 | 可承受5磅(22N)直线拉力 |

    产品特点和优势


    FFMD-XX-X-XX.XX-01-X具备以下独特功能和优势:
    - 高可靠性:采用高效连接设计,确保在频繁拆装的环境中依然保持良好的连接稳定性。
    - 灵活性:提供多种组装和表面处理选项,可根据不同应用需求进行定制。
    - 耐用性:耐压测试和减震测试证明其具有较高的机械和电气稳定性。
    - 便捷安装:简易的插拔设计使其易于安装和维护,大大降低了安装成本和时间。

    应用案例和使用建议


    应用案例:
    该IDC电缆组件广泛应用于各种数据传输设备中,例如在工业控制系统中作为信号传输线缆,在医疗设备中用于监控设备间的连接,在通信系统中用于高速数据传输等。
    使用建议:
    - 在剪切电缆时,导体不应超出电缆绝缘层,否则可能影响电气性能。
    - 对于长度小于12.5英寸的产品,公差应为±0.125英寸,其他长度应为±1%。

    兼容性和支持


    该产品与多种标准IDC连接器和其他相关电子元器件兼容。制造商提供了详细的使用说明和技术支持,确保客户能够充分利用其功能并进行有效的维护。

    常见问题与解决方案


    1. 问题:如何处理导体超出绝缘层的问题?
    - 解决方案:严格按照说明书操作,确保导体不超过电缆厚度的25%-50%。

    2. 问题:在测试过程中发现短路现象,如何排查?
    - 解决方案:检查所有连接点是否正确安装,确认导线无破损,进行重新测试。

    总结和推荐


    综上所述,FFMD-XX-X-XX.XX-01-X是一款集高可靠性和灵活应用于一体的双排IDC电缆组件,适用于多种高速数据传输和信号连接的应用场合。其多样化的设计和优良的性能使其在市场上具有较强的竞争力。我们强烈推荐此产品给需要高效稳定连接解决方案的用户。

FFMD-25-01参数

参数
电缆间距 640μm
排数 2
触头镀层
电缆端接 IDC
针脚数 50pin
触头镀层厚度 -
类型 Ribbon Cable
颜色 黑色
长*宽*高 35.94mm(长度)*3.05mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

FFMD-25-01厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
