首页  >  产品百科  >  QTH-060-03-L-D-A-K

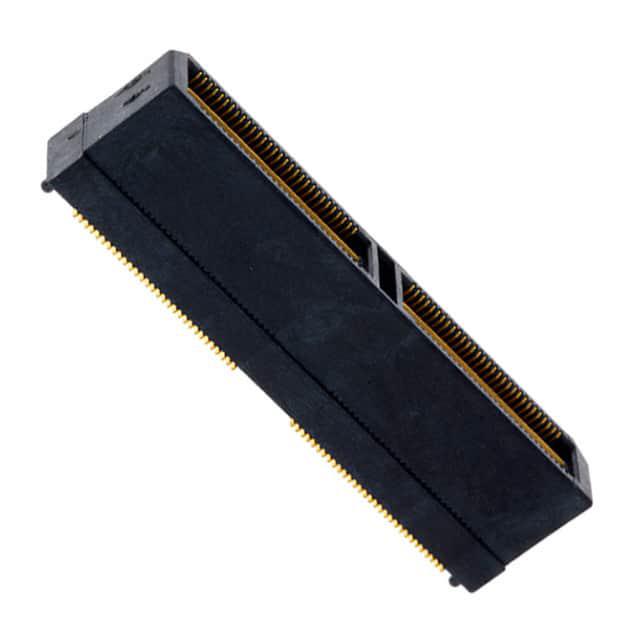

QTH-060-03-L-D-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: N-QTH-060-03-L-D-A-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QTH-060-03-L-D-A-K

QTH-060-03-L-D-A-K概述

    QTHH-30-XX-D-XX 高速双排终端组装件

    产品简介


    QTHH-30-XX-D-XX 是一款由 Samtec 公司设计的高速双排终端组装件。它主要应用于各种高速电路连接场合,如电信、数据中心、工业自动化和消费电子产品。该组件采用精密制造工艺,提供可靠且高效的电连接,适用于高频信号传输的应用场景。

    技术参数


    - 物理尺寸:
    - 宽度:0.5mm
    - 长度:可定制(具体尺寸请参考相关图纸)

    - 电气特性:
    - 工作电压:最高 50V
    - 最大电流:2A/针
    - 电阻:最大 10mΩ
    - 工作环境:
    - 温度范围:-40°C 至 +85°C
    - 湿度范围:5% 至 95% RH
    - 机械特性:
    - 插拔寿命:≥500次
    - 锁定机制:提供多种锁定选项(如 LC 锁定、FL 锁定)

    产品特点和优势


    QTHH-30-XX-D-XX 的主要特点如下:
    1. 高可靠性:采用双锁结构设计,确保连接稳定可靠。
    2. 高性能:专为高频信号传输设计,减少信号损耗,提高传输质量。
    3. 多选项:提供多种附加功能选项(如抗振动垫片、定位销等),以满足不同应用需求。
    4. 兼容性强:支持多种封装形式,易于集成到现有系统中。

    应用案例和使用建议


    QTHH-30-XX-D-XX 广泛应用于各类电信设备、数据中心交换机、路由器及存储设备。为了确保最佳性能,建议在设计时考虑以下几点:
    - 环境温度控制:在高温环境下使用时,注意散热措施,避免过热。
    - 信号完整性:使用高质量电缆,减少信号衰减和干扰。
    - 定期检查:定期进行插拔寿命测试,确保连接可靠性。

    兼容性和支持


    QTHH-30-XX-D-XX 可与其他标准规格的高速连接器配合使用,广泛兼容市场上主流的 PCB 设计。Samtec 提供详尽的技术支持和售后服务,确保客户能够顺利部署和使用该产品。此外,该产品可以通过定制服务来适应特殊需求,详情请咨询销售代表。

    常见问题与解决方案


    1. 问题:连接器接触不良,导致信号传输不稳定。
    - 解决方案:检查是否正确安装锁紧机制,确认无异物进入连接区域,重新插入并确保稳固。
    2. 问题:插拔次数不足就出现接触失效。
    - 解决方案:使用前确认是否已达到额定插拔寿命,如有疑问请咨询供应商进行更换。

    总结和推荐


    QTHH-30-XX-D-XX 高速双排终端组装件凭借其高可靠性、高性能和广泛的适用性,在各类高速信号传输场景中表现出色。通过提供多种附加功能和定制服务,Samtec 确保了产品在复杂环境下的稳健表现。对于需要高性能、高可靠性的客户而言,这款连接器是理想的解决方案。强烈推荐在项目中选用此款产品。

QTH-060-03-L-D-A-K参数

参数
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 120pin
长*宽*高 40.01mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-03-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-03-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTH-060-03-L-D-A-K QTH-060-03-L-D-A-K数据手册

QTH-060-03-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 14.416 ¥ 122.536
库存: 28
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 980.28
直接购买
加入购物车
