首页  >  产品百科  >  QTE-040-03-L-D-A

QTE-040-03-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针 板对板连接器, QTE系列, 直角, 表面
供应商型号: SR-QTE-040-03-L-D-A
供应商: 海外现货
标准整包数: 1

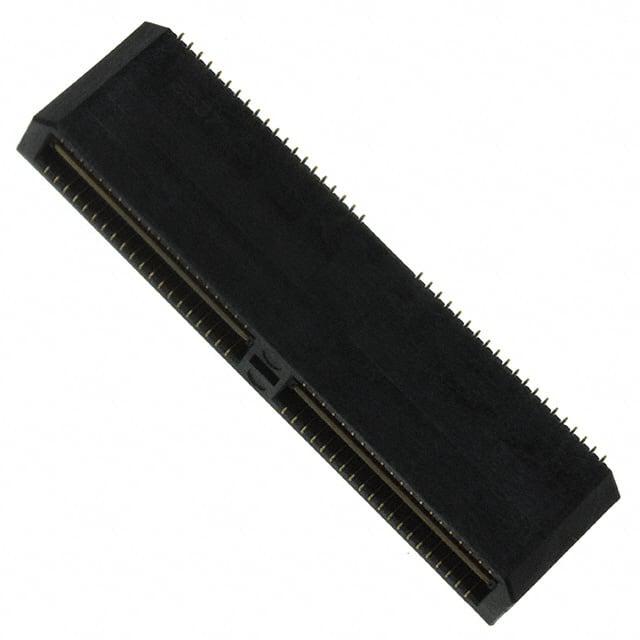

SAMTEC 矩形连接器 - 外壳 QTE-040-03-L-D-A

QTE-040-03-L-D-A概述

    电子元器件产品技术手册

    产品简介


    本产品为一款高密度双排高性能终端装配(High-Density Double Row High-Speed Terminal Assembly),广泛应用于多种电子设备中,如通讯设备、工业控制、计算机外围设备等。该产品设计用于高速数据传输和可靠连接,以满足现代电子产品对高性能和可靠性的需求。

    技术参数


    - 规格尺寸:单个终端间距0.1英寸至1.151英寸不等。
    - 位置数量:每行可配置20到100个位置。
    - 材质:绝缘材料采用UL94V-0等级的液晶聚合物(LCP);终端和接地平面材料为磷青铜。
    - 镀层选项:提供3μ"金闪镀层(Flash Gold)、10μ"轻镀金(Light Gold)、30μ"重镀金(Heavy Gold)、50μ"电解抛光选择性镀金(Selective Gold)及锡铅合金镀层等多种镀层选项。
    - 引脚样式:共九种引脚样式,可根据具体应用需求进行选择。
    - 安装方式:提供锁扣(Locking Clip)、导轨(Guide Post)、螺丝固定(Screw Down)、摩擦锁(Friction Lock)等多种安装选项。

    产品特点和优势


    该产品具有以下特点和优势:
    - 高可靠性:通过严格的设计测试,确保在复杂工作环境下也能稳定工作。
    - 多样的定制化选择:提供了多种镀层、引脚样式和安装选项,方便客户根据自身需求进行选择。
    - 高效的信号传输:特别设计的双排高密度终端结构,提高了数据传输的速度和稳定性。
    - 良好的热稳定性:采用高温下仍能保持稳定性能的材料,适用于各种温度条件下的应用。

    应用案例和使用建议


    - 通讯设备:用于数据传输速率要求较高的网络路由器、交换机等。
    - 工业控制:在需要高可靠性和长寿命的场合,如工厂自动化控制系统中。
    - 计算机外设:作为电脑内部连接组件,例如主板与显卡之间的连接。
    使用建议:
    - 对于需要频繁插拔的应用,建议选择带有锁扣(Locking Clip)的版本,以增加连接的稳固性。
    - 在高振动环境中,推荐使用带有摩擦锁(Friction Lock)的设计,进一步增强连接的稳定性。
    - 对于大电流需求的应用,应优先考虑具有更大直径引脚的产品,确保良好的电流传导能力。

    兼容性和支持


    该产品与其他主流电子元器件高度兼容,能够无缝集成到现有系统中。厂商提供全面的技术支持和售后服务,包括但不限于产品选型指导、样品提供、定制开发等服务。具体详情请咨询官方客服获取更多信息。

    常见问题与解决方案


    1. 问题:在组装过程中发现锁扣无法正常工作。
    - 解决方法:检查是否正确选择了带有锁扣选项的型号,并确保按照手册中的说明正确安装。
    2. 问题:安装后发现接触不良。
    - 解决方法:首先确认是否选择了适当的镀层选项,其次检查终端与电路板的焊接质量,必要时可尝试重新焊接。
    3. 问题:无法找到合适尺寸的包装选项。
    - 解决方法:与厂商联系获取更多包装选择信息,厂商可以根据客户需求提供定制化的包装方案。

    总结和推荐


    总体来看,这款双排高密度终端装配产品以其出色的性能、灵活的定制能力和广泛的适用范围,在市场上具有很高的竞争力。无论是通讯设备、工业控制还是计算机外设等领域,它都能提供可靠的数据传输和稳定的连接保障。强烈推荐给需要高性能连接解决方案的各类电子产品制造商。

QTE-040-03-L-D-A参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 80pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-040-03-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-03-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTE-040-03-L-D-A QTE-040-03-L-D-A数据手册

QTE-040-03-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 14.2 ¥ 121.126
130+ $ 10.8625 ¥ 92.6571
195+ $ 9.75 ¥ 83.1675
455+ $ 7.525 ¥ 64.1883
2340+ $ 5.3 ¥ 45.209
6370+ $ 4.9 ¥ 41.797
13780+ $ 4.5375 ¥ 38.7049
库存: 195
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 7873.19
