首页  >  产品百科  >  HSEC8-130-01-S-DV-A

HSEC8-130-01-S-DV-A

厂牌: SAMTEC
产品描述: Samtec 边缘连接器, HSEC8-DV系列, 2行, 60路, 0.8mm 节距, 表面 安装, 母
供应商型号: SR-HSEC8-130-01-S-DV-A
供应商: 海外现货
标准整包数: 1

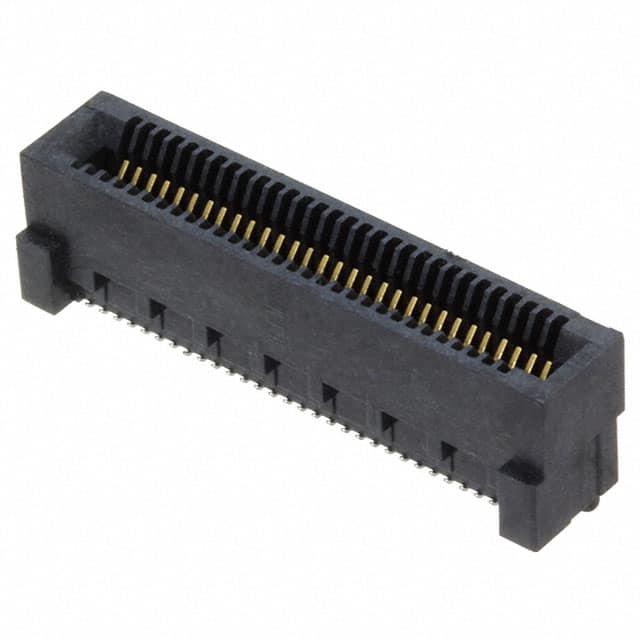

SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-130-01-S-DV-A

HSEC8-130-01-S-DV-A概述

    高速边缘连接器技术手册解析
    本手册提供了高速边缘连接器(HSEC8-1XXX-XX-XX-DV-X-XX-X-XX)的技术规格、产品特点及其应用领域的详细信息。请在引用时注意,此文档包含机密和专有信息,仅限授权人员阅读和使用。

    1. 产品简介


    产品类型:高速边缘连接器
    主要功能:用于高速信号传输和互连应用,支持多种电气特性及多种安装方式,以满足不同需求。
    应用领域:广泛应用于通信、计算机、消费电子等领域,特别是在需要高密度互连和快速数据传输的应用场景中。

    2. 技术参数


    - 卡厚规格:-01为1.57mm(0.062in),-03为2.36mm(0.093in)
    - 排数:10至100个位置(仅限10的倍数)
    - 尾部镀层:可以选择选择性金镀层、重型金镀层、轻型金镀层、选择性金镀层与锡复合镀层
    - 其他选项:包括通过式(PASS THROUGH)、板锁(BOARD LOCK)、导向轨(GUIDE RAILS)、焊片(WELD TAB)及两种类型的锁紧机构(LATCHING & ECDP LATCHING)

    3. 产品特点和优势


    - 多样的配置选项:可以根据不同的应用需求进行高度定制,如不同卡厚、位置数、尾部镀层等。
    - 高可靠性:提供多种锁紧和导向机制,确保连接的稳定性和可靠性。
    - 适应性强:适用于各种工作环境和条件,适合于快速发展的技术和多样化的产品设计。
    - 高效传输:设计支持高密度信号传输,确保高速数据传输的需求得到满足。

    4. 应用案例和使用建议


    案例分析:本连接器常用于高速数据传输系统中,如数据中心、服务器和路由器。这些应用需要可靠的数据交换能力,而本连接器能够提供高效的信号传输和可靠的物理连接。
    使用建议:根据实际应用中的具体需求,合理选择尾部镀层和其他附加选项,以优化连接器的性能。同时,在安装过程中注意按照手册要求操作,确保最佳的使用效果。

    5. 兼容性和支持


    兼容性:此连接器可与不同厚度的边缘卡配合使用,且可根据需要选择不同的尾部镀层和附件。此外,该连接器还支持通过式和焊片等特殊配置。
    支持和维护:制造商提供了详细的安装指南和技术支持服务,帮助客户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:连接不稳定
    解决方法:检查锁紧机构是否正确安装,确保所有连接部件已完全固定。

    - 问题:信号传输质量不佳
    解决方法:确认选择合适的尾部镀层,确保良好的电气接触性能。

    - 问题:机械磨损过快
    解决方法:建议定期检查并清洁连接器,避免灰尘和杂质进入影响使用寿命。

    7. 总结和推荐


    综上所述,HSEC8-1XXX-XX-XX-DV-X-XX-X-XX连接器具备优良的设计、强大的功能以及广泛的适用范围,是实现高速信号传输的理想选择。无论是在数据中心、服务器还是其他任何需要高性能互连解决方案的应用中,它都能够发挥出色的表现。因此,强烈推荐在相关项目中使用此款连接器。
    请注意,本文档中的所有信息均受版权保护,未经Samtec, Inc.的明确书面同意不得泄露或复制。

HSEC8-130-01-S-DV-A参数

参数
长*宽*高 28.6mm(长度)*7mm(宽度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

HSEC8-130-01-S-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-130-01-S-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-130-01-S-DV-A HSEC8-130-01-S-DV-A数据手册

HSEC8-130-01-S-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 5.1 ¥ 43.503
140+ $ 4.85 ¥ 41.3705
490+ $ 3.7625 ¥ 32.0941
980+ $ 3.4 ¥ 29.002
2450+ $ 2.675 ¥ 22.8178
6440+ $ 1.9375 ¥ 16.5269
17360+ $ 1.8 ¥ 15.354
库存: 172
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 3045.21
