QTE-020-02-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 40pin 8mm 7.26mm 76nm 金 SMD,P=0.8mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 3748213
供应商: 海外现货
标准整包数: 1

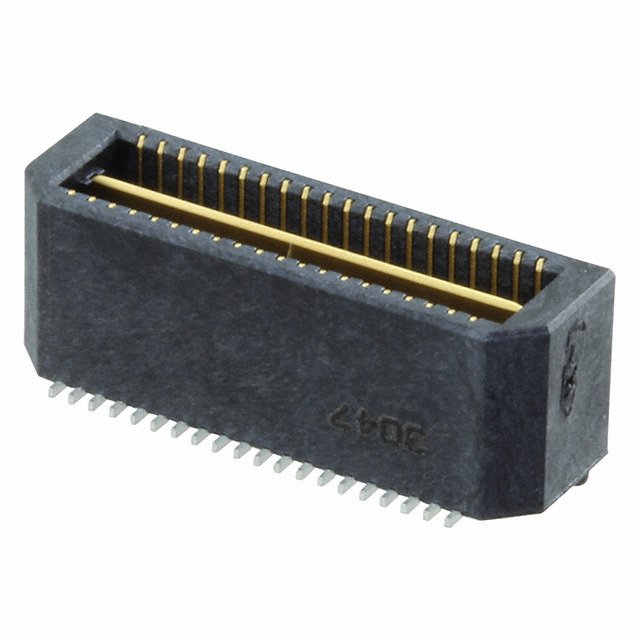

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-02-F-D-A

QTE-020-02-F-D-A概述


    产品简介


    本产品为高可靠性、高性能的双排高密度终端组件(Double Row High Density Terminal Assembly),型号为QTE-XXX-XX-XXX-D-XXX-X-XX。适用于多种电子设备和系统,广泛应用于通信、计算机、消费电子等领域。此组件具有出色的机械和电气性能,可提供稳定的连接和可靠的信号传输,是现代电子设计的理想选择。

    技术参数


    - 型号:QTE-XXX-XX-XXX-D-XXX-X-XX
    - 绝缘材料:LCP,UL94V-0等级;颜色:黑色
    - 终端材料:磷青铜
    - 接地平面材料:磷青铜
    - 每行引脚数:可选020、040、060、080、100
    - 引脚样式:多种选项可选,如01至09等
    - 包装方式:可选盘装(TR)或散装(FR)
    - 插拔力:最小终端保留力8盎司(OZ),最小接地平面保留力1磅(LB)
    - 引脚镀层:可选电镀金、轻镀金、重镀金等多种选项
    - 插入力:最大偏差为±0.002英寸(0.05毫米)
    - 工作温度范围:未明确提及,但推测应在商业级或工业级范围内

    产品特点和优势


    - 高密度设计:每行可容纳高达100个引脚,适用于需要高密度连接的应用场合。
    - 材料优质:采用磷青铜作为终端和接地平面材料,确保长期稳定性和可靠性。
    - 灵活的镀层选择:提供了多种镀层选项,以适应不同环境下的使用需求。
    - 多样化的选项:支持多种安装和固定选项,如锁定夹(LC)、导向柱(GP)、螺钉固定(SD)等,增强了产品的适用性。
    - 高机械强度:最小终端保留力8盎司,确保了连接的稳定性。

    应用案例和使用建议


    应用案例
    1. 通信设备:用于路由器、交换机等设备中的高速数据连接。
    2. 计算设备:应用于服务器主板上的电源和数据接口。
    3. 消费电子产品:用于智能手表、智能手机等便携式设备中的传感器和接口连接。
    使用建议
    - 环境条件:建议在工业或商业环境中使用,避免极端温度和湿度。
    - 操作注意事项:在安装过程中需注意锁定夹(LC)选项不可与自动放置设备一起使用,建议手动安装。

    兼容性和支持


    - 兼容性:该产品支持多种标准引脚样式和包装方式,易于与其他制造商的产品兼容。
    - 支持服务:制造商提供全面的技术支持和服务,包括安装指导、故障排除和维修等。

    常见问题与解决方案


    - 问题一:插拔力不足
    - 解决方案:检查是否正确选择了适合的镀层和引脚样式。如仍存在问题,建议联系技术支持。

    - 问题二:接触不良
    - 解决方案:检查终端和接地平面的装配情况,确保没有变形或损坏。如仍未解决问题,可能需要更换组件。

    总结和推荐


    综上所述,QTE-XXX-XX-XXX-D-XXX-X-XX双排高密度终端组件具有高密度、高可靠性和多选项的特点,适合多种应用场景。其优异的机械和电气性能使其成为现代电子设计的理想选择。我们强烈推荐这款产品给那些寻求高性能连接解决方案的客户。

QTE-020-02-F-D-A参数

参数
针脚数 40pin
接合堆叠高度 8mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 7.26mm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTE-020-02-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-02-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-02-F-D-A QTE-020-02-F-D-A数据手册

QTE-020-02-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.3991
260+ ¥ 18.3991
520+ ¥ 18.0646
1040+ ¥ 18.0646
5005+ ¥ 18.0646
库存: 7
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.39
