FTSH-113-01-L-DV-K-P-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距26p双排排针 线对板连接器, FTSH系列, 直角, 通孔安装
供应商型号: AV-A-SATFTSH11301LDVK!A
供应商: Avnet
标准整包数: 1

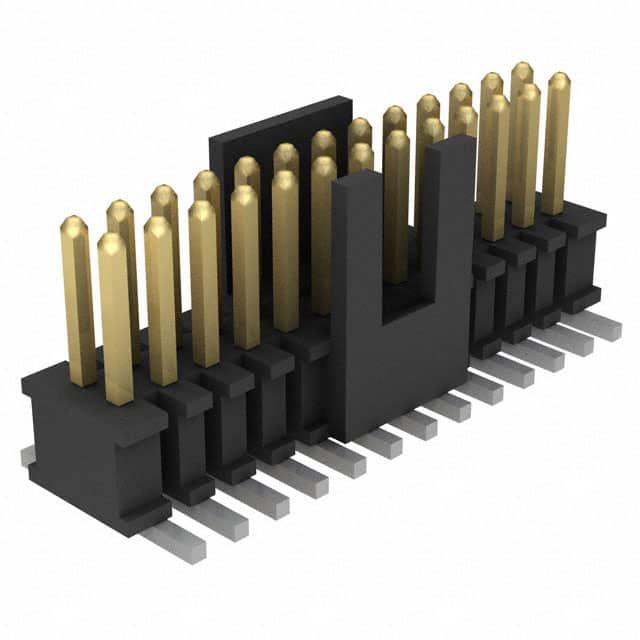

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-113-01-L-DV-K-P-TR

FTSH-113-01-L-DV-K-P-TR概述


    产品简介


    本产品是一款名为FTSH-1XX-XX-XXX-DV的双垂直表面贴装终端条带(Double Vertical Surface Mount Terminal Strip),主要应用于高密度连接器领域。此产品提供从2至50个位置的选项,每个位置之间的间距为0.050英寸(1.27毫米)。该终端条带主要用于电子设备的电路板连接,具有优秀的电气性能和机械稳定性。

    技术参数


    - 位置数:-02 至 -50(每行)
    - 引脚样式:
    - -01: 0.120英寸(3.05毫米)
    - -02: 0.075英寸(1.91毫米)
    - -03: 0.065英寸(1.65毫米)
    - -04: 0.150英寸(3.81毫米)
    - -05: 0.170英寸(4.32毫米)
    - -14: 0.150英寸(3.81毫米)

    产品特点和优势


    1. 高可靠性:该产品采用了精密的模具成型工艺,确保每个接触点的高度一致性和精确度。
    2. 多样化设计:支持多种引脚样式和选择项,以适应不同应用场景的需求。
    3. 兼容性:适用于各种高密度连接器的设计,提供多种封装选项(如管装和带卷式包装)以满足不同客户的需要。
    4. 易于集成:提供了丰富的附件和选项,如定位销、锁定扣、引脚导向等,使装配更加简便高效。

    应用案例和使用建议


    应用案例
    - 工业控制:适用于各类自动化控制系统中的接线端子连接。
    - 通信设备:在路由器、交换机等通信设备中用于信号传输接口。
    - 消费电子:用于手机、平板电脑等消费电子设备的内部电路板连接。
    使用建议
    - 在进行安装时,请务必遵循制造商提供的安装指南,以确保所有引脚正确无误地插入到对应的孔位中。
    - 考虑到产品的工作环境,建议使用带有防尘盖的连接器来提高防护等级。

    兼容性和支持


    - 兼容性:FTSH-1XX-XX-XXX-DV可以与FFSD系列产品配套使用,但需注意部分选项不兼容自动放置。
    - 支持服务:SAMTEC公司为该产品提供全面的技术支持和服务,包括在线文档、用户指南和技术咨询服务。

    常见问题与解决方案


    - 问题一:如何防止引脚弯曲?
    - 解决方案:在组装过程中使用适当的夹具固定引脚,并避免剧烈震动或外力冲击。

    - 问题二:如何识别正确的引脚位置?
    - 解决方案:参考产品的设计图纸和安装指南,确保每个引脚都按设计图纸的要求进行正确安装。

    总结和推荐


    综上所述,FTSH-1XX-XX-XXX-DV双垂直表面贴装终端条带具有较高的可靠性、多样化的设计和丰富的兼容性,是一款值得推荐的产品。无论是在工业控制还是消费电子领域,它都能发挥出色的性能表现。对于需要高密度连接器解决方案的应用场景,强烈推荐使用这款产品。

FTSH-113-01-L-DV-K-P-TR参数

参数
触头镀层 - 配接
排数 2
防护等级 -
触头镀层厚度 - 配接 250nm
类型 Cuttable,Header,Push-Pull
颜色 黑色
额定电流 3.4A
间距-配接 1.27mm
针脚数 26pin
长*宽*高 16.51mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FTSH-113-01-L-DV-K-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-113-01-L-DV-K-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-113-01-L-DV-K-P-TR FTSH-113-01-L-DV-K-P-TR数据手册

FTSH-113-01-L-DV-K-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
