IPBT-110-H1-T-D-RA-GP

厂牌: SAMTEC
产品描述: 4.19mm间距20p双排排针, IPBT系列, 直角, 通孔安装
供应商型号: 200-IPBT110H1TDRAGP
供应商: Mouser
标准整包数: 1

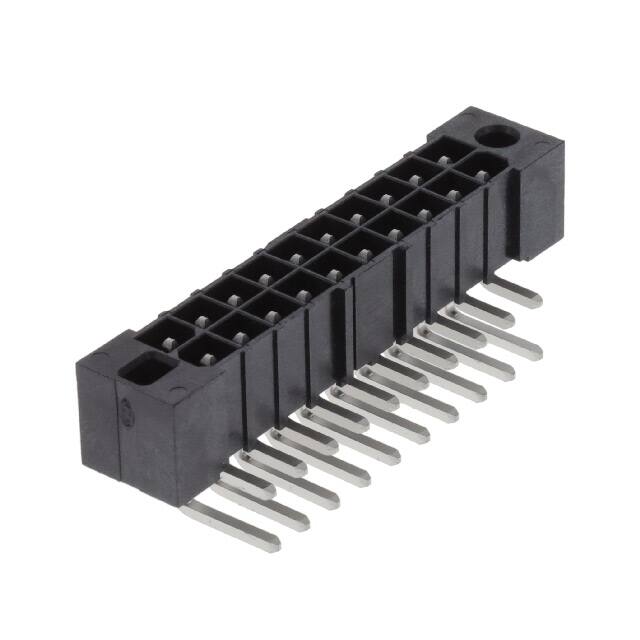

SAMTEC 矩形连接器 - 针座 - 公插针 IPBT-110-H1-T-D-RA-GP

IPBT-110-H1-T-D-RA-GP概述


    产品简介


    IPBT系列隔离终端电源接头是一种专门设计用于工业和电子产品应用的高性能连接器。这些接头采用了先进的技术,提供可靠的电连接,适用于多种设备,如工业控制系统、自动化系统、通信设备和医疗设备等。该系列接头具有独特的机械锁定机制和独立屏蔽的针脚设计,确保了高稳定性和安全性。

    技术参数


    - 绝缘材料: 黑色液态结晶聚合物
    - 接触材料: 高铜合金
    - 镀层: 锡覆盖50微英寸(1.27微米)镍
    - 操作温度范围: -55°C到+105°C
    - 电压额定值: 400 VAC/565 VDC
    - 标准爬电距离:
    - 单行:3.66毫米 (.144")
    - 双行:3.63毫米 (.143")
    - 标准间隙: 3.05毫米 (.120")
    - RoHS合规: 是
    - 无铅焊锡: 是
    - 位置数量:
    - 单行:02, 03, 04, 05, 08, 10, 15(仅限-D)
    - 双行:02, 03, 04, 05, 08, 10(仅限-S)

    产品特点和优势


    IPBT系列隔离终端电源接头具有以下几个显著的特点和优势:
    1. 独立屏蔽针脚: 确保每个针脚都有独立的屏蔽,减少电磁干扰和信号串扰。
    2. 机械锁定机制: 通过特定的设计,确保连接稳固可靠,不易松脱。
    3. 耐温性能: 操作温度范围宽泛,适合各种恶劣环境的应用。
    4. 高电流承载能力: 不同针脚数对应不同的电流承载能力,满足不同应用需求。
    5. 环保材料: 符合RoHS标准,使用无铅焊锡,符合绿色环保要求。

    应用案例和使用建议


    IPBT系列隔离终端电源接头适用于各种应用场景,如工业控制、自动化设备和通信设备。在实际应用中,可以根据需要选择合适的针脚数和镀层选项。对于一些特殊应用场景,如高温环境或高电磁干扰环境下,建议选用更高级别的绝缘材料和镀层以确保稳定性和可靠性。
    使用建议:
    - 安装前检查: 在安装前仔细检查接头和插座的外观是否有损伤或异物。
    - 正确接线: 根据具体应用选择正确的接线方式和针脚数,确保信号传输的稳定性。
    - 环境适应性: 根据工作环境选择合适的绝缘材料和镀层。

    兼容性和支持


    IPBT系列隔离终端电源接头可与IPBS系列隔离终端电源插座配套使用。此外,该系列接头还可与PMSD、PMSS电缆连接器兼容。Samtec公司提供全面的技术支持和服务,包括产品咨询、定制服务和技术文档下载。客户可以通过邮件联系技术支持团队(asp@samtec.com)获取帮助。

    常见问题与解决方案


    1. 问:如何确保IPBT接头安装牢固?
    - 答: 使用机械锁定机制,确保接头完全插入插座,再通过锁定装置固定。定期检查锁定装置的状态,确保其正常工作。
    2. 问:接头的电流承载能力是否会因环境温度变化而降低?
    - 答: 会。温度升高会导致接头内部电阻增加,从而影响电流承载能力。建议在高温环境下使用更高性能的接头,或采取散热措施以保持良好的电流传输性能。
    3. 问:如何避免接头出现接触不良的情况?
    - 答: 定期清洁接头的针脚和插座孔,确保无灰尘和异物附着。在安装时,检查针脚是否有变形或损坏,必要时进行更换。

    总结和推荐


    IPBT系列隔离终端电源接头是一款高性能的电子连接器,具备出色的稳定性和可靠性。其独特的机械锁定机制、独立屏蔽针脚和广泛的适用性使其在市场上具有很强的竞争优势。建议在对电流稳定性和可靠性有较高要求的应用场景中使用该系列接头,以确保设备的安全运行。

IPBT-110-H1-T-D-RA-GP参数

参数
触头镀层厚度 - 配接 -
颜色 黑色
排数 2
间距-配接 4.2mm
触头镀层 - 配接
针脚数 20pin
类型 Header,Locking Ramp
防护等级 -
额定电流 10.3A
长*宽*高 54.17mm(长度)*17.32mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPBT-110-H1-T-D-RA-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPBT-110-H1-T-D-RA-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPBT-110-H1-T-D-RA-GP IPBT-110-H1-T-D-RA-GP数据手册

IPBT-110-H1-T-D-RA-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8065 ¥ 32.1649
30+ $ 3.4668 ¥ 29.2945
50+ $ 3.3588 ¥ 28.3819
100+ $ 3.0996 ¥ 26.1916
500+ $ 2.8455 ¥ 24.0445
1000+ $ 2.625 ¥ 22.1813
2500+ $ 2.268 ¥ 19.1646
库存: 80
起订量: 1 增量: 1
