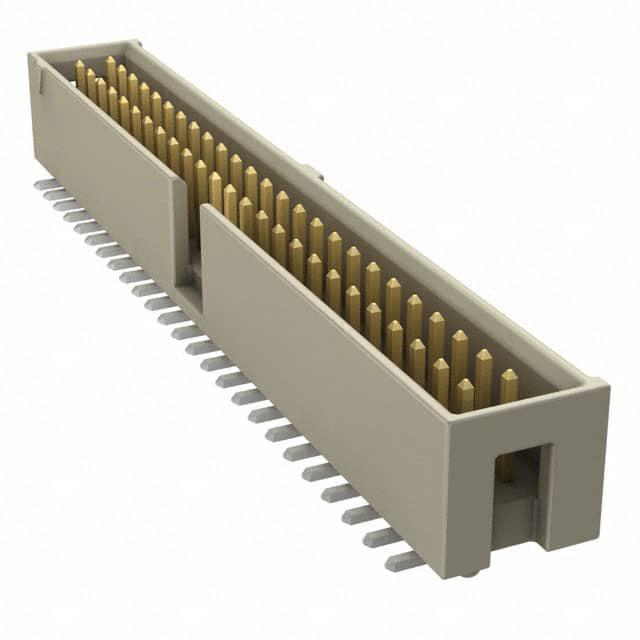

HTST-125-01-L-DV

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 50pin 3.4A 250nm 金 贴片安装 71.12mm(长度)*11.18mm(高度)
供应商型号: 200-HTST12501LDV
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTST-125-01-L-DV

HTST-125-01-L-DV概述


    产品简介


    本手册介绍了几种不同系列的电子连接器,包括TST、HTST和ZST系列。这些连接器主要用于电缆和板间连接,广泛应用于电信、工业自动化、医疗设备和其他需要高可靠性的应用领域。每种连接器均具有独特的设计特点,以适应不同的安装和应用需求。

    技术参数


    以下列出了每个系列的主要技术规格:
    | 系列 | 插针数/行 | 额定电流(金/锡) | 工作温度范围 | 绝缘电阻 | 电压等级 |
    |
    | TST | 5-36 | 3.4A/2pin | -55°C~+125°C (Au), -55°C~+105°C (Sn) | 5000 MΩ min | 425 VAC/600 VDC |
    | HTST | 5-36 | 3.4A/2pin | -55°C~+125°C (Au), -55°C~+105°C (Sn) | 5000 MΩ min | 425 VAC/600 VDC |
    | ZST | 5-36 | 3.4A/2pin | -55°C~+125°C (Au), -55°C~+105°C (Sn) | 5000 MΩ min | 425 VAC/600 VDC |

    产品特点和优势


    这些连接器的设计旨在提供更高的可靠性,通过优化绝缘材料、插针材料及表面处理工艺来确保长期稳定性能。特别值得注意的是,这些连接器在高温下的表现优异,这使其成为工业应用的理想选择。此外,它们还符合RoHS标准,环保且易于维护。

    应用案例和使用建议


    应用案例
    这些连接器在多种场景下均有广泛应用,如电信基站、工业自动化系统和医疗监测设备。例如,在电信基站中,它们可用于连接天线和传输设备,以确保数据信号的高效传输。
    使用建议
    为了提高机械稳定性,建议在安装过程中配合使用机械板固定夹,特别是在使用镀金或选择性镀金连接器时。对于需要较高机械强度的应用,建议优先考虑HTST系列,因为其采用的LCP材料能更好地抵抗高温环境的影响。

    兼容性和支持


    这些连接器可与IDSD系列匹配使用。此外,还可根据客户需求提供定制化解决方案,但必须事先获得Samtec公司的批准并附带客户特定图纸说明。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头与插座接触不良 | 检查是否有足够的插入力,重新插拔 |
    | 连接器损坏 | 更换损坏部件或整个连接器 |
    | 接触电阻过高 | 清理插针,确保无氧化层 |

    总结和推荐


    综上所述,TST、HTST和ZST系列连接器凭借其高可靠性、宽工作温度范围以及良好的兼容性,成为了市场上极为抢手的产品。特别是对于需要长时间稳定运行的应用场景,这些连接器无疑是理想的选择。因此,我们强烈推荐使用这些系列的连接器。

HTST-125-01-L-DV参数

参数
触头镀层 - 配接
颜色 -
排数 2
间距-配接 2.54mm
额定电流 3.4A
防护等级 -
触头镀层厚度 - 配接 250nm
针脚数 50pin
类型 Header,Push-Pull
长*宽*高 71.12mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
