BSW-105-04-G-S

厂牌: SAMTEC
产品描述: Breakaway,Push-Pull,Receptacle 2.54mm 1 5pin 3A 510nm 金 黑色 底座安装,通孔安装 13.21mm(长度)*5.08mm(高度)
供应商型号: 200-BSW10504GS
供应商: Mouser
标准整包数: 1

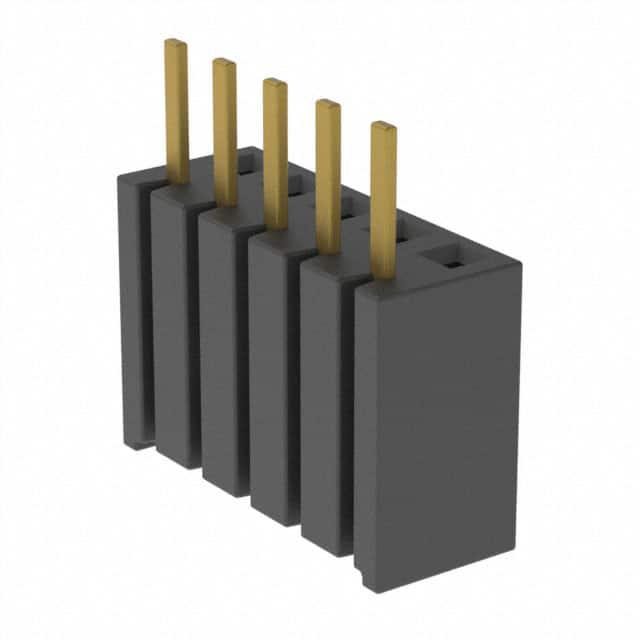

SAMTEC 矩形连接器 - 针座 - 插座/母插口 BSW-105-04-G-S

BSW-105-04-G-S概述

    BSW系列电子元器件技术手册

    产品简介


    BSW系列是由Samtec公司生产的底板安装插座条,适用于单行和双行配置。这些插座条采用0.100英寸(2.54毫米)的标准间距,主要用于低剖面连接和高温焊接应用。BSW系列广泛应用于电信、工业控制、医疗设备和消费电子等多个领域。

    技术参数


    - 引脚排列:2至36个引脚
    - 引脚间距:0.100英寸(2.54毫米)
    - 插入深度:3.68毫米(0.145英寸)至6.35毫米(0.250英寸)
    - 绝缘材料:黑色热塑性塑料
    - 绝缘电阻:最小值为5000兆欧姆
    - 接触材料:磷青铜
    - 电镀:金或锡(覆盖50微英寸镍)
    - 工作温度范围:
    - 使用金电镀时:-55°C至+125°C
    - 使用锡电镀时:-55°C至+105°C
    - 耐电压:1000 VRMS @ 60 Hz
    - 认证:符合RoHS标准,仅限波峰焊接

    产品特点和优势


    1. 双面操作:BSW系列插座条可以方便地通过底部焊接到电路板上,并且可以从同一侧进行焊接和插拔操作,大大提高了安装的灵活性和便利性。
    2. 低剖面设计:这些插座条适用于需要低剖面连接的应用场合,如便携式设备和空间受限的系统。
    3. 高可靠性:BSW系列采用磷青铜材料并经过特定电镀处理,确保了长期使用的可靠性和稳定性。

    应用案例和使用建议


    1. 电信设备:在高速电信网络设备中,BSW系列可以用于接口板和背板之间的连接,提供稳定的信号传输。
    2. 工业控制:在工业自动化控制系统中,BSW系列适用于多层电路板间的信号连接,提升系统的可靠性和耐用性。
    3. 消费电子:在便携式电子产品中,由于其低剖面设计,BSW系列非常适合于小型化和轻量化的设计需求。
    使用建议:
    - 确保电路板的布局符合BSW系列的推荐设计规范,以避免电气干扰和连接问题。
    - 在焊接过程中应遵循制造商的指导,确保正确的焊接温度和时间,以避免损坏元器件。

    兼容性和支持


    BSW系列与TSW、MTSW、HTSW、MTLW、TSM、EW、ZW、HW、DW、PHT系列底板安装插头兼容。Samtec公司提供全面的技术支持和售后服务,客户可以在其官方网站www.samtec.com获取详细的使用说明和CAD模型。

    常见问题与解决方案


    1. 问题:如何正确选择电镀类型?
    - 解决方案:如果需要更高的连接可靠性和耐腐蚀性,建议选择金电镀。对于成本敏感的应用,可以选择锡电镀。
    2. 问题:焊接过程中出现虚焊怎么办?
    - 解决方案:检查焊接温度和时间是否符合要求,确保焊接点充分熔融且无气泡。
    3. 问题:连接不稳定怎么办?
    - 解决方案:确认插头和插座之间的连接是否正确,确保插针完全插入,并清洁连接器表面以去除氧化物或其他污染物。

    总结和推荐


    总体而言,BSW系列电子元器件凭借其低剖面设计、高可靠性以及广泛的兼容性,成为多种应用场合的理想选择。特别是在对空间要求较高和高可靠性至关重要的环境中,BSW系列表现出色。因此,强烈推荐使用BSW系列电子元器件。

BSW-105-04-G-S参数

参数
颜色 黑色
排数 1
防护等级 -
类型 Breakaway,Push-Pull,Receptacle
额定电流 3A
间距-配接 2.54mm
触头镀层厚度 - 配接 510nm
针脚数 5pin
触头镀层 - 配接
长*宽*高 13.21mm(长度)*5.08mm(高度)
安装方式 底座安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

BSW-105-04-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BSW-105-04-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC BSW-105-04-G-S BSW-105-04-G-S数据手册

BSW-105-04-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4265 ¥ 20.5039
50+ $ 1.804 ¥ 15.2438
100+ $ 1.4256 ¥ 12.0463
500+ $ 1.2204 ¥ 10.3124
1000+ $ 0.918 ¥ 7.7571
2000+ $ 0.798 ¥ 6.7431
5000+ $ 0.5985 ¥ 5.0573
10000+ $ 0.4095 ¥ 3.4603
库存: 64
起订量: 1 增量: 1
