首页  >  产品百科  >  FFSD-04-D-06.00-01

FFSD-04-D-06.00-01

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 8 路, 灰色
供应商型号: 1966748
供应商: 海外现货
标准整包数: 1

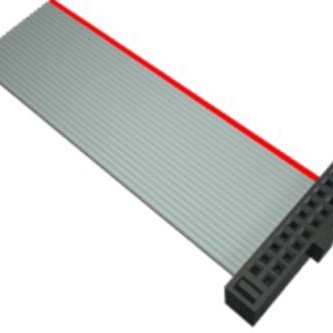

SAMTEC 矩形线缆 FFSD-04-D-06.00-01

FFSD-04-D-06.00-01概述

    FFSD 系列电子元器件技术手册

    1. 产品简介


    FFSD系列电子元器件是高性能的双排女性IDC(绝缘位移连接)组件。它们被广泛应用于各种电子系统中,如通信设备、计算机网络和工业自动化控制系统。FFSD系列的特点在于其优良的电性能和机械稳定性,使其在严苛的应用环境中也能保持稳定运行。

    2. 技术参数


    - 装配长度:包含附加选项长度,所有带有-D"XX"的选项最小为4.00英寸[101.6毫米],其他选项最小为1.00英寸[25.4毫米]。
    - 端子样式:单端-S,双端-D。
    - 公差:尺寸以英寸为单位,除非另有说明。
    - 接触材料:铍铜(BeCu)。
    - 导线规格:30 AWG,7/38绞合镀锡导线,灰色PVC绝缘层。
    - 引脚间距:0.050英寸[1.27毫米]。
    - 镀层选项:
    - 标准镀层:0.000010英寸金覆0.000050英寸镍。
    - 接触区镀金:10μ",30μ" 或 3μ" 金,其余区域镀0.000200英寸锡。
    - 绝缘体材料:聚对苯二甲酸丁二醇酯(PBT),UL94V-0等级,黑色。
    - 测试:全部组件必须进行100%短路和开路电气测试;630伏高电压测试。

    3. 产品特点和优势


    FFSD系列具备以下几个显著的优势:
    - 电气性能:优良的接触电阻和低噪声特性,确保信号传输的稳定性。
    - 机械稳定性:具有出色的耐热和抗冲击性能,能够在广泛的温度范围内正常工作。
    - 安装便捷:支持多种安装选项,如反向接线(-RW)、中止接线(-RN1, -RN2)、链式安装(-D"XX")等。
    - 兼容性强:可与多种标准连接器和电路板设计无缝集成。
    - 可靠性高:所有产品均通过严格的生产和质量控制流程,确保长期可靠的运行。

    4. 应用案例和使用建议


    - 通信设备:FFSD系列可以用于交换机、路由器和光纤通信设备中,以实现高效的数据传输。
    - 计算机网络:适用于服务器和工作站的内部连接,确保高速数据传输的稳定性和可靠性。
    - 工业自动化:在工业控制系统中,FFSD系列可以用于传感器和执行器之间的信号传输。
    使用建议:
    - 在安装过程中,请严格按照手册中的步骤操作,确保每个连接器都正确对齐和固定。
    - 对于高密度应用,建议采用链式安装方式(-D"XX"),以节省空间并提高布线效率。
    - 在焊接或压接过程中,务必使用适当的工具和技术,避免损坏导线或连接器。

    5. 兼容性和支持


    FFSD系列与其他标准IDC连接器具有良好的兼容性,能够与常见的电路板和电缆配对使用。SAMTEC公司提供全面的技术支持,包括详细的安装指南、故障排查手册以及在线客服。

    6. 常见问题与解决方案


    - 问题一:安装时导线断裂。
    - 解决方案:确保使用合适的剪切工具,并且不要将导线过长地伸出电缆绝缘层之外。
    - 问题二:连接器无法完全插入。
    - 解决方案:检查插针是否有损坏或弯曲,必要时更换新的连接器。
    - 问题三:电气测试失败。
    - 解决方案:确认所有连接都已正确装配,并重新进行电气测试。

    7. 总结和推荐


    总体而言,FFSD系列是一款卓越的双排女性IDC连接器,具备出色的电气性能和机械稳定性。其丰富的安装选项和良好的兼容性使其适用于多种应用场景。强烈推荐在高要求的电子系统中使用FFSD系列连接器,以确保系统的可靠性和高效性。

    请注意,本文档包含专有和机密信息,未经SAMTEC公司书面许可,不得泄露或复制。

FFSD-04-D-06.00-01参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 散装

FFSD-04-D-06.00-01厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-04-D-06.00-01数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-04-D-06.00-01 FFSD-04-D-06.00-01数据手册

FFSD-04-D-06.00-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 79.1036
25+ ¥ 74.354
50+ ¥ 71.2842
100+ ¥ 69.7122
库存: 11
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 79.1
直接购买
加入购物车
