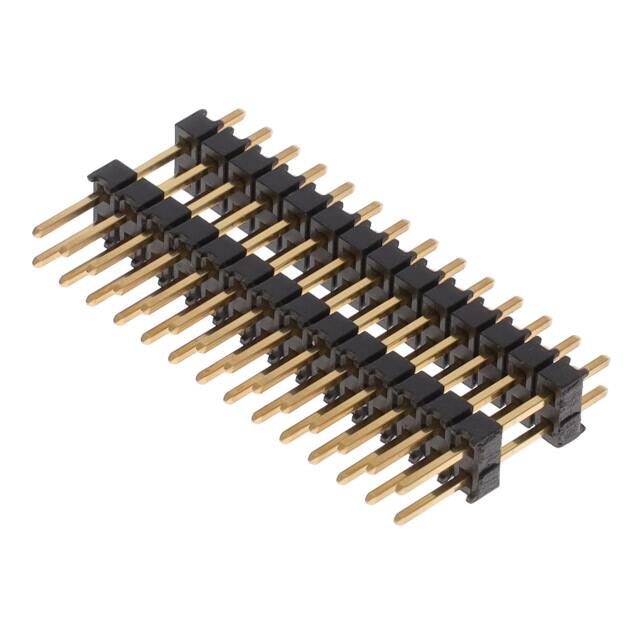

DW-14-09-G-D-400

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Board to Board &,Headers,Mezzanine Connectors 2 28pin 黑色 通孔安装
供应商型号: DW-14-09-G-D-400
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 外壳 DW-14-09-G-D-400

DW-14-09-G-D-400概述


    产品简介


    本产品系列是Samtec公司推出的(2.54 mm).100英寸DW, EW, ZW, HW-TH系列连接器。该系列产品包括多种配置,适用于广泛的应用领域,如通信设备、工业自动化、计算机系统等。这些连接器主要用于电路板之间的信号传输,通过其高密度和多功能性,能够满足现代电子设计中的各种需求。

    技术参数


    - 产品型号:DW–11–20–T–D–825, HW–14–08–G–S–300–100, ZW–06–13–L–D–787–118
    - 引脚数:从1到19个引脚
    - 行间距:单行、双行或三行
    - 尾部长度:可定制
    - 过孔长度(OAL):从7(10.92 mm).430到20(28.70 mm).1.130
    - 插针高度:最低为(5.08 mm).200"
    - 引脚样式:可选单行、双行和三行
    - 镀层选项:金闪(金闪在接触区域,哑锡在尾部)、10 µ"(0.25 µm)金镀(10 µ"(0.25 µm)金镀在长尾接触区域,金闪在其余部分)、哑锡(Matt Tin)
    - 兼容插针类型:包括SSW, SSQ, ESW, ESQ, CES, SLW, BSW, BCS, SSM, HLE, PHF等
    - 电缆连接器:IDSS, IDSD, SMSD, SMSS
    - 绝缘材料:DW, EW, ZW为黑色玻璃填充聚酯;HW为自然液晶聚合物
    - 终端材料:磷青铜
    - 工作温度范围:
    - 金镀:-55 °C至+125 °C
    - 锡镀:-55 °C至+105 °C
    - RoHS合规:是
    - 无铅焊接:DW, EW, ZW仅限波峰焊;HW符合无铅要求

    产品特点和优势


    - 高密度引脚布局:最多可配置19个引脚,单行、双行或三行,满足高密度连接需求。
    - 可定制化设计:允许根据具体应用需求选择不同的引脚样式、镀层和尾部长度,提供灵活的设计选项。
    - 高性能材料:采用黑色玻璃填充聚酯和自然液晶聚合物作为绝缘材料,确保优异的机械稳定性和耐高温性能。
    - 广泛的应用领域:适用于通信设备、工业自动化、计算机系统等多个领域的电子设计。

    应用案例和使用建议


    - 通信设备:在4G/5G基站中,用于连接不同电路板之间的信号传输,提高系统的可靠性和稳定性。
    - 工业自动化:在自动化生产线中,作为控制模块间的连接,实现高效的数据交换和控制指令传输。
    - 计算机系统:用于主板和扩展卡之间的连接,保证高速信号传输的可靠性。
    使用建议:
    - 机械稳定性:在应用中建议使用机械板夹增加额外的稳定性,特别是在使用金镀或选择性金镀连接器时。
    - 引脚配置:根据实际应用需求选择合适的引脚数和行间距,以优化空间利用和信号传输效率。
    - 电缆连接器:对于需要额外连接电缆的应用,可以选用IDSS, IDSD, SMSD, SMSS等电缆连接器进行组合使用。

    兼容性和支持


    - 兼容性:与多种插针类型(如SSW, SSQ, ESW, ESQ, CES, SLW, BSW, BCS, SSM, HLE, PHF)和电缆连接器(如IDSS, IDSD, SMSD, SMSS)兼容。
    - 厂商支持:Samtec公司提供全面的技术支持和售后服务,可通过技术支持邮箱ipg@samtec.com获取更多信息。

    常见问题与解决方案


    1. 问题:如何选择合适的镀层选项?
    - 解决方案:根据实际应用环境和温度要求选择镀层。例如,在高温环境下使用金镀层更合适。
    2. 问题:如何确保连接器的机械稳定性?
    - 解决方案:在应用中使用机械板夹来增加额外的稳定性,特别是使用金镀或选择性金镀连接器时。
    3. 问题:如何处理高密度引脚配置?
    - 解决方案:选择合适的引脚数和行间距,避免过度拥挤,确保信号传输的稳定性和可靠性。

    总结和推荐


    总体而言,(2.54 mm).100英寸DW, EW, ZW, HW-TH系列连接器以其高密度、灵活的可定制性和优异的电气性能,在多个应用领域中表现出色。特别是针对通信设备、工业自动化和计算机系统等领域的应用需求,这些连接器能够提供可靠的信号传输和卓越的性能。强烈推荐在上述应用中使用该系列连接器。

DW-14-09-G-D-400参数

参数
颜色 黑色
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 28pin
类型 Board to Board &,Headers,Mezzanine Connectors
安装方式 通孔安装
零件状态 在售
包装方式 散装
