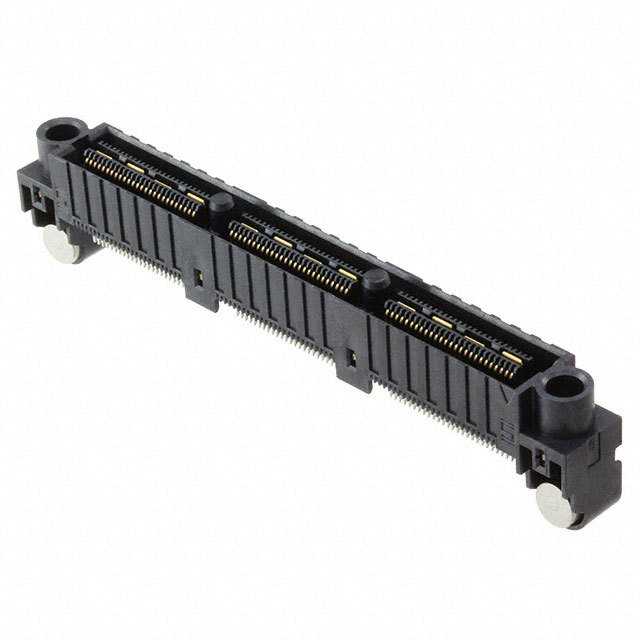

QFS-078-01-SL-D-RA

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距156p双排排母, QFS系列, 直角, 通孔安装
供应商型号: N-QFS-078-01-SL-D-RA
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-078-01-SL-D-RA

QFS-078-01-SL-D-RA概述

    QFS / QMS 0,635 mm (.025") Q2™ High Speed Rugged Ground Plane Socket/Terminal Strips

    1. 产品简介


    QFS / QMS系列是Samtec公司推出的一款高速、坚固耐用的接地平面插座/终端排,适用于各种垂直配置的应用场景。该系列产品采用0.635毫米(.025英寸)Q2™插针设计,具备卓越的高速信号传输性能和强大的机械耐久性。这些连接器广泛应用于共面和垂直板对板连接,适用于高可靠性电子设备和通信基础设施中。

    2. 技术参数


    QFS / QMS系列的技术参数详细列于下表中:
    | 项目 | 测试条件 | 要求 | 状态 |
    ||
    | 电流额定值 | 1.5 A(6个相邻引脚供电) 通过 |
    | 耐压性 | EIA-364-20 | 900 VAC无闪络、火花放电或击穿 | 通过 |
    | 绝缘电阻 | EIA-364-21(最小1000 MΩ) | 1,000 MΩ | 通过 |
    | 接触电阻 | LLCR(最大Δ15 mΩ) | Samtec定义/无损伤 | 通过 |
    | 环境温度范围 | -55°C至+125°C 通过 |
    | 额定电压 | 300 VAC 通过 |

    3. 产品特点和优势


    QFS / QMS系列具备以下显著特点和优势:
    - 高电流承载能力:1.5A的电流承载能力确保了优异的电力传输效率。
    - 高可靠性和耐用性:通过多项严苛测试,如振动、冲击和热循环测试,证明其在极端环境下依然保持性能稳定。
    - 宽温度适应范围:从-55°C到+125°C的工作温度范围使其适用于多种恶劣环境。
    - 高阻抗性能:系统阻抗为单端50欧姆,差分100欧姆,适用于高频信号传输。
    - 机械连接稳定性:多点接触设计增强了连接稳定性,防止信号中断。

    4. 应用案例和使用建议


    QFS / QMS系列的典型应用场景包括:
    - 高速数据传输和交换系统
    - 电信基础设施设备
    - 军工和航空航天设备
    使用建议:
    - 在安装过程中,需严格控制焊接温度,建议遵循制造商提供的温度曲线进行操作。
    - 使用机器贴装以确保精准度和一致性。
    - 可根据具体需求选择传统的SO或嵌套式JSO螺纹安装柱,以提高机械稳定性。

    5. 兼容性和支持


    - QFS / QMS系列提供多种包装选项和端接方式,适用于不同的安装需求。
    - Samtec公司提供全方位技术支持和售后服务,包括工程支持、信号完整性测试、加工信息和环保合规性查询。


    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插拔时出现接触不良 | 确保焊接工艺符合规范,检查焊点是否有冷焊现象 |
    | 插拔过程中出现损坏 | 严格按照机械测试要求执行,并定期检查设备磨损情况 |
    | 工作温度超出范围 | 安装前确认应用环境温度是否满足要求 |

    7. 总结和推荐


    综上所述,QFS / QMS系列0.635毫米(.025英寸)Q2™高速坚固接地平面插座/终端排凭借其卓越的性能、稳定的可靠性及广泛的适用范围,非常适合于高速数据传输和严苛环境下的应用。对于需要高性能连接解决方案的用户来说,QFS / QMS是一个值得推荐的选择。

QFS-078-01-SL-D-RA参数

参数
接合堆叠高度 -
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 -
针脚数 156pin
长*宽*高 76.47mm(长度)*17.88mm(高度)
通用封装 SMD,P=0.64mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
