首页  >  产品百科  >  TSW-104-14-S-D

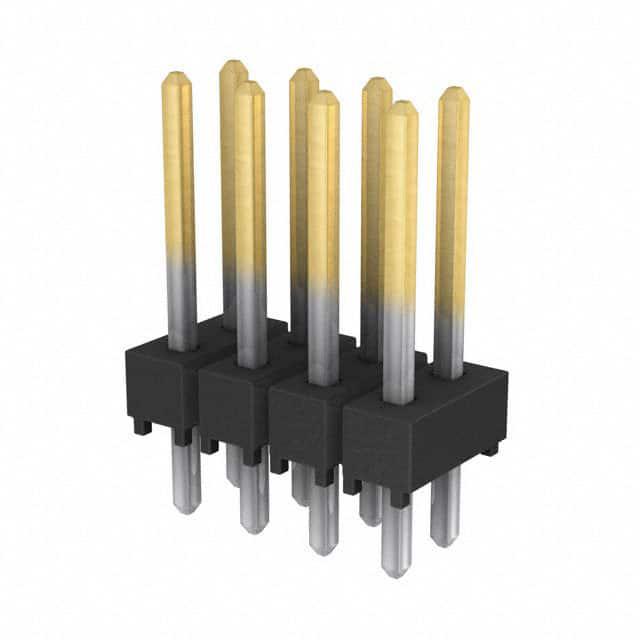

TSW-104-14-S-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: 2.54mm间距8p双排排针, TSW系列
供应商型号: 200-TSW10414SD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSW-104-14-S-D

TSW-104-14-S-D概述

    高质量文章:Samtec TSW和HTSW系列电子元器件技术手册解析

    一、产品简介


    Samtec公司的TSW和HTSW系列是用于电子设备连接的高速插拔连接器。TSW系列主要用于标准应用场合,而HTSW系列则适用于高温环境。这两种连接器都具有高性能、高可靠性及广泛的应用范围,包括电信、工业自动化、医疗设备、航空航天等领域。

    二、技术参数


    | 参数 | 描述 |

    | 引脚间距 | 2.54 mm (.100") |
    | 引脚排列 | 1到50个引脚 |
    | 环境温度范围 | -55°C至+125°C(金)
    -55°C至+105°C(锡) |
    | 电压等级 | 550 VAC(SSW)
    500 VAC(BCS/ESQ)
    450 VAC(-RA/-RE BCS/SSM)
    400 VAC(CES) |
    | 电流等级 | 5.2 A/5.7 A/6.3 A/4.6 A/4.3 A(每针) |
    | 材料 | 绝缘材料:黑玻璃填充聚酯;终端材料:磷青铜
    镀层:金或锡,过50 μ"镍 |
    | 兼容性 | 板端配合件:SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW
    线端配合件:IDSD, IDSS |
    | 尺寸选项 | 单行和双行可选,单行引脚间距2.54 mm,双行引脚间距5.08 mm |

    三、产品特点和优势


    - 高可靠性:TSW和HTSW系列连接器采用了磷青铜作为终端材料,确保长期使用下的稳定性和耐久性。
    - 宽温范围:HTSW系列能够承受-55°C至+125°C的工作温度,特别适合极端环境下的应用。
    - 兼容性强:支持多种引脚间距和布局,广泛兼容各类线缆和板端接口。
    - 多样化选择:提供多种引脚数、引脚排列方式以及镀层选择,满足不同应用需求。

    四、应用案例和使用建议


    - 工业自动化:在工业自动化领域,TSW和HTSW系列连接器可用于机器人手臂、传感器和其他关键组件之间的连接,确保系统运行的稳定性。
    - 医疗设备:医疗设备需要高度可靠的连接器来保障数据传输的准确性,TSW和HTSW系列连接器因其高电流承载能力和宽温度范围,成为理想的选择。
    - 使用建议:在选择连接器时,应根据实际应用环境选择合适的引脚间距和镀层。例如,在高温环境下建议使用HTSW系列并选择金镀层以提高抗腐蚀能力。

    五、兼容性和支持


    TSW和HTSW系列连接器支持多种板端和线端接口,确保了良好的互换性和兼容性。制造商Samtec提供了详细的技术支持和客户定制服务,可根据具体需求进行产品定制。

    六、常见问题与解决方案


    - 问题1:连接器安装后无法正常工作。
    - 解决方法:检查引脚是否正确插入且无损坏,确保接线正确无误。
    - 问题2:长时间使用后出现接触不良。
    - 解决方法:更换镀金的连接器,或者定期清洁接触面以保持良好接触。

    七、总结和推荐


    TSW和HTSW系列连接器以其卓越的性能、广泛的适用性和良好的兼容性,在众多行业得到了广泛应用。对于需要在苛刻环境中保持可靠性的应用场合,HTSW系列尤为适合。总体而言,这是一款值得推荐的产品,无论是对于设计工程师还是采购经理来说,都是一个不错的选择。

TSW-104-14-S-D参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 8pin
类型 Header,Push-Pull
长*宽*高 10.16mm*5.08mm*5.08mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TSW-104-14-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-104-14-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TSW-104-14-S-D TSW-104-14-S-D数据手册

TSW-104-14-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.38 ¥ 11.661
50+ $ 1.089 ¥ 9.2021
100+ $ 0.902 ¥ 7.6219
500+ $ 0.7344 ¥ 6.2057
1000+ $ 0.6048 ¥ 5.1106
2000+ $ 0.5076 ¥ 4.2892
5000+ $ 0.4095 ¥ 3.4603
10000+ $ 0.336 ¥ 2.8392
库存: 152
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.66
