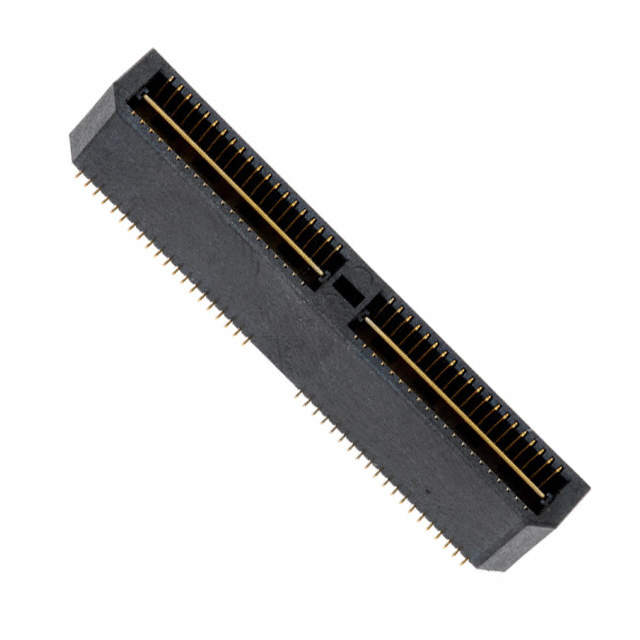

QTE-040-02-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针 板对板连接器, QTE系列, 直角, 表面
供应商型号: SR-QTE-040-02-L-D-A
供应商: 海外现货
标准整包数: 1

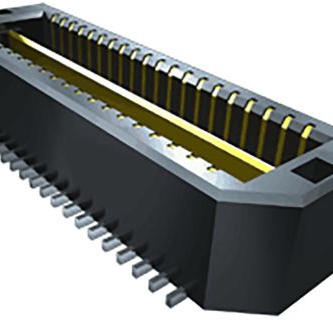

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-02-L-D-A

QTE-040-02-L-D-A概述

    电子元器件产品技术手册

    产品简介


    本文介绍的产品是一款由Samtec公司生产的高密度双排针脚连接器(High Density Double Row Terminal Assembly),型号为QTE-XXX-XX-XXX-D-XXX-X-XX。该连接器主要用于电路板间的高速信号传输和电源分配,广泛应用于通讯设备、计算机网络系统、工业控制等领域。

    技术参数


    - 材料: 绝缘体采用LCP材料,UL94V-0阻燃等级;接触针采用磷青铜材料;地平面采用磷青铜材料。
    - 终端数量: 每行最多可选20个终端位置,具体数量可以根据需要定制。
    - 终端样式: 支持多种终端长度,从0.168英寸到1.151英寸不等。
    - 包装方式: 支持盘装和卷带式包装,最大包装容量分别为60个位置和40个位置。
    - 镀层选项: 提供不同厚度的金镀层和锡铅镀层选择,以适应不同的使用需求和环境。
    - 引脚结构: 引脚采用标准直径设计,确保良好的接触性能和机械强度。
    - 工作环境: 工作温度范围为-40°C至+85°C,满足大多数工业应用的需求。

    产品特点和优势


    - 高密度设计: 在有限的空间内提供更多的信号通道,提高了空间利用率。
    - 可靠性高: 采用了高质量的磷青铜材料,确保了连接器的长期稳定性和抗腐蚀性。
    - 多样化的选项: 用户可以根据实际应用需求选择不同的终端长度、镀层和包装方式。
    - 易用性: 支持手动放置和自动放置,同时提供了多种固定和锁定机制,简化安装过程。
    - 广泛的兼容性: 可与各种电路板和其他电子元件无缝集成,具有出色的通用性。

    应用案例和使用建议


    QTE系列连接器因其高密度和多功能特性,在多个行业中得到了广泛应用。例如,在数据中心服务器中,这些连接器用于连接主板上的各个组件,保证高速数据传输的稳定性。在工业自动化控制系统中,它们用于连接传感器和执行器,实现精确的数据采集和控制。
    使用建议:
    - 确保在安装过程中严格遵守操作指南,尤其是对于自动装配选项,要特别注意插拔力的要求。
    - 定期检查连接器的物理状态,确保没有损坏或变形。
    - 对于特定的应用场合,考虑选择适当的镀层选项来延长使用寿命。

    兼容性和支持


    该系列产品具有良好的兼容性,可以与多种电路板和电子元件配合使用。Samtec公司为用户提供全方位的技术支持和售后服务,包括样品申请、技术支持和快速响应的客户服务体系。

    常见问题与解决方案


    1. 问:如何选择合适的镀层选项?
    - 答: 根据使用环境和预期寿命来决定。对于要求高可靠性的场合,可以选择较厚的镀层。
    2. 问:自动放置时,锁扣选项是否会增加难度?
    - 答: 是的,自动放置时建议采用手动放置方式,以避免过高的插入力导致损坏。
    3. 问:如何确认连接器的质量符合标准?
    - 答: 使用制造商提供的检测工具和方法进行验证,确保所有参数都在规定范围内。

    总结和推荐


    QTE系列连接器以其高密度设计、可靠性和多功能选项在市场上表现出色,适用于各类高性能电子产品。如果你的应用对连接器的密度和可靠性要求较高,那么这款产品是一个不错的选择。强烈推荐给需要高速、高效连接解决方案的设计工程师和技术采购人员。

QTE-040-02-L-D-A参数

参数
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 80pin
接合堆叠高度 8mm
触头镀层厚度 250nm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
