首页  >  产品百科  >  QTH-090-03-F-D-A-K

QTH-090-03-F-D-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 2 180pin SMD,P=0.5mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 4178292
供应商: element14
标准整包数: 1

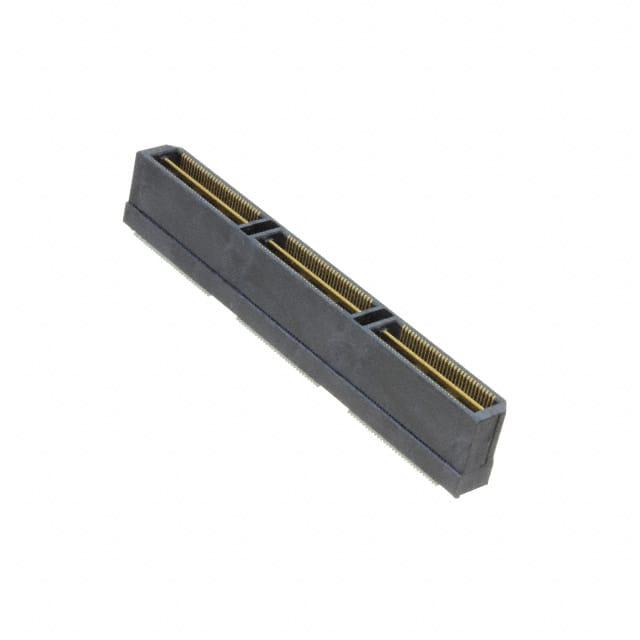

SAMTEC 矩形连接器 - 外壳 QTH-090-03-F-D-A-K

QTH-090-03-F-D-A-K概述

    高速地面平面头QTH系列电子元器件技术手册



    1. 产品简介



    QTH系列是一种高性能的高速地面平面头电子元器件,专为高密度互连和高速信号传输设计。这些元器件在各种电子设备中得到广泛应用,如通信设备、计算机网络、医疗设备及工业控制系统等。QTH系列的核心特点是其独特的电源和接地结构,可以提供出色的电力传输能力和稳定的信号路径,从而确保电子系统的可靠运行。


    2. 技术参数



    QTH系列的主要技术规格如下:
    - 针数:每行最多可配置60个针脚(单端)或20对差分对(差分对)
    - 插入力:0.5 N
    - 电镀:选择金闪镀、金涂层、或金闪镀加镍涂层
    - 尺寸:针距为0.5 mm,高密度配置
    - 适用堆叠高度:从5 mm到25 mm
    - 工作温度范围:-55°C 至 +125°C
    - 电压等级:175 VAC (5 mm堆叠高度)
    - 电流等级:每个引脚2 A,每个地面层25 A
    - 电气参数:2 Gbps高速通道性能
    - 循环次数:最大100次
    - RoHS合规:是


    3. 产品特点和优势



    QTH系列的特点在于其强大的信号完整性和可靠性,特别是通过精密的设计实现了卓越的电镀工艺。这种先进的电镀工艺不仅延长了使用寿命,还能保证长期稳定性。此外,其标准的高度和可选的堆叠高度提供了极大的灵活性,适用于多种电子设计需求。QTH系列的独特之处在于其内置金属平面设计,这不仅可以作为电源或接地使用,还能够有效提升整体性能和效率。


    4. 应用案例和使用建议



    QTH系列广泛应用于高速计算系统、服务器和存储设备中。例如,在一个典型的数据中心网络中,QTH系列可用于连接多个高速服务器板卡。为了确保最佳的信号传输,建议采用最合适的堆叠高度以保持稳定的工作状态。此外,合理的电路布局和PCB设计也是确保QTH系列充分发挥性能的关键因素。


    5. 兼容性和支持



    QTH系列支持多种安装方式,包括表面贴装和穿孔安装。此外,Samtec公司还提供了一系列相关的技术文档和支持服务,以帮助用户更好地理解和使用这一系列的电子元器件。客户还可以通过访问Samtec官网来获取更多的技术支持资料。


    6. 常见问题与解决方案



    - 问:如何选择适合的电镀选项?
    答:根据不同的应用需求,可以选择金闪镀、金涂层或金闪镀加镍涂层。建议根据具体应用的需求和预算进行选择。
    - 问:如何处理过高的插入力?
    答:插入力过高可能是由于安装不当或插头变形导致。请检查安装过程并确保正确安装,如有需要,更换新的插头组件。
    - 问:如何应对信号干扰问题?
    答:可以通过合理规划电路布局和使用适当的屏蔽措施来减少信号干扰。此外,确保正确的堆叠高度也能有效改善信号完整性。


    7. 总结和推荐



    QTH系列电子元器件凭借其出色的信号完整性、坚固耐用的设计以及灵活的应用能力,在市场上具有很高的竞争力。如果您正在寻找一款可靠且高性能的高速地面平面头,QTH系列无疑是一个值得考虑的选择。它不仅满足了严格的电气和机械要求,还能够显著提高系统的整体性能。因此,强烈推荐给需要高密度互连和高速信号传输的场合。

QTH-090-03-F-D-A-K参数

参数
排数 2
触头端接 -
针脚数 180pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-090-03-F-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-03-F-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTH-090-03-F-D-A-K QTH-090-03-F-D-A-K数据手册

QTH-090-03-F-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 190.4646
库存: 29
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 190.46
直接购买
加入购物车
