FFSD-13-D-09.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC

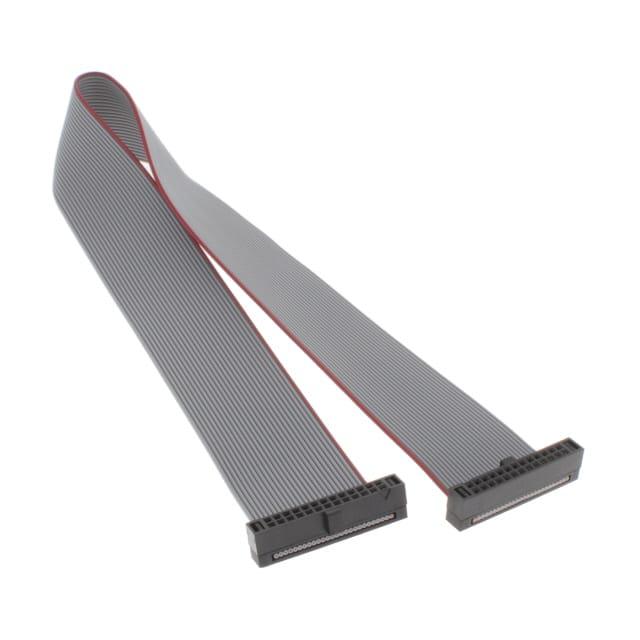

产品描述: Cable Assembly 0.228m 30AWG 1.27mm 26 to 26 POS IDC Connector to IDC Connector F-F TIGER EYE™ Bulk
供应商型号: 200-FFSD13D09.0001N
供应商: Mouser
标准整包数: 1
SAMTEC 矩形线缆 FFSD-13-D-09.00-01-N

FFSD-13-D-09.00-01-N概述


    产品简介


    FFSD系列是Samtec公司生产的一种双排插拔式IDC(Insulation Displacement Connector)连接器。这种连接器主要用于需要高效、高可靠性的信号传输场合。FFSD系列IDC连接器具备单端和双端两种安装方式,适用于多种应用场景,如通信设备、工业自动化、数据存储系统等。

    技术参数


    以下是FFSD系列IDC连接器的技术规格和技术参数:
    - 尺寸和数量:-02至-25(每行),长度包含附加选项长度。
    - 结构和样式:
    - 引脚末端样式:单端(-S),双端(-D)。
    - 长度要求:所有使用-D“XX”选项的连接器长度最小为101.6mm;其余为25.4mm。
    - 特殊选项:反向布线(-RW),反向极化(-RN1, -RN2),中间反转(-M),外部反转(-O),防拉脱(-SR)。
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT UL94V-0,黑色)。
    - 接触材料:铍铜(BeCu)。
    - 电线规格:30AWG,7/38,带灰色PVC绝缘层的绞合镀锡线。
    - 电镀选项:
    - 接触区域:金镀层厚度0.000010英寸,镍镀层厚度0.000050英寸。
    - 其余部分:金镀层厚度0.000020英寸,镍镀层厚度0.000050英寸。
    - 公差:除非另有说明,尺寸以英寸表示,±0.001英寸(±0.0254毫米)。

    产品特点和优势


    FFSD系列IDC连接器具有以下特点和优势:
    - 高度可靠性:通过100%电气测试和高压测试确保连接器无短路和开路。
    - 环境适应性:适用于宽泛的工作温度范围。
    - 多功能性:提供多种安装和配置选项,如单端/双端、反向布线、反向极化等。
    - 安全性:提供防拉脱选项,可承受最大5磅的直拉力。
    - 高效信号传输:采用优质材料,确保信号传输的稳定性与可靠性。

    应用案例和使用建议


    FFSD系列IDC连接器广泛应用于通信、工业自动化、数据存储等领域。以下是一些实际应用场景及使用建议:
    - 通信设备:在电信设备中,确保高密度布线和高信噪比信号传输。
    - 工业自动化:提供可靠的信号接口,适应严苛的工业环境。
    - 数据存储系统:确保数据传输的稳定性和准确性。
    使用建议:
    - 在进行切割电缆操作时,应注意导体不应超出电缆绝缘层,连续导体的延伸长度不超过电缆厚度的25%,非连续导体不超过50%。
    - 确保红色电线始终连接到第一个位置指示器的正确侧,特别是在使用-RW选项时,红电线需连接到相反侧。

    兼容性和支持


    FFSD系列IDC连接器具备良好的兼容性,能够与同类产品无缝对接。此外,制造商提供全面的支持服务,包括但不限于100%电气测试、高压测试和防拉脱测试。用户如有任何技术问题或需要进一步支持,可以联系制造商的技术支持团队获取帮助。

    常见问题与解决方案


    1. 如何避免短路和开路?
    - 执行100%电气测试,检查连接器内部的短路和开路情况。
    2. 如何防止过早损坏?
    - 使用防拉脱选项,确保在拉力作用下保持稳定。
    3. 如何处理电缆过长或过短的问题?
    - 遵循手册中提供的切割指南,确保导体不超出电缆绝缘层。

    总结和推荐


    FFSD系列IDC连接器凭借其高度可靠性、多功能性和广泛的适用范围,在通信、工业自动化和数据存储领域拥有显著的优势。其卓越的设计和严格的制造标准确保了其在各种严苛环境下均能保持稳定的信号传输性能。我们强烈推荐这一系列产品给需要高可靠信号传输解决方案的用户。

FFSD-13-D-09.00-01-N参数

参数
长*宽*高 228.6mm(长度)
零件状态 在售
包装方式 散装

FFSD-13-D-09.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-13-D-09.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-13-D-09.00-01-N FFSD-13-D-09.00-01-N数据手册

FFSD-13-D-09.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.423 ¥ 155.6744
10+ $ 16.0488 ¥ 135.6124
25+ $ 14.9796 ¥ 126.5776
50+ $ 13.8348 ¥ 116.9041
100+ $ 12.2472 ¥ 103.4888
250+ $ 10.563 ¥ 89.2574
500+ $ 8.421 ¥ 71.1575
1000+ $ 6.972 ¥ 58.9134
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 155.67
直接购买
加入购物车
