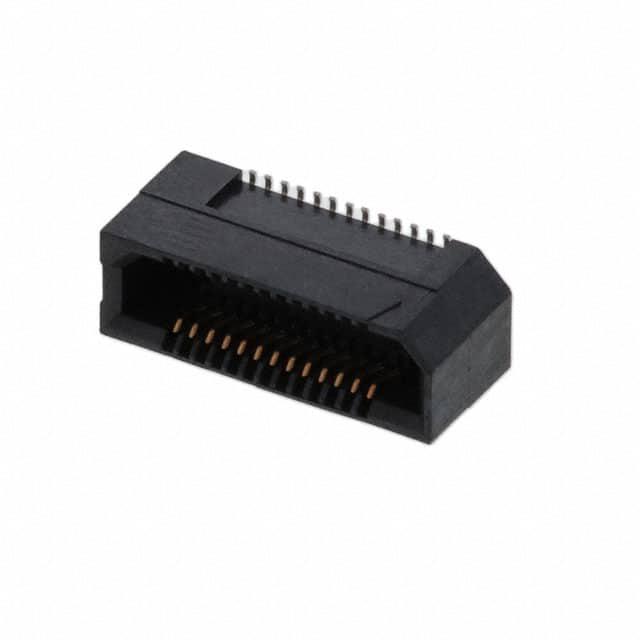

ERF8-013-07.0-S-DV-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距26p双排排母 高速排母, ERF8系列, 直角, 表面
供应商型号: ERF8-013-07.0-S-DV-K-TR
供应商: 海外现货
标准整包数: 10

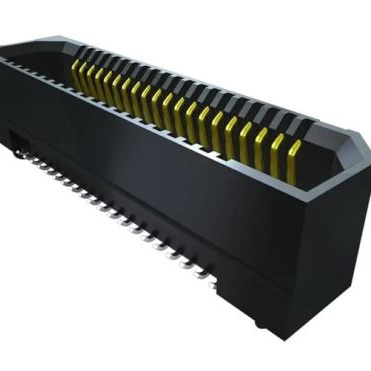

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERF8-013-07.0-S-DV-K-TR

ERF8-013-07.0-S-DV-K-TR概述

    ERF8 Series Rugged High-Speed Socket: Comprehensive Technical Overview

    1. 产品简介


    ERF8 系列是高性能、高可靠性的插头插座,广泛应用于需要高速数据传输及信号完整性的重要场合。它设计用于满足工业和消费电子产品中对高性能连接器的需求,特别是在计算机、通信、服务器等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 接触材料 | 铍铜(BeCu) |
    | 绝缘材料 | 黑色LCP |
    | 接触镀层 | Au 或 Sn over 50 µ" (1.27 µm) Ni |
    | 电流承载能力 | 每个引脚 2.2 A(两个引脚供电时) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 电压额定值 | 225 VAC / 318 VDC |
    | 尺寸(标准长度) | (0.80 mm) .0315", (1.07 mm) .042", (1.32 mm) .052" |
    | 引脚数 | 可定制数量 |
    | 包装选项 | 泡沫盘包装、卷盘包装 |
    | 封装形式 | 插入式、表面贴装 |

    3. 产品特点和优势


    ERF8系列插头插座采用专利的Robust Edge Rate®接触设计,能有效防止意外分离(zippered unmating)。这不仅提高了产品的耐用性和可靠性,还显著提升了信号完整性。其高密度引脚设计适用于多达10至200个I/O,能够支持高达10年制造寿命的30µ"金镀层。高配插头插座具有优异的信号通道性能,可在7毫米的匹配高度下提供高速数据传输能力。此外,ERF8可与UMPT/UMPS配合使用,提供灵活的两件式电源/信号解决方案。

    4. 应用案例和使用建议


    ERF8 系列已成功应用于各种高性能计算和电信基础设施中。例如,在 Nexus5001™ 和 POWER.org™ 的标准化组件中使用 ERF8 系列插头插座以确保系统稳定性。为实现最佳性能,建议在设计阶段充分考虑引脚布局和PCB设计,特别是通过查看 www.samtec.com?ERF8 页面获取完整规范和推荐的PCB布局。

    5. 兼容性和支持


    ERF8 系列支持广泛的电子元器件和设备,例如与 ERM8 板端插座和 ERCD, ERDP 电缆端连接器兼容。制造商提供了必要的支持文档,包括详细的装配指南和质量认证信息,可通过访问 www.samtec.com 获取。此外,ERF8 插头插座在焊接方面采用无铅工艺,确保环保且符合RoHS标准。

    6. 常见问题与解决方案


    1. Q: 如何处理插头插座的焊锡塌陷?
    - A: 确保按照指定的焊锡厚度标准进行操作,并适当调整焊锡膏的浓度。
    2. Q: 插头插座的接触不良怎么办?
    - A: 检查并确保所有焊接点都经过正确焊接,必要时重新检查和修复焊接点。
    3. Q: 如何避免插头插座的磨损?
    - A: 定期检查并清洁插头插座,避免使用过于粗糙的清洁工具。

    7. 总结和推荐


    总体而言,ERF8 系列插头插座以其独特的Robust Edge Rate®接触设计、高可靠性和出色的信号完整性,成为高速数据传输和信号完整性要求严格的系统的理想选择。我们强烈推荐使用该系列产品,以获得卓越的性能和可靠性保障。对于任何技术疑问或支持需求,Samtec公司提供了全方位的技术支持服务,确保用户能够最大限度地发挥ERF8插头插座的优势。

ERF8-013-07.0-S-DV-K-TR参数

参数
针脚数 26pin
接合堆叠高度 9mm,12mm,15mm,16mm,22mm
触头镀层厚度 760nm
类型 Outer Shroud Contacts,Socket
间距 800μm
排数 2
触头镀层
板上高度 7.24mm
长*宽*高 16.4mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERF8-013-07.0-S-DV-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERF8-013-07.0-S-DV-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERF8-013-07.0-S-DV-K-TR ERF8-013-07.0-S-DV-K-TR数据手册

ERF8-013-07.0-S-DV-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
