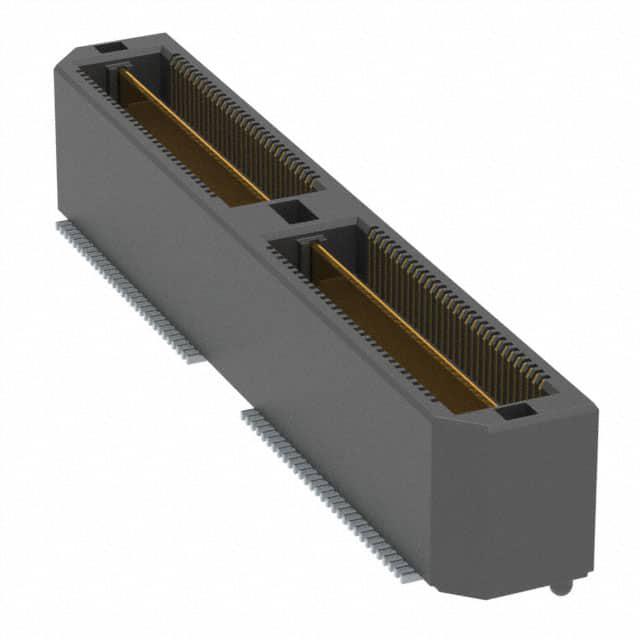

QTH-060-02-C-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: UA-QTH-060-02-C-D-A
供应商: 海外现货
标准整包数: 64
SAMTEC 矩形连接器 - 外壳 QTH-060-02-C-D-A

QTH-060-02-C-D-A概述

    电子元器件技术手册:QTH-XXX-XX-X-D-XXX

    1. 产品简介


    产品类型:双行高密度终端组件(High-Density Terminal Assembly)
    主要功能:提供多种连接方案,适用于各种高密度电路板设计。它支持多达150个位置(每排),并提供多种可选配置以满足不同应用需求。
    应用领域:广泛应用于计算机、通信设备、医疗仪器和工业控制系统等领域。

    2. 技术参数


    - 数量配置:-030, -060, -090, -120, -150(每排)
    - 行列规格:单列或多列配置,具体根据型号选择
    - 引脚样式:-01 到 -10 不同长度选项
    - 镀层规格:3 µ'', 10 µ'', 30 µ'', 50 µ''金,选择性镀金
    - 锁定机制:可选锁紧片(Locking Clips)和摩擦锁定(Friction Locks)
    - 包装方式:卷带与托盘(Tape & Reel)

    3. 产品特点和优势


    - 高密度连接:最大支持150个位置,适合紧凑空间的电路设计。
    - 灵活配置:多种引脚长度、镀层和安装选项,以满足不同应用需求。
    - 增强机械性能:独特的锁紧机制,确保长期稳定可靠的连接。
    - 优良的环境适应性:UL认证材料,保证在恶劣环境下正常工作。

    4. 应用案例和使用建议


    应用案例:在高速数据传输系统中,该组件能够确保信号完整性并减少干扰。在医疗设备中,通过高密度引脚实现复杂的功能需求。
    使用建议:
    - 在高电流或高频率应用中,建议选用镀金较高的选项以提高导电性能。
    - 为了防止误操作,可以考虑添加锁紧装置来提高稳定性。

    5. 兼容性和支持


    - 兼容性:该组件具有良好的互换性,可与多种设备和组件配合使用。
    - 支持服务:制造商提供详尽的技术文档和客户支持,包括在线技术论坛和技术热线服务。

    6. 常见问题与解决方案


    - 问题1:如何正确识别各型号间的区别?
    - 解决方案:参考型号说明表格,注意各选项标识(如 -F, -L, -H 等)的具体含义。
    - 问题2:遇到焊接过程中焊锡过多的问题?
    - 解决方案:调整焊接温度和时间,避免过热;使用适当的助焊剂。

    7. 总结和推荐


    综合评估:该组件以其高密度连接、多种配置选择和良好的环境适应性,成为市场上颇具竞争力的产品。适合对空间要求较高且需要高性能连接的应用场合。
    推荐意见:强烈推荐给需要高密度连接解决方案的设计工程师。

QTH-060-02-C-D-A参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 120pin
类型 Header,Outer Shroud Contacts
长*宽*高 40mm(长度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
