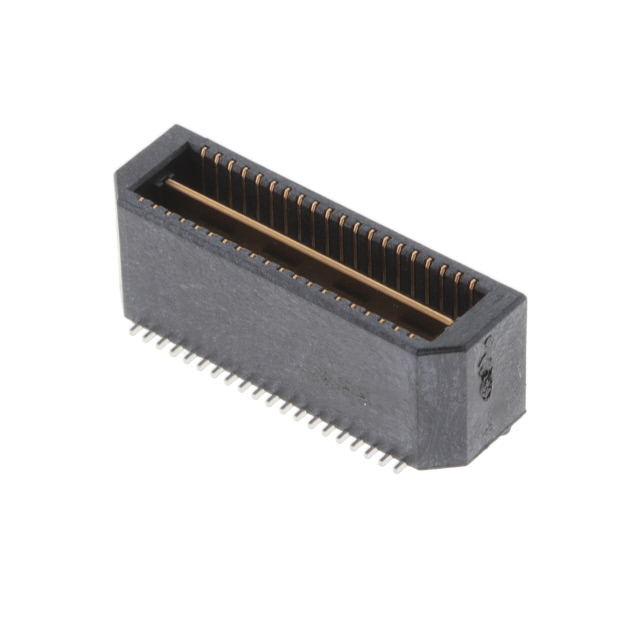

QTE-020-02-L-D-A-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针, QTE系列, 垂直, 表面
供应商型号: 200-QTE02002LDATR
供应商: Mouser
标准整包数: 1

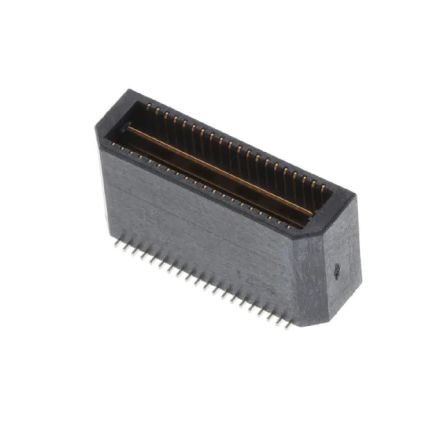

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-020-02-L-D-A-TR

QTE-020-02-L-D-A-TR概述

    电子元器件产品技术手册

    产品简介


    本文档详细介绍了一款名为“QTE-20-XX-D-XX”的双排高密度终端组装件,适用于多种电子设备和电路设计。这款电子元器件是专为满足高可靠性要求而设计的,主要用于汽车、工业控制和消费电子等领域。它具有良好的电气特性和机械稳定性,能够广泛应用于各种高精度电子系统中。

    技术参数


    | 参数名称 | 规格范围 |

    | 针脚数(每行) | -020, -040, -060, -080, -100 |
    | 行间距 | 可定制 |
    | 锁紧夹选项 | 可选(手动放置) |
    | 指导柱选项 | 可选(仅限-01样式) |
    | 导线样式 | -01至-10(不同样式) |
    | 包装方式 | 托盘/带状卷绕 |
    | 终端材料 | 磷青铜 |
    | 绝缘材料 | LCP, UL94V-0 |
    | 颜色 | 黑色 |
    | 插入力 | 最小8盎司 |

    产品特点和优势


    - 高密度设计:每行针脚数可达100个,适用于需要高密度连接的应用场合。
    - 多样化配置:提供多种针脚样式、行间距、终端镀层等选择,以适应不同的应用需求。
    - 优异的电气特性:接触面积和镀层设计确保了可靠的电气连接。
    - 增强的机械强度:锁紧夹和指导柱选项提高了产品的稳定性和耐用性。

    应用案例和使用建议


    这款终端组装件在汽车电子控制系统中表现尤为出色,例如发动机管理单元、车载信息娱乐系统等。用户可以根据具体需求选择合适的行间距和插脚样式。建议在进行电路设计时充分考虑产品的插入力和机械稳定性,确保装配过程顺利且可靠。

    兼容性和支持


    - 兼容性:此终端组装件可与市面上常见的自动贴片机兼容,但带锁紧夹的型号不推荐用于自动化装配。
    - 支持和服务:制造商提供了详尽的技术文档和支持服务,包括安装指南、故障排查手册等。

    常见问题与解决方案


    1. 问题:如何正确安装锁紧夹?
    解决方案:手动将锁紧夹定位到预定位置,并按照制造商的指示进行固定。
    2. 问题:哪些行间距选项不可用于带指导柱的型号?
    解决方案:行间距为-05、-06、-07和-08的型号不支持指导柱选项。

    总结和推荐


    综合以上内容,QTE-20-XX-D-XX是一款高性能、高密度的终端组装件,非常适合于对空间利用率和电气连接质量有较高要求的应用场合。其多样化的配置选项和稳定的电气性能使其在市场上具备很强的竞争力。建议在选择电子元器件时优先考虑该产品。

QTE-020-02-L-D-A-TR参数

参数
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
长*宽*高 20mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
