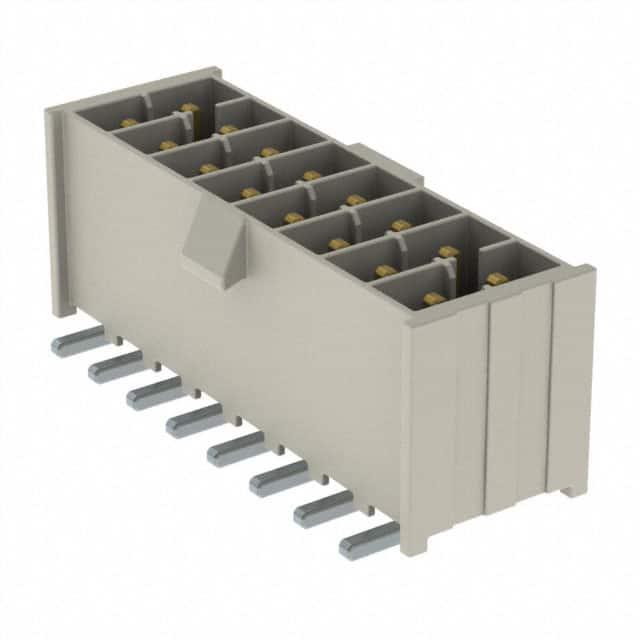

IPL1-108-02-L-D-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Locking Ramp 2 16pin Male Pin 贴片安装
供应商型号: 3753328
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPL1-108-02-L-D-K-TR

IPL1-108-02-L-D-K-TR概述

    电子元器件产品技术手册

    1. 产品简介


    本文档详细介绍了一款名为T-1S64系列的双排终端装配组件(Double Row Terminal Assembly)。该产品广泛应用于各种电子产品中,特别是在需要高密度连接的应用场合,如通信设备、工业自动化系统、计算机网络等领域。

    2. 技术参数


    以下是该产品的主要技术规格和技术参数:
    - 领导风格:可选择穿孔式(THROUGH HOLE)或表面贴装式(SURFACE MOUNT);
    - 极化选项:可选择无极化(BLANK)、右角度极化(RIGHT ANGLE)、键控极化(KEYED POLARIZATION)、引导销(GUIDE POSTS);
    - 封装规格:可选择管式封装(TUBES)、带状卷轴封装(TAPE & REEL);
    - 尺寸:总宽度为0.64英寸(16.26mm),长度根据位置数不同而变化;
    - 材料:绝缘体材料为LCP UL94-V0,颜色为黑色或自然色;端子材料为磷青铜;
    - 包装规格:默认管式封装,可选带状卷轴封装;
    - 操作温度范围:-40°C至85°C。

    3. 产品特点和优势


    T-1S64系列产品具有以下独特功能和优势:
    - 多种极化选项使得安装更加方便灵活;
    - 支持表面贴装技术,适用于自动化生产;
    - 高可靠性连接,最小引脚保持力为1磅;
    - 采用UL认证的材料,确保长期稳定运行;
    - 具有广泛的兼容性,适合多种电子设备和电路板设计。

    4. 应用案例和使用建议


    - 通信设备:由于其高密度连接特性,特别适合用于通信基站和路由器的内部连接;
    - 工业自动化:其耐用性和可靠性使其成为工业控制系统中的理想选择;
    - 计算机网络:适用于服务器和交换机等网络设备的高速数据传输接口;

    使用建议:
    - 在组装过程中注意端子之间的间距,以避免短路风险;
    - 使用带状卷轴封装时,请确保遵循特定的包装标准;
    - 安装前请检查所有极化和定位标记,确保正确对齐。

    5. 兼容性和支持


    - 与多种电子设备和其他终端配件兼容,具体请参阅相关文档;
    - 厂商提供全面的技术支持和服务,包括安装指导、故障排除和定制化解决方案。

    6. 常见问题与解决方案


    - Q: 端子之间发生短路怎么办?
    - A: 检查并调整端子间距,确保没有异物进入;
    - Q: 安装后发现信号不稳定如何处理?
    - A: 重新校正连接器的方向和极化状态,确认没有错误接线;
    - Q: 如何区分正确的表面贴装步骤?
    - A: 严格按照制造商提供的工艺流程操作,必要时咨询技术支持。

    7. 总结和推荐


    综上所述,T-1S64系列产品凭借其多样的极化选项、高可靠性的连接能力和广泛的应用范围,在众多领域展现出卓越的表现。对于需要高度集成和稳定连接的电子产品而言,该产品无疑是一个优秀的选择。因此,强烈推荐使用T-1S64系列作为关键部件。

IPL1-108-02-L-D-K-TR参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 16pin
类型 Header,Locking Ramp
颜色 -
触头类型 Male Pin
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IPL1-108-02-L-D-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-108-02-L-D-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPL1-108-02-L-D-K-TR IPL1-108-02-L-D-K-TR数据手册
