首页  >  产品百科  >  LSS-150-02-L-DV-A

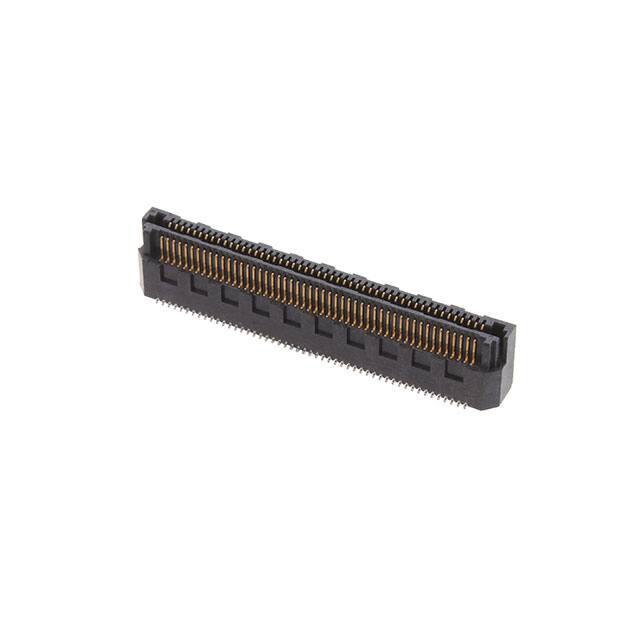

LSS-150-02-L-DV-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.635mm间距100p双排排针, LSS系列, 直角, 表面
供应商型号: 200-LSS15002LDVA
供应商: Mouser
标准整包数: 1

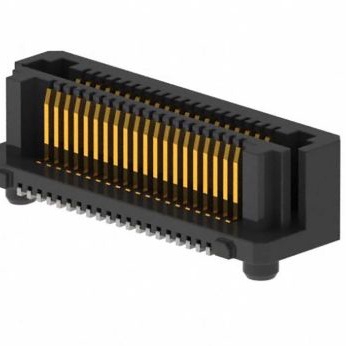

SAMTEC 矩形连接器 - 外壳 LSS-150-02-L-DV-A

LSS-150-02-L-DV-A概述


    产品简介


    本文将详细介绍一款来自Samtec公司的电子元器件——LSS-1XX-XX-XX-DV-XX-XX。这款产品是一种垂直连接器(Vertical Connector),主要用于高性能电子系统中的信号传输。它的主要功能是在各种电路板间提供可靠的电连接,适用于通信、计算、工业控制、医疗设备及消费电子产品等领域。

    技术参数


    根据技术手册,该产品的关键规格如下:
    - 铅长规格:
    - -01:3 mm(详见表3)
    - -02:6 mm(详见表3)
    - -03:4 mm(详见表3)
    - 镀层规格:
    - -L:接触区为10µ"金镀层,尾部为硬锡镀层(使用C-185-XX-LM)
    - -F:接触区为3µ"金镀层,尾部为硬锡镀层(使用C-185-XX-FM)
    - -H:接触区为30µ"金镀层,尾部为3µ"金镀层(使用C-185-XX-H)
    - -LM:接触区为10µ"金镀层,尾部为硬锡镀层(使用C-185-XX-LM)
    - -FM:接触区为3µ"金镀层,尾部为硬锡镀层(使用C-185-XX-FM)
    - 选项规格:
    - -K:聚酰亚胺薄膜(使用K-DOT-.138-.250-.005)(见图2,第2页)
    - -TR:带卷(见注8)(见图4,第2页)
    - -FR:满卷,带卷(见注9)
    - -DV:双垂直
    - -A:对齐销(仅限-01铅型,其他可选)(见图3,第2页)

    产品特点和优势


    LSS-1XX-XX-XX-DV-XX-XX的主要特点是其高可靠性、多功能性和广泛的应用范围。产品采用了先进的金镀层工艺,确保了优异的电气性能和长期稳定性。此外,其独特的设计允许在不同应用场景下进行灵活配置,如通过选择不同的铅长和镀层规格,满足多种电路需求。

    应用案例和使用建议


    此款连接器广泛应用于通信设备、服务器、存储系统等高性能领域。在具体应用时,需要根据实际电路板布局选择合适的规格,以保证最佳的电连接效果。例如,在高频信号传输场合下,可以选择更长的铅长规格和更优质的镀层规格来降低信号衰减和电磁干扰。

    兼容性和支持


    LSS-1XX-XX-XX-DV-XX-XX具有良好的兼容性,可与现有的多种电路板和电子设备无缝对接。Samtec公司提供了全面的技术支持和服务,包括定制化设计咨询、安装指南和技术文档,以帮助客户更好地利用该产品。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - Q: 如何确定所需的具体规格?
    - A: 参考技术手册中详细的规格表,并联系Samtec公司的技术支持团队获取专业建议。
    - Q: 如何处理信号传输中的干扰问题?
    - A: 选择适合的镀层规格和连接器尺寸,减少信号损耗和电磁干扰。
    - Q: 安装过程中出现对齐困难怎么办?
    - A: 确保对齐销正确安装,遵循安装指南操作,必要时联系技术人员指导。

    总结和推荐


    综上所述,LSS-1XX-XX-XX-DV-XX-XX是一款具备高性能和广泛应用能力的垂直连接器。凭借其优秀的电气性能、多样化的规格选择和可靠的支持服务,该产品在各种电子系统中表现出色。对于寻求高品质连接解决方案的设计工程师和采购经理来说,这款产品无疑是一个值得推荐的选择。

LSS-150-02-L-DV-A参数

参数
针脚数 100pin
类型 Hermaphroditic,Non-Gendered,Self Mating
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 36.5mm(长度)*4.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

LSS-150-02-L-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

LSS-150-02-L-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC LSS-150-02-L-DV-A LSS-150-02-L-DV-A数据手册

LSS-150-02-L-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.7045 ¥ 56.2508
10+ $ 6.138 ¥ 51.4978
25+ $ 5.832 ¥ 48.9305
112+ $ 4.7412 ¥ 39.7787
512+ $ 4.1265 ¥ 34.6213
1008+ $ 3.6435 ¥ 30.569
2000+ $ 3.192 ¥ 26.7809
库存: 37
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.25
