首页  >  产品百科  >  FFSD-10-D-04.50-01-N

FFSD-10-D-04.50-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 20 路
供应商型号: 200-FFSD10D04.5001N
供应商: Mouser
标准整包数: 1

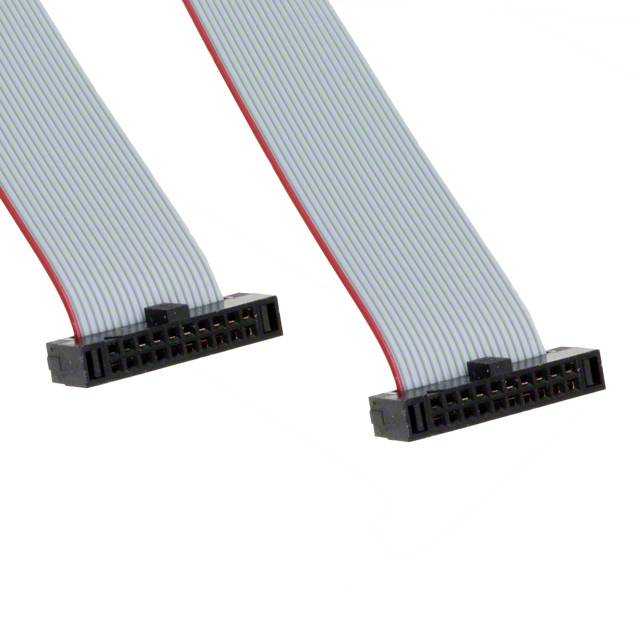

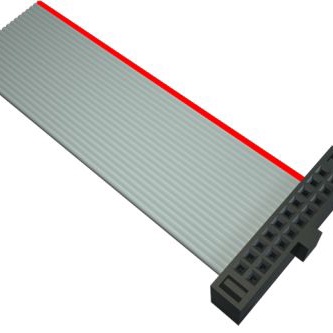

SAMTEC 矩形线缆 FFSD-10-D-04.50-01-N

FFSD-10-D-04.50-01-N概述


    产品简介


    本电子元器件是一款单双端IDC(绝缘位移连接器)双排女性组装件,型号为FFSD-XX-X-XX.XX-01-X-X-XXX。此类组件广泛应用于需要高可靠性的电气连接场合,例如工业自动化、汽车电子系统及消费电子产品等领域。IDC连接器通过特定的结构设计实现对导线的快速连接,无需焊接操作,大大提高了生产效率和系统的可靠性。

    技术参数


    - 尺寸: 主体长度:最小1.00英寸(25.4mm),部分选项最小4.00英寸(101.6mm)
    - 连接方式: IDC式连接,单端或双端
    - 材质: 绝缘材料为PBT UL94V-0黑色;接触材料为铍铜(BeCu),表面镀金处理
    - 电气特性: 适用导线规格为30AWG,7/38,带灰色PVC绝缘层,每根导线镀锡处理
    - 装配要求: 装配后需要进行100%电气测试以检查短路和开路情况;还必须进行耐压测试,电压等级为630V
    - 环境条件: 可承受高达5磅(约22牛顿)的直线拉力

    产品特点和优势


    此款FFSD-XX-X-XX.XX-01-X-X-XXX IDC连接器拥有如下显著优势:
    - 快速安装: 支持绝缘位移技术,无需预剥导线即可实现快速连接。
    - 可靠性高: 经过严格的电气测试确保每个组件均符合质量标准。
    - 耐用性强: 表面处理采用了金镀镍,增加了产品的抗腐蚀能力,延长使用寿命。
    - 可逆向装配: 部分型号支持反向装配和电缆反接,适用于不同布局需求的电路板设计。
    - 多种选型: 提供了丰富的附加选项如Daisy Chain(菊链)、反向标识和反向极化等,便于灵活定制。

    应用案例和使用建议


    这款IDC连接器通常被用于需要高效且可靠连接的应用场景中。例如,在智能家居系统中作为控制信号传输的关键部件;或者在工业控制系统中作为传感器信号接入点。使用建议包括:
    - 在安装前确认导线规格是否符合产品要求,避免因尺寸不匹配导致无法正常工作。
    - 根据具体应用场景选择合适的附件配置(如Daisy Chain或反向标识),提高系统集成度。
    - 安装过程中需严格遵守制造商提供的工艺指示,确保所有接头的正确位置,防止短路或断路现象发生。

    兼容性和支持


    FFSD-XX-X-XX.XX-01-X-X-XXX IDC连接器设计旨在兼容各类常规规格的30AWG导线,可轻松与市场上主流的电子设备接口相连。此外,SAMTEC公司提供了全面的技术支持和服务保障,涵盖从初期设计咨询到后期故障排除在内的整个生命周期。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线不易插入连接器 | 确认导线直径符合标准,适当调整插拔力度 |
    | 连接不稳定 | 检查导线是否完全插入,并确保接触良好 |
    | 耐压测试失败 | 核对装配是否按照规范完成,必要时重新进行电气测试 |

    总结和推荐


    综上所述,FFSD-XX-X-XX.XX-01-X-X-XXX IDC连接器凭借其出色的电气性能、坚固耐用的设计以及广泛的适用范围,成为众多行业用户的理想选择。无论是对于追求高效生产流程的企业,还是注重产品长期稳定性的研发团队,这款IDC连接器都将是您项目成功的关键助力。因此,强烈推荐将其纳入您的电子元器件库存之中。

FFSD-10-D-04.50-01-N参数

参数
长*宽*高 114.3mm(长度)
零件状态 在售

FFSD-10-D-04.50-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-10-D-04.50-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-10-D-04.50-01-N FFSD-10-D-04.50-01-N数据手册

FFSD-10-D-04.50-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.605 ¥ 123.4123
10+ $ 12.7224 ¥ 107.5043
25+ $ 11.8692 ¥ 100.2947
50+ $ 10.9728 ¥ 92.7202
100+ $ 9.7092 ¥ 82.0427
250+ $ 8.379 ¥ 70.8026
500+ $ 6.678 ¥ 56.4291
1000+ $ 5.5335 ¥ 46.7581
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 123.41
直接购买
加入购物车
