FTSH-107-01-F-DV

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距14p双排排针 线对板连接器, FTSH系列, 直角, 表面
供应商型号: SR-FTSH-107-01-F-DV
供应商: 海外现货
标准整包数: 1

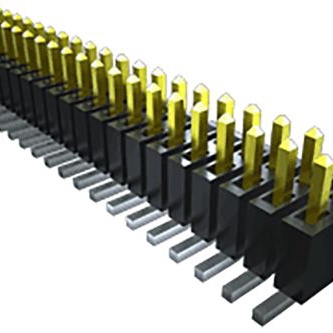

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-107-01-F-DV

FTSH-107-01-F-DV概述


    产品简介


    FTSH-1XX-XX-XXX-DV-XXX-XXX-X-XX:双垂直表面贴装终端条
    FTSH-1XX-XX-XXX-DV是一种专为高密度应用设计的双垂直表面贴装终端条(Surface Mount Terminal Strip)。这种终端条适用于需要高可靠性连接的电子设备,广泛应用于通信设备、计算机网络、消费电子和工业控制等领域。主要功能包括信号传输、电源分配及信号接地等。

    技术参数


    - 引脚数量:2到50个(每行)
    - 引脚样式:
    - -01:0.120英寸(3.05毫米)
    - -02:0.075英寸(1.91毫米)
    - -03:0.065英寸(1.65毫米)
    - -04:0.150英寸(3.81毫米)
    - -05:0.170英寸(4.32毫米)
    - -14:0.150英寸(3.81毫米)
    - 引脚选项:
    - -ES:端盖(仅适用于5个引脚以上)
    - -EJ:弹出式端盖(仅适用于10个引脚以上)
    - -EC:锁定夹(仅适用于9个引脚以上)
    - -EP:导柱(仅适用于9个引脚以上,且与CLP相配)
    - -EL:板锁(仅适用于9个引脚以上,且与CLP相配)
    - -EPC:导柱及锁定夹(仅适用于9个引脚以上,且与CLP相配)
    - 镀层选项:
    - -L:接触区10微米金选择性镀层,尾部镀 Matte Tin
    - -F:接触区3微米金选择性镀层,尾部镀 Matte Tin
    - -S:接触区30微米金选择性镀层,尾部镀 Matte Tin
    - -H:接触区30微米金镀层,尾部3微米金镀层
    - -LM:接触区10微米金选择性镀层,尾部镀 Matte Tin
    - -FM:接触区3微米金选择性镀层,尾部镀 Matte Tin
    - -SM:接触区30微米金选择性镀层,尾部镀 Matte Tin
    - -LTL:接触区10微米金选择性镀层,尾部锡铅(90/10+/-5%)
    - -G:接触区10微米金镀层,尾部3微米金镀层
    - -STL:接触区30微米金选择性镀层,尾部锡铅(90/10+/-5%)

    产品特点和优势


    - 高密度设计:FTSH-1XX-XX-XXX-DV提供多达50个引脚的选择,使得它非常适合空间有限的应用场合。
    - 多样化镀层选项:提供了多种镀层选项以适应不同环境需求,确保长期稳定性和可靠性。
    - 机械强度:采用磷青铜材料作为终端材料,具有较高的机械强度,适合频繁插拔操作。
    - 多功能附件:多样化的附件如端盖、弹出式端盖和锁定夹,为用户提供更多的组装选择,增强连接的稳定性。

    应用案例和使用建议


    应用案例:FTSH-1XX-XX-XXX-DV广泛用于通信基站、服务器、路由器、网络交换机等设备。在这些设备中,它通常被用来实现信号传输和电源管理功能。
    使用建议:
    - 在安装过程中,考虑到弹出式端盖和锁定夹的高插入力需求,建议手动装配。
    - 确保使用合适的工具和方法,以避免过度施力造成损害。
    - 考虑使用合适的连接器附件(如端盖、弹出式端盖等),以增加连接的稳固性和可靠性。

    兼容性和支持


    - 兼容性:FTSH-1XX-XX-XXX-DV可以与FTSH-50-CN-XX-X或FTSHC-50-CN-XX-X配合使用。
    - 技术支持:SAMTEC公司提供了详细的技术支持和售后服务,包括产品培训、安装指导和故障排除等服务。

    常见问题与解决方案


    1. 问题:无法正确安装弹出式端盖
    - 解决方案:检查引脚数量是否满足最低要求(10个引脚以上)。如果满足条件,尝试重新安装或调整插入力度。

    2. 问题:导柱和板锁不兼容
    - 解决方案:确认所选型号是否符合导柱和板锁使用的条件。如果是,请按照制造商的指南进行安装。

    总结和推荐


    综合评估:
    - 优点:高密度设计、多种镀层选项、优秀的机械强度和丰富的附件选择。
    - 缺点:某些附件(如锁定夹)可能增加装配难度,需特别注意。
    推荐:
    - FTSH-1XX-XX-XXX-DV是一款性能卓越的电子元器件,尤其适用于高密度、高可靠性的应用场景。无论是对现有设备的升级还是新项目的设计,这款产品都是理想的选择。

FTSH-107-01-F-DV参数

参数
针脚数 14pin
排数 2
颜色 黑色
防护等级 -
额定电流 3.4A
类型 Cuttable,Header,Push-Pull
间距-配接 1.27mm
触头镀层厚度 - 配接 76nm
触头镀层 - 配接
长*宽*高 8.89mm(长度)*5.84mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTSH-107-01-F-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-107-01-F-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-107-01-F-DV FTSH-107-01-F-DV数据手册

FTSH-107-01-F-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
