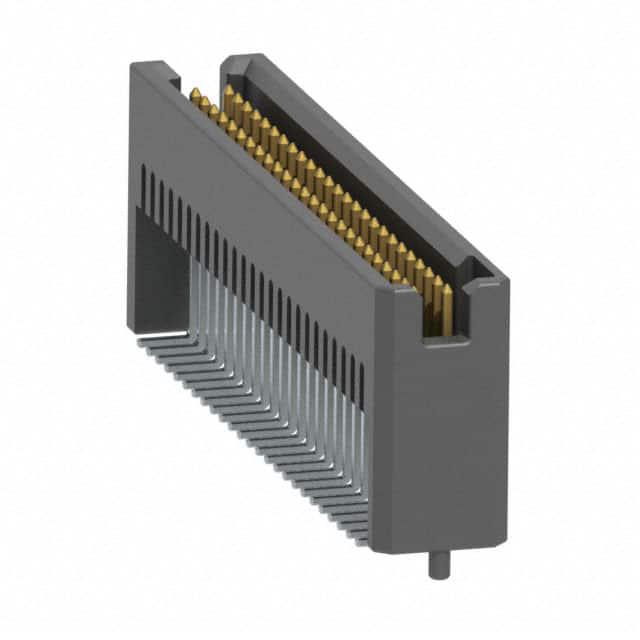

TFM-125-32-S-D-A-P

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 50pin 推挽式 Male Pin 黑色 贴片安装 34.93mm(长度)*5.72mm(高度)
供应商型号: UA-TFM-125-32-S-D-A-P
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TFM-125-32-S-D-A-P

TFM-125-32-S-D-A-P概述

    电子元器件技术手册:TFM系列
    本技术手册提供了Samtec公司的TFM系列电子元器件的产品信息、技术参数、使用案例及常见问题解答。TFM系列产品广泛应用于各种电子设备中,具备高性能和高可靠性。以下是关于该系列电子元器件的详细内容。

    1. 产品简介


    TFM系列是Samtec公司设计的一类高性能连接器,主要用于电路板之间或者模块之间的连接。这些连接器通常包括多个接触点,能够满足多种电气和机械需求。主要功能包括高速数据传输、信号完整性保证以及可靠的物理连接。应用领域涵盖消费电子、通信设备、医疗设备、工业自动化以及航空航天等。

    2. 技术参数


    - 插针数量:每个位置支持从-01到-50的插针数量(具体数量视型号而定)。
    - 引脚样式:通过引脚样式选择,支持单行、双行以及不同角度的安装方式。
    - 镀层选项:提供多种镀层选择,包括选择性金镀、闪金镀、锡铅合金等。
    - 包装方式:支持管装、带卷和全卷三种不同的包装方式。
    - 工作环境:适应广泛的温度范围,适用于-40°C至85°C的工作环境。
    - 电气特性:最大插入力为12盎司,最小接触点推力也为12盎司,锁定卡件最小保持力为8盎司。
    - 其他规格:最大高度偏差为0.13mm,最大端子毛刺为0.08mm,共面度要求分别为0.10mm和0.15mm。

    3. 产品特点和优势


    - 多功能性:不同引脚样式和配置满足多种应用场景的需求。
    - 高可靠性:采用高品质材料制造,确保长期稳定运行。
    - 易于安装:支持多种安装方式,包括直插、直角和表面贴装等。
    - 良好的兼容性:可以与其他同类产品兼容,方便系统集成。

    4. 应用案例和使用建议


    TFM系列连接器被广泛用于高速数据传输场合,例如服务器、网络交换机以及便携式电子设备中。对于需要高密度连接的应用场景,如多层电路板或复杂系统中,该系列连接器提供了可靠的选择。使用时需要注意以下几点:
    - 确保插针和插座正确对齐以避免损坏。
    - 使用适当的工具进行插拔操作,减少物理磨损。
    - 定期检查连接器的状态,确保长期稳定性。

    5. 兼容性和支持


    TFM系列连接器支持与多种设备和组件的兼容性,特别是在需要进行信号传输和电源分配的应用中。制造商提供全面的技术支持,包括安装指导、故障排查等服务。

    6. 常见问题与解决方案


    - 问题1:连接器在插入过程中出现阻力过大。
    - 解决方法:检查插针和插座是否有污垢或损坏,并使用适当的润滑剂减少阻力。

    - 问题2:连接器在长时间使用后出现松动。
    - 解决方法:定期检查锁定装置的状态,确保紧固件处于正确位置并拧紧到适当力度。

    - 问题3:信号传输质量下降。
    - 解决方法:确保连接器及其连接线路没有受到外部电磁干扰的影响,必要时增加屏蔽措施。

    7. 总结和推荐


    综上所述,TFM系列连接器以其卓越的功能和灵活性成为众多应用领域的理想选择。其强大的兼容性和广泛的适用性使其在市场上具有较强的竞争力。如果你正在寻找一款可靠且高效的连接解决方案,TFM系列连接器无疑是一个值得考虑的选项。

TFM-125-32-S-D-A-P参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 50pin
类型 Header,Push-Pull
长*宽*高 34.93mm(长度)*5.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
